Gr2 Titanium 90 graden Elbow ASME B16.9

Merknaam:	LHTi
Modelnummer:	Links-Ti10
MOQ:	5 PCs
Betalingsvoorwaarden:	L/C, D/P, T/T enz.

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

ISO 9001:2015

Productnaam:

Gr2 titanium elleboog 90 graden

Materiaal:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

Standaard:

ASTM 337 338,

O.D:

1/8" TOT 48"

Wanddikte:

Sch5s aan Sch160

Verwerking:

Duw

Toepassingen:

Aansluiting voor pijpfitting

Derde partijtest:

Beschikbaar

Verwerkingsdienst:

Buigwerk, lassen, ontwikkelen, snijden, steken, smeden

Verpakking Details:

Standaard de uitvoerverpakking, triplexgeval buiten

Markeren:

Gr7 Titanium 90 Graadelleboog

Sch160 Titaniumelleboog

De Elleboog van de het Titaniumpijp van de montageverbinding

Productbeschrijving

Gr2 Titanium 90 Graden Elleboog ASME B16.9 Fitting

Een 90 graden elleboog verandert de richting van een leiding met een rechte hoek en is een van de meest voorkomende lasfittingen. De titanium elleboog heeft een gladde binnenwand en een kleine weerstand voor het hete medium, is bestand tegen zuren en alkali, heeft een lange levensduur en is gemakkelijk te installeren, dus het wordt veel gebruikt in de chemische verwerking, aardolie, lichte en zware industrie, elektrische energie, ruimtevaart, scheepsbouw en andere basis engineering. Deze fitting wordt geduwd en geëxtrudeerd in Gr2, Gr7 en Gr12 voor aansluiting op naadloze of gelaste titanium buis.

Technische Specificaties

Productnaam	Titanium elleboog, 90 graden
Materiaal	TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12
Standaard	ASME B16.9, ASME B363, ASTM B337 / B338
Buitendiameter	1/8 inch tot 48 inch
Wanddikte	Sch5s tot Sch160
Type	Naadloos of gelast
Techniek	Duwen, extruderen
Toepassing	Leidingfitting aansluiting
Testen	Afmeting, treksterkte, UT, PT, chemische samenstelling, hydrostatisch, wervelstroom, radiografisch, dikte, PMI
Test door derden	Beschikbaar

Minimale Mechanische Eigenschappen per Kwaliteit

Kwaliteit	Treksterkte (MPa)	Vloeigrens (MPa)	Rek (%)
Kwaliteit 1	240	138	24
Kwaliteit 2	345	275	20
Kwaliteit 7	345	275	20
Kwaliteit 12	483	345	18

Titanium 90 Graden Elleboog Afmetingen (Geselecteerde Maten)

NPS	Buitendiameter (mm)	Hart tot Hart (mm)	Wand Sch10S (mm)	Wand Sch40S (mm)
1/2"	21.34	38.10	2.11	2.77
1"	33.40	38.10	2.77	3.38
2"	60.33	76.20	2.77	3.91
3"	88.90	114.30	3.05	5.49
4"	114.30	152.40	3.05	6.02
6"	168.28	228.60	3.40	7.11
8"	219.08	304.80	3.76	8.18

Kwaliteitsinspectie

Elke titanium elleboog wordt gecontroleerd op afmetingen, treksterkte, ultrasoon onderzoek (UT), penetrant onderzoek (PT), inspectie van de chemische samenstelling, hydrostatische test, wervelstroomonderzoek, radiografisch onderzoek, dikteonderzoek en PMI-inspectie voor verzending.

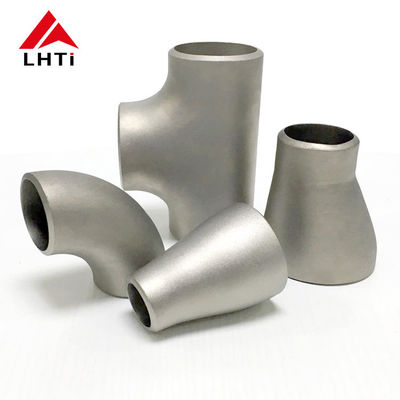

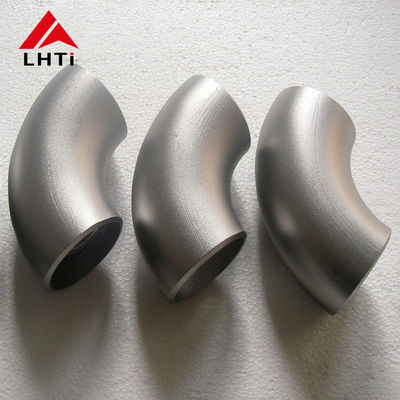

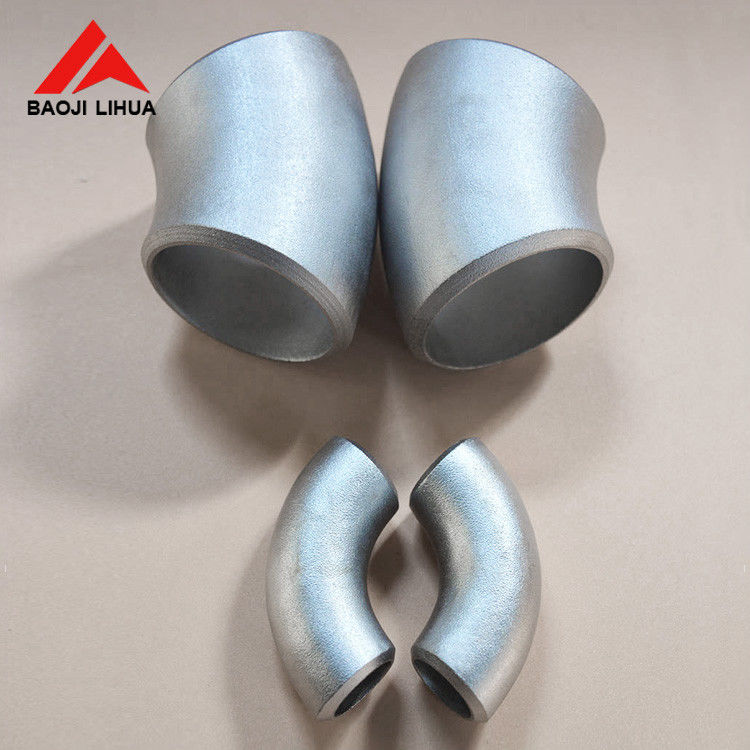

Productfoto's

Gr2 titanium 90 degree elbow

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

Toepassingen

Chemische en petroleumbuisleidingen, energiecentrales, ruimtevaart- en scheepsbouwsystemen, en algemene industriële leidingfittingaansluitingen waar een lichte, corrosiebestendige 90 graden richtingverandering vereist is. Maten, wanddiktes en materiaalkwaliteiten kunnen worden geproduceerd volgens de tekening of standaardspecificatie.
