F136 Titanium Bar: ELI Grade en Snijlengte Regels

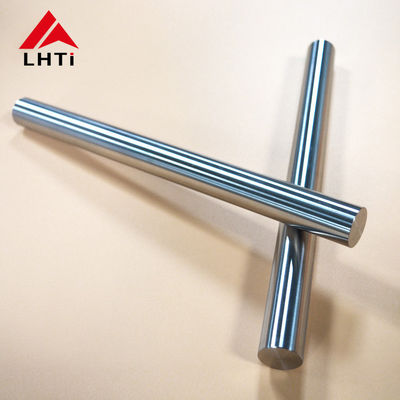

F136 Titanium Staaf: De Standaard, de Kwaliteit en de Snijlengte

ASTM F136 is de meest geciteerde en minst begrepen titanium staaf standaard. Het dekt precies één legering in precies één reinheidsklasse, en wordt routinematig afgedrukt naast kwaliteitslijsten die het niet kan certificeren. Deze pagina legt uit wat F136 wel dekt, waarom de ELI-suffix belangrijk is, hoe de tegenstrijdigheid in de titel van deze pagina te lezen, en hoe de snijlengte tolerantie beïnvloedt wat er daadwerkelijk bij de machine aankomt.

Wat F136 daadwerkelijk dekt

F136 is de standaard voor gesmeed Ti-6Al-4V ELI voor chirurgische implantaten. ELI staat voor extra lage interstitiële elementen, en het bepalende verschil is zuurstof met een maximum van 0,13 procent tegen 0,20 procent voor standaard Gr5, met ijzer op 0,25 tegen 0,40. Die reinheid is wat de ductiliteit en breuktaaiheid koopt die een implantaat nodig heeft. Het is geen coating, geen warmtebehandeling of een inspectieniveau; het is een chemische klasse.

Het praktische gevolg is dat F136 van toepassing is op kwaliteit 23 en niets anders. Een Gr2 of Gr4 staaf kan niet worden gecertificeerd volgens F136, hoe medisch de bestemming ook is, omdat die kwaliteiten onder F67 vallen. Een standaard Gr5 staaf kan ook niet worden gecertificeerd volgens F136, omdat deze niet ELI is. Elk certificaat dat anders lijkt te zeggen, is een administratieve fout die bij de goederenontvangst moet worden gestopt.

Waarom de ELI-suffix meer kost

Lagere zuurstof is moeilijker te bereiken en moeilijker te behouden. Spons moet worden geselecteerd, de smelt moet worden gecontroleerd en het oppervlak moet worden gereinigd voordat de staaf is afgewerkt, en elk van die stappen voegt kosten toe. Wat de koper ontvangt is een staaf met een minimale treksterkte van 860 MPa tegen 895 voor standaard Gr5: iets zwakker op het certificaat, aanzienlijk taaier in gebruik, met beter vermoeidheidsgedrag bij een kerf.

Die afweging is precies wat een implantaat of een vermoeiingskritisch medisch instrument wil. Het is de verkeerde afweging voor een beugel of een bevestigingsmiddel, waar de hogere sterkte van standaard Gr5 het punt is en de extra taaiheid geen koper heeft.

Lezen van de titel van deze pagina tegen de eigen specificatie

De titel van deze pagina noemt F136 samen met Gr2, Gr4 en Gr5. Het specificatieblok eronder noemt B348 en AMS 4928, en het kwaliteitsblok noemt Gr5, Ti-6Al-4V en Ti-6Al-4V ELI. Die drie uitspraken kunnen niet allemaal tegelijk waar zijn, en de oplossing is eenvoudig: de staaf die hier daadwerkelijk wordt aangeboden is Gr5 en ELI materiaal, F136 is alleen van toepassing op het ELI-gedeelte van die beschrijving, B348 en AMS 4928 zijn de industriële en luchtvaartdocumenten, en Gr2 of Gr4 zou moeten worden besteld volgens F67.

Een koper die een staaf van implantaatkwaliteit nodig heeft, moet daarom kwaliteit 23 bestellen volgens F136 en vragen om het certificaat de standaard en de kwaliteit op dezelfde regel te vermelden. Een koper die een industriële staaf nodig heeft, moet Gr5 bestellen volgens B348 of AMS 4928 en niet betalen voor ELI-chemie die de toepassing nooit zal gebruiken.

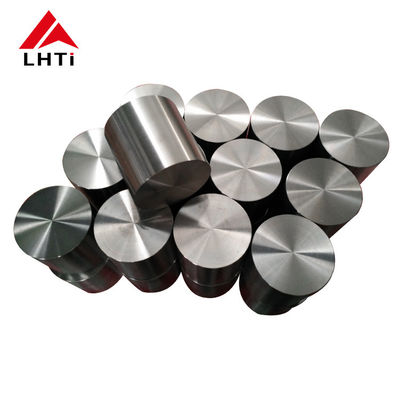

Snijlengte, Tolerantie en de Snijtoeslag

Deze pagina vermeldt een vaste lengtetolerantie van plus 20 mm en een snijtoeslag van 5 mm per snede, met een maximale lengte van 6000 mm. Die twee getallen bepalen hoeveel stukken er uit een staaf komen en of het laatste stuk bruikbaar is. Als een tekening vraagt om tien stukken van 500 mm uit een staaf van 6000 mm, is de berekening tien stukken plus negen sneden, niet tien sneden, en het zaagverlies moet in de prijs worden meegenomen.

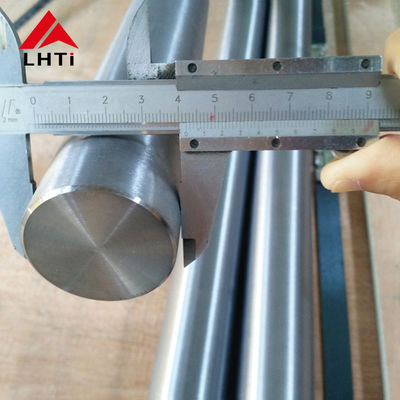

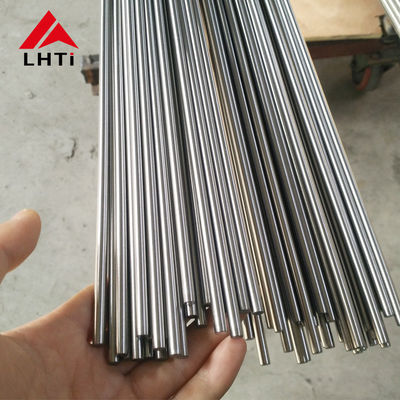

Diameter verdient dezelfde behandeling. Polijsten verwijdert materiaal, dus de afgewerkte diameter is degene die besteld moet worden, en een staaf die op nominaal met een commerciële tolerantie is besteld, kan na afwerking onder de maat aankomen. Bij kleine diameters onder de 3 mm wordt de fabriekscapaciteit opgegeven als 1,0 mm en hoger in plaats van het assortiment van 3 tot 350 mm, dus een zeer kleine staaf is een speciale bestelling, zelfs als het lijkt alsof deze binnen de lijst valt.

Bestelnotities

Vermeld de standaard en de kwaliteit samen, de diameter met zijn tolerantieklasse, de lengte met zijn tolerantie en snijtoeslag, de conditie, het oppervlak en het certificaat. Voor een implantaattoepassing voegt u de ISO 5832-3 route toe en vraagt u om de interstitiële waarden op het certificaat in plaats van een nalevingsverklaring, omdat zuurstof en ijzer de getallen zijn die bepalen of de staaf ELI is.

Het attribuutblok op deze pagina beschrijft het materiaal nog steeds als puur titanium. Dat is het niet: Gr5 en zijn ELI-variant zijn legeringen van titanium met aluminium en vanadium, en het blok is een standaard sjabloon. De chemie- en trektafels die verder naar beneden zijn afgedrukt, zijn de betrouwbare gegevens, en de kwaliteit op het fabriekscertificaat is waaruit het afgewerkte onderdeel daadwerkelijk zal worden gemaakt.
