Gr12 Titanium Tube Ti-0.3Mo-0.8Ni Eigenschappen

Gr12 Titaniumbuis: Ti-0,3Mo-0,8Ni Chemie en dienst

Gr12 is de titaniumklasse die een specifiek probleem oplost: het reduceren van zuren en hete chloride spleten die ongeallooid titanium aanvallen,zonder de prijsstap van een palladiumlagerslaag en zonder de sterkte- en fabricagevoorwaarden van een legeringsstructuurlaagHet bevat 0,2 tot 0,4 procent molybdeen en 0,6 tot 0,9 procent nikkel, en die twee toevoegingen zijn het hele verhaal van de kwaliteit.

Wat doen molybdeen en nikkel

Beide elementen zijn bèta-stabilisatoren, zodat ze de sterkte iets boven Gr2 verhogen en het gedrag van de passieve film veranderen in omgevingen waar zuurstof schaars is.Nikkel is belangrijk voor corrosie: het verhoogt de snelheid waarmee de film zich kan hervormen onder reductieomstandigheden,wat precies de situatie is in een strakke spleet of onder een afzetting waar de lokale zuurstof is verbruikt en de pH is gedaald.

Het resultaat is een kwaliteit die zich gedraagt als Gr2 in goedaardige oxidatie en aanzienlijk beter is dan Gr2 in de omstandigheden die daadwerkelijk storingen veroorzaken: gepakte verbindingen in heet chloorwater,tube-to-tube scheuren in een koelerDe mechanische eigenschappen liggen dicht bij Gr2, met een minimale opbrengst van ongeveer 330 MPa en een goede verlenging, zodat het materiaal gemakkelijk kan worden gebogen, gelast en in een buisplaat gerold..

Molybdeen en nikkel zijn legeringsadditieven die een molen moet kopen en beheersen, dus Gr12 kost meer dan Gr2 en wordt in minder maten opgeslagen.Wanneer het recht daadwerkelijk oxiderend isIn het geval van een heetscheur of een reducerende stroom, betaalt Gr12 zich meestal in de eerste onderhoudscyclus.

B861, B338 en de norm inzake het certificaat

ASTM B861 is de naadloze buisstandaard en ASTM B338 is de naadloze buisstandaard.buis volgens buitendiameter en wandEen buis die is gecertificeerd volgens B338 en een buis die is gecertificeerd volgens B861 van dezelfde kwaliteit zijn dezelfde legering, maar de toleranties, de testfrequentie en de markering verschillen.en een koper moet de naam geven die overeenkomt met de tekening.

Deze pagina bevat beide verwijzingen, wat normaal is voor een leverancier die beide vormen voorraad heeft.een totaal andere legering met een minimumopbrengst van ongeveer 828 MPaAls de tekening Gr12 voor corrosie vereist, zal Gr5 in dezelfde dienst corrosie ondergaan; indien de tekening Gr5 voor sterkte vereist, zal Gr5 in dezelfde dienst corrosie ondergaan.Gr12 zal de lading niet dragen.

Rectificatie van de zuiverheidsverklaring

De beschrijving op deze pagina verwijst naar een minimum zuiverheid van 99,5 procent, wat een taal is die behoort tot niet-gelegeerd titanium.en Gr12 bevat opzettelijk ongeveer één procent molybdeen en nikkelHet controledocument is de chemische tabel van de norm, waarin de grenswaarden voor molybdeen, nikkel, ijzer, zuurstof, koolstof, stikstof en waterstof worden vastgesteld.plus de restgrenzen voor andere elementen.

Voor een koper,de praktische consequentie is dat de aanvaarding gebaseerd moet zijn op een chemische analyse of een positieve materiaalidentificatie die zowel molybdeen als nikkel in het gespecificeerde bereik laat zien.Een certificaat dat alleen het titaniumgehalte vermeldt, kan Gr12 niet onderscheiden van Gr2, en dat onderscheid is precies waarvoor de aankoop is gedaan.

Afmetingen, wand en productvorm

Het afmetingsveld op deze pagina is van 5 tot 114 mm buitendiameter, 0,3 tot 10 mm muur, tot 1200 mm lang, met een binnendiameterbereik dat uit deze twee figuren volgt.Voor een Gr12-order is het praktische bereik kleiner., omdat de kwaliteit meestal wordt gekocht voor chemische en warmtewisselaar plicht in plaats van voor instrumentenlijnen en de muur wordt gekozen voor corrosievergunning en druk in plaats van voor het minimumgewicht.

De wanddikte in een corrosieve taak moet een vergoeding bevatten, niet alleen de drukvereiste.Een buis die is ontworpen voor een minimale druk op de wand en vervolgens metaal verliest aan een langzame algemene corrosie of aan erosie bij de inlaat zal zijn limiet bereiken voordat de ontwerplevensduurHet toevoegen van een halve millimeter in de offertefase is veel goedkoper dan het vervangen van een bundel.

Vervaardigingsnotities

Gr12 wordt goed gelast met een bijpassende vulstof en een volledig argon afscherming.en de lasprocedure moet een zuivering op de boor specificeren omdat titanium zuurstof en stikstof opneemt bij de lastemperatuur en de resulterende las hard en broos isEen verkleurde las op titanium is een verontreinigde las en de kleurschaal die wordt gebruikt voor aanvaarding moet in de procedure worden opgenomen in plaats van aan de mening te worden overgelaten.

Het vormen is dichter bij Gr2 dan bij Gr5, maar de iets hogere sterkte betekent een beetje meer springback bij buigen en een iets grotere minimale buigradius.op voorwaarde dat de einden van de buizen geanilleerd en schoon zijnHet is niet aan te raden om een draad aan te trekken op een dunne buis; wanneer een draadverbinding nodig is, is een zwaardere wand of een gelaste bevestiging het beste detail.

Aanvragen en bestellingen

Typische taken zijn warmtewisselaars en koelinstallaties in chemische installaties die reductie-stromen verwerken, water dat chloride bevat voor koeling wanneer het buis-naar-buisverbinding heet loopt,Dienst in de fabriek voor het bleken van pulp en papier, en bloedvaten die aan verdund zuur zijn blootgesteld.Luchtvaart- en medische uitrusting gebruiken ook de graad waar een combinatie van matige sterkte en corrosiebestendigheid nodig is zonder het gewicht van een structurele legering.

In de bestelling moeten de standaard- en productvorm, de kwaliteit als Gr12 met de chemische samenstelling, de buitendiameter en de wand met toleranties, de lengte, de glansconditie,de oppervlaktevereisten en het testpakketEen certificaat 3.1 volgens EN 10204 met chemie, trek eigenschappen, een hydrostatische of draaikolkstroomtest en het warmtecijfer is de normale verwachting voor deze kwaliteit.

Eén laatste controle is de moeite waard om te doen voordat de bestelling wordt vrijgegeven.en dat de scheur of de vermindering die de keuze heeft gedreven nog steeds aanwezig is in het huidige ontwerpGr12 is een uitstekend antwoord op een specifieke vraag, en de duurste fout is het kopen voor een taak waar Gr2 20 jaar perfect zou hebben gewerkt.

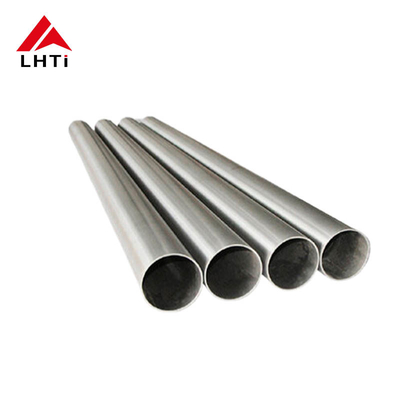

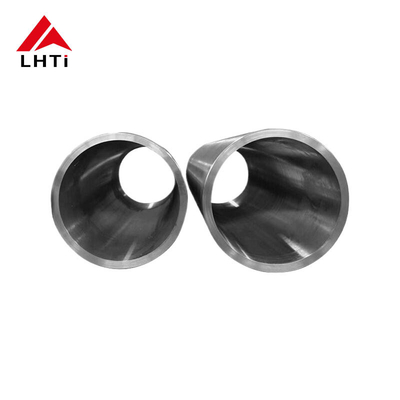

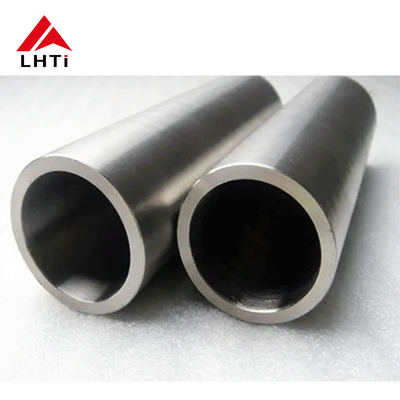

Foto's van producten
