Gr5 Titanium Legering Dikwandige Precisiebuis

Gr5 Titanium Alloy Dikwandige Precisiebuis

Gr5, of Ti-6Al-4V, is de titaniumkwaliteit die belastingen draagt. Na gloeien bereikt het een treksterkte van ongeveer 895 MPa en een vloeigrens van 828 MPa, ruwweg tweeënhalf keer die van Gr2, en het behoudt die sterkte tot 400 graden Celsius. De prijs van die sterkte is dat de legering moeilijker te vormen en te lassen is en veel minder vergevingsgezind is voor een slecht oppervlak, dus een Gr5-buis wordt gekocht op precisie in plaats van op tonnage. Deze pagina behandelt het dikwandige bereik, de toleranties die daadwerkelijk haalbaar zijn en de inspectie die moet worden overeengekomen voordat de buis wordt geaccepteerd.

Gr5 Precisiebuis Gegevens

Houdbare Toleranties

Buitendiameter0,05 mm tot 30 mm, 0,10 mm erbovenMicrometer, drie posities per sectieWand10 procent van nominaalUltrasone wandmeting over de lengteRechtheid1 mm per meterMeetklok op een vlakke plaatOvaliteit1 procent van de buitendiameterTwee-assige meting aan elk uiteinde Concentriciteit10 procent van de wandWandscan op vier kwadrantenOppervlakteruwheidRa 0,8 micrometer gepolijstVergelijkingsapparaat of profielmeterLengteplus of min 1 mmMeetlint of laser, uiteinden haaks tot 0,5 graden

Dit zijn de cijfers die een precisiebuis onderscheiden van een commerciële, en ze worden als een pakket geciteerd omdat ze op elkaar inwerken. Een buis die getrokken is tot een wandtolerantie van 10 procent, zal geen 1 mm per meter rechtheid behouden na het richten, tenzij hij van begin af aan concentrisch was, en een gepolijst oppervlak op Ra 0,8 is verspild als de ovaliteit in dezelfde bewerking opengaat. Wanneer een tekening vraagt om krapper dan de tabel, is het antwoord meestal om te bewerken vanuit een zwaardere buis in plaats van te vragen om een beter getrokken buis, omdat de bewerkingskosten sneller stijgen dan de tolerantie daalt.

Waarom dikwandig de inspectie verandert

Wervelstroomtesten is de standaardmethode voor dunwandige warmtewisselaarbuizen, en het verliest gevoeligheid naarmate de wand groeit: een wand van 6 mm op een buis van 60 mm ligt buiten wat een conventionele wervelstroomspoel betrouwbaar oplost. Dikwandige Gr5-buis wordt daarom geïnspecteerd met ultrasone testen op longitudinale en transversale defecten, met de referentienotches overeengekomen in de inkooporder, en de wanddikte zelf wordt ultrasoon in kaart gebracht in plaats van gecontroleerd met een micrometer aan de uiteinden. Voor een drukpunt wordt de hydrostatische test toegevoegd, en voor een luchtvaartonderdeel wordt het certificaat vergezeld van het warmtenummer en het fabriekstestrapport.

Vormen en bewerken van Gr5

Gr5 wordt harder door bewerking en veert terug. Koud buigen vereist een grotere radius dan Gr2 en een grotere overbuiging, en de buiging wordt achteraf spanningsarm gemaakt omdat de legering anders zal barsten aan de extrados in gebruik. Bewerking gebeurt met scherp, gecoat gereedschap, lage snijsnelheid en royale koeling, omdat titanium slecht warmte geleidt en een botte rand de snede verandert in een warmtebron die de oppervlakte laag beschadigt. Schroefdraden en groeven worden gesneden in plaats van gerold waar de wand dun is, en elke las wordt gemaakt in een inerte kamer of met volledige argonafdekking, aangezien de legering zuurstof en stikstof opneemt bij temperatuur en de verbinding bros wordt.

Waar Gr5-buis wordt gebruikt

Het dikwandige bereik gaat in hydraulische actuatorlijnen, landingsgestellen en vluchtbesturingscomponenten, hogedruk gassystemen, autoclave en drukvatinterieurs, en machineonderdelen waar een Gr2-buis een te zware wand zou nodig hebben om nuttig te zijn. In elk geval wordt de buis gekozen omdat het profiel belastingen moet dragen bij een temperatuur of druk waarbij aluminium en staal te zwak of te zwaar zijn, en omdat de assemblage kan worden gelast of bewerkt zonder coating. Het is niet de juiste kwaliteit voor een zeewaterkoeler of een chemische leiding, waar Gr2 of Gr7 het langer zal uithouden tegen lagere kosten.

Precisie Gr5-buis bestellen

Specificeer kwaliteit, buitendiameter, wand, tolerantieklasse, rechtheid, oppervlakteafwerking, lengte en inspectie, bijvoorbeeld 50 mm OD, 5 mm wand, Gr5 gegloeid, OD-tolerantie 0,05 mm, rechtheid 1 mm per meter, gepolijst Ra 0,8, ultrasoon getest volgens de overeengekomen notch-standaard, 1000 mm, uiteinden haaks en ontbraamd. Geef aan waarvoor de buis zal worden bewerkt, omdat de voorraadtoeslag en de positie van de gecertificeerde testlengte voortvloeien uit het afgewerkte onderdeel, en geef aan of het zal worden gelast, omdat dat de interstitiële limieten en de leveringsconditie bepaalt.

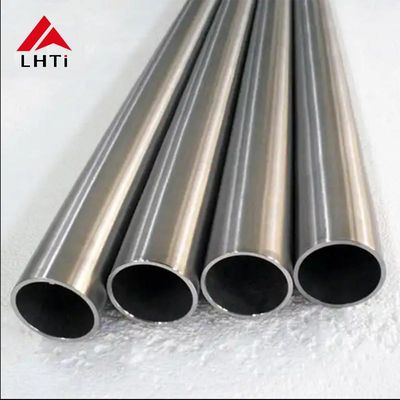

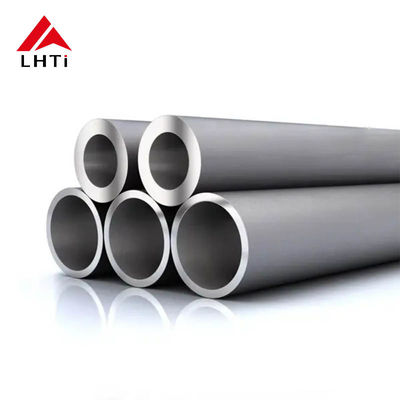

Productafbeeldingen
