Gepolijste titanium buis voor hogedruksystemen

Gepolijste titanium buis voor hogedruksystemen

In een hogedrukleiding is de boring van de buis geen cosmetisch oppervlak. Elke gereedschapspoor, kras en insluiting aan de binnenkant is een spanningsverhoger, een plek waar een vermoeiingsscheur begint en een plek waar contaminatie zich verbergt. Polijsten verwijdert die laag, en het verschil is merkbaar in de vermoeiingslevensduur van een hydraulische leiding en in de reinheid van een gassysteem. Deze buizen worden gepolijst geleverd tot Ra 0,8 of beter, met een buitendiameter van 5 mm tot 114 mm, in wanddiktes van 0,3 mm tot 10 mm, op een maximale lengte van 1200 mm.

Gegevens gepolijste buis

Waarom de boring wordt gepolijst

Titanium heeft een hoge vermoeiingssterkte voor zijn gewicht, maar die sterkte wordt alleen gerealiseerd als het oppervlak vrij is van defecten. Een cirkelvormige kras van een trekbank fungeert als een inkeping, en bij een spanningsconcentratiefactor van twee of drie daalt de vermoeiingsgrens van de buis weg van de waarde van het basismetaal. Polijsten verwijdert de verstoorde laag en de kras, en het onderdeel gedraagt zich dan als het materiaal in het testcertificaat. Een gepolijste boring vervuilt ook langzamer en reinigt vollediger, daarom worden hoogzuivere en zuurstofleidingen zo gespecificeerd.

Hoe de boring wordt gepolijst

Rechte buis wordt mechanisch gepolijst met schuurmiddelen op een roterend gereedschap, of elektrochemisch waarbij de boring uniform en braamvrij moet zijn. Elektrochemisch polijsten verwijdert metaal atoom voor atoom en laat geen ingebed schuurmiddel achter, wat belangrijk is voor zuurstofservice; mechanisch polijsten is sneller en goedkoper, maar kan residu van het schuurmiddel achterlaten als de buis niet goed wordt gespoeld. Welke methode ook wordt gebruikt, de ruwheid wordt gemeten op een monster per partij, en de wand wordt achteraf gecontroleerd, omdat polijsten metaal verwijdert en een wand van 0,3 mm niet veel te geven heeft.

Druk, wand en classificatie

Voor een buis volgt de drukcapaciteit de wand. Met behulp van de Barlow-relatie met een toelaatbare spanning van 138 MPa, werkt een buis met een buitendiameter van 25 mm en een wand van 2 mm uit op ongeveer 22 MPa, en dezelfde buis met een wand van 1 mm op ongeveer 11 MPa. Die cijfers beschrijven de buis, niet het systeem: schroefdraad, flares, gelaste uiteinden en bochten verminderen allemaal de classificatie, en een leiding is slechts zo sterk als zijn zwakste verbinding. Waar een gepolijste buis na het polijsten wordt gebogen, moet de bocht opnieuw worden gepolijst, aangezien het vormen de boring opnieuw markeert.

Tolerantie is onderdeel van de specificatie

Een gepolijste buis die niet in de fitting past, is schroot. De buitendiameter wordt gehouden op plus of min 0,05 mm op de gepolijste maten, zodat ferrule en O-ring groeven afdichten op diameter in plaats van op geluk, de wand wordt gehouden op plus of min 10 procent, en de rechtheid op 1 mm per meter, zodat een lengte van 1200 mm in een rechte lijn past. Uiteinden worden haaks afgesneden en binnen en buiten ontbraamd, omdat een braam aan de boring zowel een bron van contaminatie is als een kras die bij de volgende montage kan ontstaan.

Reinigheid voor zuurstof en hoogzuiver gas

Titanium is een van de weinige metalen die kan worden gebruikt in zuurstofservice, maar alleen als het oppervlak schoon is. Elk koolwaterstofresidu, vingerafdruk of bewerkingsolie zal verbranden in een hogedruk zuurstofleiding, dus gepolijste buizen voor die toepassing worden ontvet, gespoeld met gedemineraliseerd water, gedroogd en aan beide uiteinden afgedopt. De doppen blijven erop tot het moment van lassen of monteren, en het certificaat registreert de reinigingsmethode, zodat de eindgebruiker deze na fabricage kan herhalen.

Gepolijste buis bestellen

Offerte op basis van buitendiameter, wanddikte, kwaliteit, lengte, oppervlakte-ruwheid en test, bijvoorbeeld 25 mm OD, 2 mm wand, Gr2, 1200 mm, Ra 0,4 binnenkant, hydrostatisch getest. Geef aan of de buis na levering wordt gebogen, omdat polijsten vóór het buigen de afwerking op de bocht verspilt, en geef aan of de boring of de buitenkant het kritische oppervlak is, aangezien het polijsten van beide de kosten verdubbelt zonder winst in de meeste leidingen.

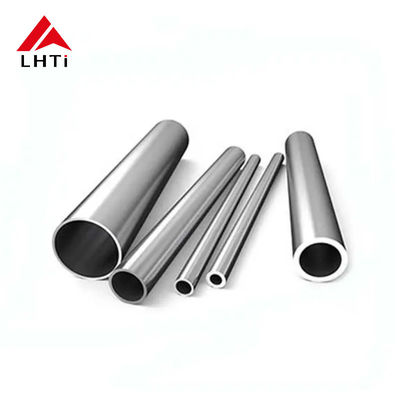

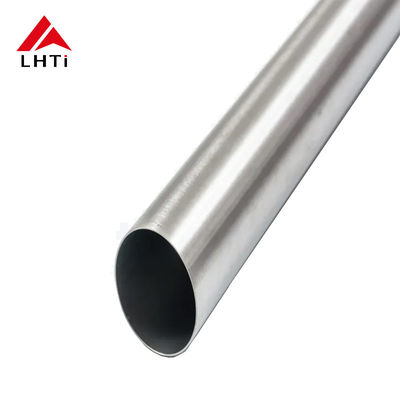

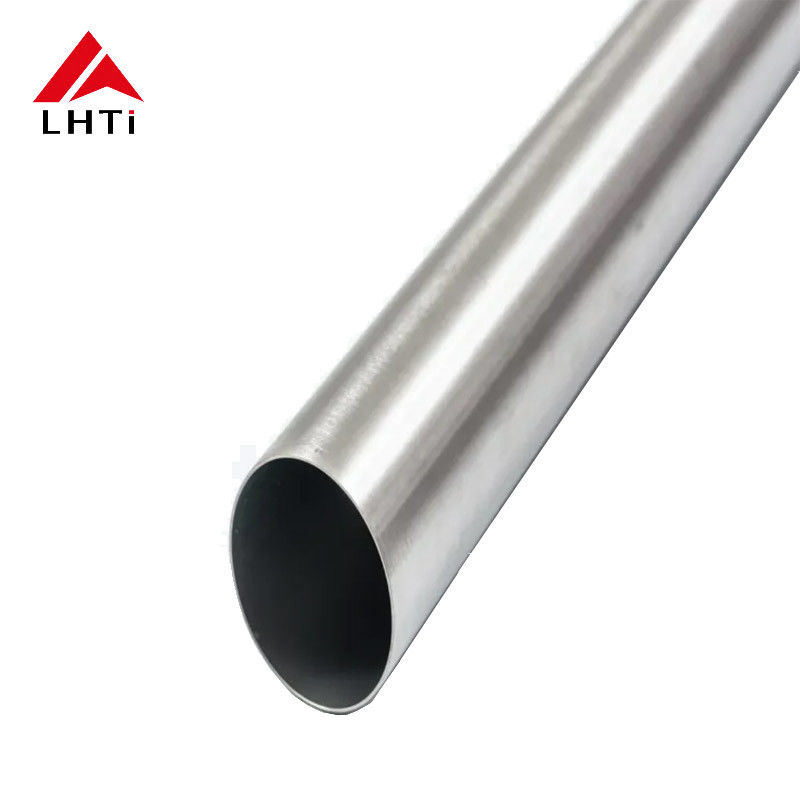

Productafbeeldingen
