EN 1092-1 Titanium Plaatflens PN5-PN25 Gr2 Gr5

EN 1092-1 Titanium Plaatflens PN5-PN25 Gr2 Gr5

EN 1092-1 type 01 is de plaatflens van het Europese systeem: een platte schijf, geboord en met gaten, gelast aan de pijp met twee filletlassen. Kopers die werken volgens EN in plaats van DIN hebben vaak deze exacte aanduiding nodig omdat hun leidingsklasse, pakkingplan en boutenlijst er al omheen zijn geschreven. Het drukgetal is een klasse, geen werkdruk, en het correct lezen ervan is de eerste stap bij het kiezen van een flens die een inspectie ter plaatse zal doorstaan.

PN is een klasse, geen druk

Een PN25 flens is niet simpelweg beoordeeld op 25 bar. De toelaatbare druk daalt naarmate de temperatuur stijgt, volgens de beoordelingstabel voor de materiaal-groep in EN 1092-1, en hangt ook af van het pakkingtype en de flensvlak. Bij omgevingstemperatuur zal een PN16 flens in titanium ruim boven de 16 bar houden; bij 200 C daalt de beoordeling merkbaar. Voor een corrosieve leiding die warm loopt, moet de beoordelingstabel worden gecontroleerd bij de ontwerptemperatuur in plaats van bij 20 C, en de pakking worden geselecteerd om overeen te komen met het flensvlak en de bouten.

Drukklassen en testdrukken

Flensvlakken en pakkingen

Er worden twee flensvlaktypen geproduceerd: vlak flensvlak voor zachte volle pakkingen volgens EN 1514-1, en verhoogd flensvlak voor spiraalvormige of grafietpakkingen. Titanium kan niet worden gecombineerd met een verhoogd flensvlak gietijzeren flens zonder een vlakke spacer, omdat het ijzer zal barsten bij het aandraaien van de bouten. Waar de tegenflens staal of roestvrij staal is, voorkomt een isolerende pakking set met bussen en ringen galvanische aantasting van de bouten, wat de gebruikelijke faalmodus is bij titanium op staal verbindingen in natte dienst.

Opmerkingen corrosieve dienst

Grade 2 kan zeewater, hypochloriet, gechloreerd koelwater en de meeste oxiderende zuren zonder bescherming aan. Grade 5 wordt gespecificeerd waar de flens compact en sterk moet zijn, bijvoorbeeld op hogedruk chemische injectie skids, en het bewerkt tot een scherpere flensafwerking dan de pure kwaliteiten. Grade 7, met palladium van 0,12 tot 0,25 procent, wordt gebruikt voor reducerende zuren en voor hete chloride stromen waar Grade 2 zou putten. Geen van de drie kwaliteiten wordt beïnvloed door de magnetische velden rond nabijgelegen apparatuur, en alle blijven ductiel bij temperaturen onder nul.

Dimensionale controle en levering

Flensen worden bewerkt volgens de EN 1092-1 afmetingstabellen voor de bestelde DN en PN, geboord volgens het metrische boutpatroon en gemarkeerd met de aanduiding, kwaliteit en warmtenummer. Maten lopen van DN10 tot DN600, met PN10 en PN16 afmetingen op voorraad en PN5 en PN25 op bestelling gemaakt. Elke partij wordt geleverd met een dimensionaal rapport en een EN 10204 3.1 certificaat, en bestellingen worden face-to-face verpakt in multiplex kisten om het pakkingoppervlak tijdens transport te beschermen.

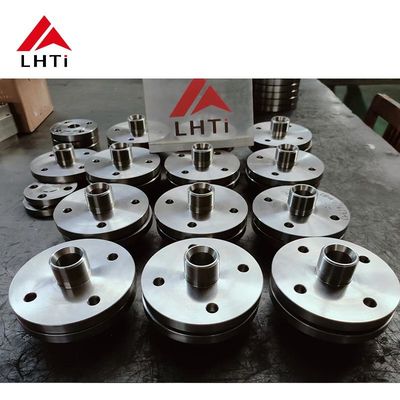

Productafbeeldingen
