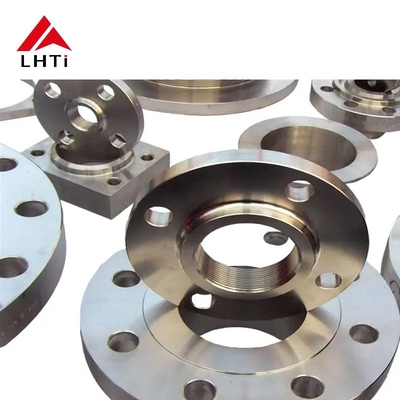

ASME B16.5 Klasse 150 Titanium Slip On Flange met verhoogde gesmeed en CNC bewerkte UT getest voor watervoorzieningssystemen

Merknaam:	LHTi
Modelnummer:	Misstap op Flens
MOQ:	100 stuks
Prijs:	onderhandelbaar
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen:	500 Ton/Ton per Maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Baoji, China

Certificering:

ISO9001,CE,etc

Techniek:

Gesmeed en CNC bewerkt machinaal

Ontwerp:

ASME B16.34

Pakket:

Houten kast, pallet, etc.

Standaard:

ASME B16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Afdichtingsoppervlak:

RF, FF, TG, RJ enz.

test:

Proces:

Gelast

Diameter:

Op maat gemaakt

Speciale vereisten:

Beschikbaar op maat gemaakte maten en drukken

Flensoppervlakte:

FF, RF, TG, RJ enz

Werktemperatuur:

-60°C~250°C

Maat:

1/2 inch tot 24 inch

Product:

Flanken voor het halsstuk van het laswerk van titanium

Gebruik:

chemische flens

Verpakking Details:

Plywood case of pallet, of als per uw vereiste

Levering vermogen:

500 Ton/Ton per Maand

Markeren:

UT geteste titaniumflenzen

Watervoorzieningssystemen Titanium flenzen

CNC-bewerkte titaniumflanken

Productbeschrijving

ASME B16.5 Klasse 150 Titanium Slip-On Flenzen

Hoogwaardige titanium slip-on flenzen met verhoogd vlak ontwerp voor industriële watertoevoersystemen, met gesmede constructie en CNC-bewerking met UT-testen voor kwaliteitsborging.

Productoverzicht

ASME B16.5 Slip-On Flens (SO Flens) Klasse 150 SORF (Slip-On Verhoogd Vlak) levert betrouwbare prestaties met eenvoudige installatie en uitstekende afdichtingsmogelijkheden voor watertoevoersystemen. Deze flenzen zijn geschikt voor klasse 150 druk (tot 150 psi) en zijn ideaal voor waterleidingen met lage tot gemiddelde druk.

ASME B16.5 Standaard Naleving

De ASME B16.5-standaard definieert ontwerp, materiaalspecificaties, afmetingen, druk-temperatuurclassificaties en testvereisten voor pijpflenzen en flensfittingen. Klasse 150-aanduiding geeft een drukclassificatie van 150 psi aan onder standaard temperatuuromstandigheden.

Afmetingsspecificaties

Nominale Pijpmaat	Buitendiameter Flens		Flensdikte		Naaf Dia. Aan Basis		Verhoogd Vlak Dia.		Naaf Dia. Aan Laspunt		Lasnek		Slip On
Nominale Pijpmaat	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm
1/2″	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4″	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1″	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1-1/4″	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1-1/2″	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2″	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2-1/2″	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3″	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3-1/2″	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4″	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5″	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6″	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8″	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10″	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12″	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14″	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16″	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18″	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20″	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24″	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Titanium Materiaalspecificaties

Titanium Gr1 en Gr2 flenzen bieden uitzonderlijke corrosiebestendigheid, licht gewicht en een hoge sterkte-gewichtsverhouding voor veeleisende industriële toepassingen.

Parameter	Titanium Gr1	Titanium Gr2
Chemische Samenstelling	Hoge zuiverheid, voornamelijk titanium (Ti 99,5%)	Bevat kleine hoeveelheden aluminium en ijzer
Treksterkte (MPa)	240-350 MPa	350-450 MPa
Rek (%)	24%	20%
Hardheid	Brinell Hardheid 120-180 HB	Brinell Hardheid 160-210 HB
Corrosiebestendigheid	Uitstekend voor zeer corrosieve omgevingen	Goed voor industriële omgevingen
Toepasselijke Drukclassificatie	Klasse 150	Klasse 150
Temperatuurbereik	-250°C tot 400°C	-250°C tot 400°C
Gewicht	Lichter (hogere zuiverheid)	Zwaarder, maar lichter dan veel metalen
Lasbaarheid	Uitstekend, gemakkelijk te lassen	Goed, geschikt voor gangbare lasmethoden
Veelvoorkomende Toepassingen	Lucht- en ruimtevaart, chemische verwerking, marine	Chemische fabrieken, olie en gas, energieapparatuur

Ontwerpkenmerken & Voordelen

Slip-On Flens Ontwerp:

Eenvoudige installatie met slip-over pijpontwerp en binnen/buiten lassen
Veelzijdige compatibiliteit met verschillende pijpmaten en drukklassen
Kosteneffectieve oplossing met eenvoudiger ontwerp en fabricage

Verhoogd Vlak (RF) Configuratie:

Verhoogd vlak ontwerp creëert superieure pakkingcompressie voor verbeterde afdichtingsprestaties, waardoor lekkages in hogedruk- en hogetemperatuursystemen worden voorkomen en de systeemintegriteit behouden blijft.

Industriële Toepassingen

Chemische Verwerking: Bestand tegen corrosieve chemicaliën en zuren
Marine en Offshore: Bestand tegen zeewatercorrosie in pijpleidingsystemen
Lucht- en ruimtevaart: Hoge sterkte-gewichtsverhouding voor gewichtskritische toepassingen
Energieopwekking: Behandelt stoom, gas en vloeistoffen onder hoge druk en temperatuur
Watertoevoersystemen: Gemeentelijke en industriële watertransportleidingen

Belangrijkste Voordelen

Uitzonderlijke corrosiebestendigheid in zware omgevingen
Hoge sterkte-gewichtsverhouding voor veeleisende toepassingen
Superieure afdichtingsprestaties met verhoogd vlak ontwerp
Eenvoudige installatie en kosteneffectief onderhoud
Verlengde levensduur met minder onderhoudsvereisten
UT getest voor kwaliteitsborging en betrouwbaarheid
