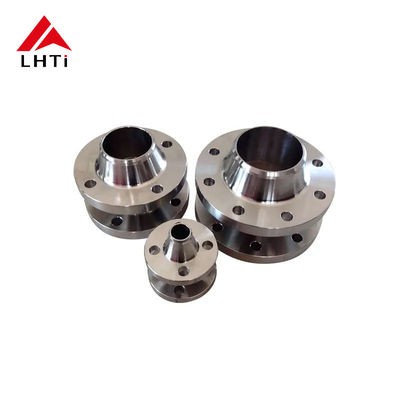

Ti Gr2 Gr5 Titanium ASME B16.5 Weld Neck Flanges WNRF Klasse 150 Geheven gezicht voor leidingen

ASME B16.5 Klasse 150 Gr1, Gr2 Pipe Lifted Face WNRF Weld Neck Flanges voor leidingsystemen

In moderne leidingsystemen spelen de kwaliteit en de prestaties van flenzen en flenstingen een cruciale rol bij het waarborgen van de integriteit en de levensduur van het gehele systeem.Een van de meest gebruikte normen voor deze componenten is:ASME B16.5Deze norm is essentieel voor ingenieurs, fabrikanten en projectplanners om deze te begrijpen en te implementeren.omdat het compatibiliteit en veiligheid garandeert voor verschillende industriële toepassingenIn dit artikel zullen we ingaan opFlenzen van titanium van de categorieën Gr1 en Gr2, met de nadruk opGeheven geslagen nekflenzen (RFWN)met eenKlasse 150drukclassificatie.

1.Overzicht van ASME B16.5

ASME B16.5 beschrijft de ontwerp-, afmetingen-, materialen- en testvereisten voor buisflens en flensbevestigingen.1/2" tot 24"de nominale buisgroottes en omvat een breed scala aan drukklassen, met inbegrip van klasse 150, die een van de meest voorkomende classificaties is voor lage druktoepassingen.

2.Materialspecificaties: Gr1 en Gr2 titanium

De twee materialen die in deze norm zijn gespecificeerd voor hoogwaardige leidingsystemen zijn:Graad 1enGraad 2Titanium is de voorkeur voor zijn uitzonderlijke sterkte-gewichtsverhouding, corrosiebestendigheid en hoge temperatuurvertrouwen.Het maakt het ideaal voor veeleisende omgevingen zoals de maritieme en chemische industrie.

Titanium van klasse 1 (commercieel zuiver titanium)

• Corrosiebestendigheid: Uitstekend, vooral in neutrale of licht corrosieve omgevingen.
• Lasbaarheid: Makkelijk te lassen met standaardtechnieken.
• Sterkte: lager dan graad 2, maar biedt nog steeds uitstekende prestaties in de meeste toepassingen.

Titanium van klasse 2

• Corrosiebestendigheid: Superieure weerstand tegen corrosie, vooral in zeewater en zure omgevingen.
• Sterkte: Sterker dan graad 1, met een hogere prestatie in stressintensieve toepassingen.
• Toepassingen: Ideaal voor chemische verwerking, ontzilting en andere agressieve omgevingen.

3.Geheven geslagen nekflenzen (WNRF)

DeGeheven geslagen nekflenzen (RFWN)De uitstekende afdichting en de hoge sterkte van het materiaal maken dat het gebruik van deze materialen in leidingsystemen veel voorkomt.Gezicht opgehevencreëert een optimaal afdichtingsoppervlak bij koppeling met een pakking.Dit is met name belangrijk in toepassingen waar de flenst hoge druk moet weerstaan of waar een lek tot systeemfalen kan leiden..

• Belangrijkste kenmerken van RFWN-flangen:
  • Gezicht opgeheven: Een klein oppervlak dat boven het lichaam van de flenster is opgeheven en een betere afdichting met pakkingen mogelijk maakt.
  • Schommelhals: Een lange hals die geleidelijk overgaat van de flens naar de pijp, waardoor een robuuste verbinding ontstaat en de algemene sterkte van het gewricht wordt verbeterd.

Klasse 150 drukbepaling

Flanken van klasse 150 zijn ontworpen voor lage druktoepassingen, met een maximale druk van150 psiDeze worden vaak gebruikt in systemen waar de druk relatief laag is en de nadruk ligt op betrouwbaarheid en lekpreventie.

4.Afmetingen van gesoldeerde halsflenzen van klasse 150

Hieronder vindt u een tabel met de afmetingen voorKlasse 150 Geheven gesig gespelde nekflenzenzoals gespecificeerd in ASME B16.5:

5.Vervaardigingsproces voor titaniumflangen

Titaniumflens, met name Gr1 en Gr2 legeringen, ondergaan verschillende kritische productiestappen om hun kwaliteit en betrouwbaarheid te waarborgen.

• Materiaalkeuze: Het kiezen van de juiste titaniumklasse (Gr1 of Gr2) op basis van de toepassing.
• Vorming: De titaniumbalken worden verwarmd en met behulp van smeden of gieten gevormd tot flenzen.
• Bewerkingen: Precisiebewerking wordt uitgevoerd om nauwkeurige afmetingen te garanderen, met inbegrip van de verhoogde oppervlakte en de boutengaten.
• Warmtebehandeling: Zowel titaniumlegeringen van klasse 1 als van klasse 2 worden warmtebehandeld om hun mechanische eigenschappen te verbeteren.
• Afwerking van het oppervlak: De flenzen worden gepolijst om een gladde afwerking te garanderen, met name op de verhoogde oppervlakte, om de afdichting te verbeteren.
• Inspectie en testen: Elke flens wordt onderworpen aan een strenge kwaliteitscontrole, met inbegrip van visuele inspectie, afmetingscontroles en niet-destructieve tests om ervoor te zorgen dat er geen interne defecten zijn.

6.Toepassingen van titaniumflenzen van graad 1 en graad 2

Titaniumflenzen worden in een breed scala aan industrieën gebruikt, waaronder:

• Maritieme industrie: Voor toepassingen waarbij de corrosiebestendigheid in zeewater van cruciaal belang is.
• Chemische verwerking: Voor leidingen die agressieve chemische stoffen en zuren verwerken.
• Ruimtevaartuigen: In omgevingen waar een hoge sterkte/gewicht verhouding vereist is.
• Energiecentrales: Voor toepassingen bij hoge temperatuur en hoge druk.

Conclusie:

ASME B16.5 Gr1 en Gr2 titaniumbuisflenzen, specifiekGeheven geslagen nekflenzen (RFWN)met eenKlasse 150De materialen, de ontwerpkenmerken, de be­schikbaarheid en de duurzaamheid van de pijpleidingen zijn van essentieel belang.Deze flenzen zorgen voor een langdurige beveiliging., high-performance verbinding in uitdagende omgevingen.

Door te voldoen aan ASME B16.5 normen,Ingenieurs en fabrikanten kunnen ervoor zorgen dat hun systemen voldoen aan de vereiste prestatiecriteria en tegelijkertijd de veiligheid en duurzaamheid behouden voor verschillende industriële toepassingen.
