Productdetails
Plaats van herkomst: Baoji, China
Merknaam: LIHUA
Certificering: ISO9001, TUV etc.
Modelnummer: Links-ZO
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 stukken
Prijs: US dollar $25/pc--US dollar $85/pc
Verpakking Details: Verpakt door schuim in triplexdoos voor de uitvoer
Levertijd: 3-15 het werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 5000 PCs per maand
Productnaam: |
titanium SO-flens |
Standaard: |
ANSI / ASME B16.5 |
Materiaal: |
Gr2, Gr12 |
Toepassing: |
chemische industrie |
Verzegelingsoppervlak: |
RF |
Grootte: |
1/2'~80' ((DN10~3600) |
Druk: |
150#-2500# |
Oppervlakte: |
gepolijst |
Techniek: |
Gesmeed en CNC bewerkt machinaal |
Inspectie: |
Ultrasone testen en materiaalonderzoek EN10204.3.1 |
Productnaam: |
titanium SO-flens |
Standaard: |
ANSI / ASME B16.5 |
Materiaal: |
Gr2, Gr12 |
Toepassing: |
chemische industrie |
Verzegelingsoppervlak: |
RF |
Grootte: |
1/2'~80' ((DN10~3600) |
Druk: |
150#-2500# |
Oppervlakte: |
gepolijst |
Techniek: |
Gesmeed en CNC bewerkt machinaal |
Inspectie: |
Ultrasone testen en materiaalonderzoek EN10204.3.1 |

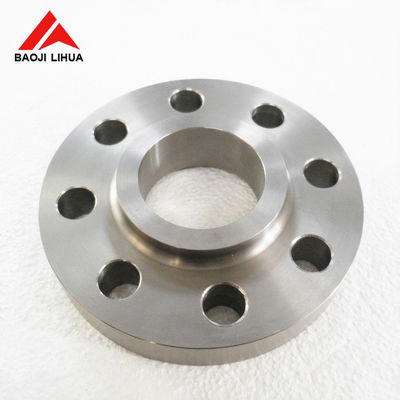

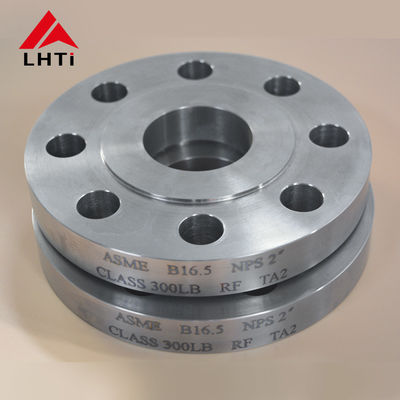

ANSI / ASME B16.5 SO RF gr2 gr12 titanium opgeheven gezicht glippen op flens
1. Productinformatie van Titanium Slip On Flange
Materiaal:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
StandaardANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Grootte:1/2'~80' ((DN10~3600)
Drukklasse: ANSI: klasse 150-2500 DIN:PN6-PN250
Verzegelingsoppervlak:RF, FF, TG, RJ enz.
Techniek:gesmeed en CNC-bewerk
Specificatie:
Specificaties voor de klas 150 Titanium slip on flange
Klasse 150 Titanium Slip On Flange | |||||||||
Nom. Pijp Grootte |
Flanke Dia. - Ik weet het. |
Flanke dik |
Hub Dia, op basis. | Opgegroeid Gezicht Dia. |
- Nee, dat is niet waar. van Gaten |
Dia. - Ik weet het. Van Boltjes |
Dia. van Bolt Circle | Boren Dia. - Ik weet het. |
Lange Door middel van Hub |
1/2 | 3 1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3 1/2 | 1.70 | 13/16 |
1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
3 | 7 1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
3 1/2 | 8 1/2 | 15/16 | 4-13 juni | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7 1/2 | 4.57 | 1-5/16 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8 1/2 | 5.66 | 1-7/16 |
6 | 11 | 1 | 7-9/16 | 8 1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
8 | 13/2 | 1-1/8 | 9-11-16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14/4 | 10.88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23 1/2 | 1-7/16 | 18 | 18 1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27 1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29 1/2 | 24.25 | 3-1/4 |
Specificatie voor klas 300 Titanium slip on flange
Klasse 300 Titanium slip on flange | |||||||||
Nom. Pijp Grootte |
Flanke Dia. - Ik weet het. |
Flanke dik |
Hub Dia, op basis. | Opgegroeid Gezicht Dia. |
- Nee, dat is niet waar. van Gaten |
Dia. - Ik weet het. Van Boltjes |
Dia. van Bolt Circle | Boren Dia. - Ik weet het. |
Lange Door middel van Hub |
1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3 1/2 | 1.36 | 1-1/16 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4 1/2 | 1.95 | 1-3/16 |
2 | 6 1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
2-1/2 | 7 1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
2Ons bedrijf.
3Gedetailleerde beelden van titanium slip on flanges
(1) grondstof
(2) Apparatuur
4Alle tests van titanium slip on flange
Visuele tests (VT)
Ultrasone testen (UT)
Radiografische tests (RT)
Magnetische deeltjesonderzoek (MT)
Penetratieproef/penetratie van kleurstoffen (PT)
Eddy-stroomonderzoek (ET)
Geluidsemissies (AE)
5. Toepassing van Titanium Slip On Flange
6. Tensile vereisten van titanium slip on flange
Graad | Treksterkte (min) | Kracht van de opbrengst ((min) | Verlenging ((%) | ||
KSI | M Pa | KSI | M Pa | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
9 | 90 | 620 | 70 | 438 | 15 |
12 | 70 | 438 | 50 | 345 | 18 |
