Markeren:
Gr7 titanium blinde flens
, BL Titaniumflens
, GR2 titanium Blinde Flens
BL van de het Titanium Blinde Flens van GR2 GR7 Titaniumflens

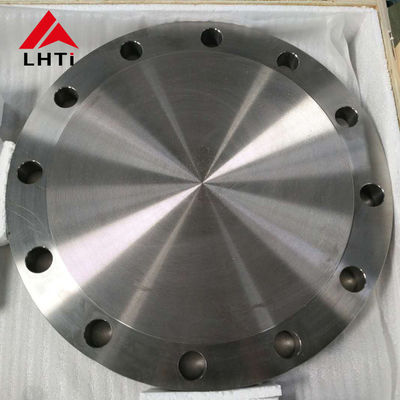

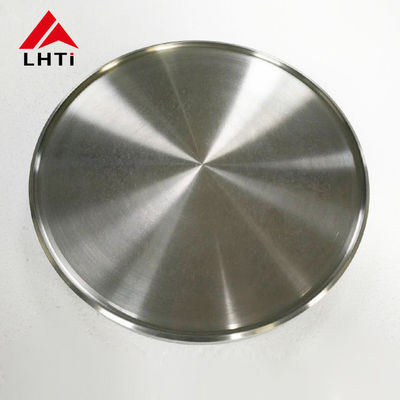

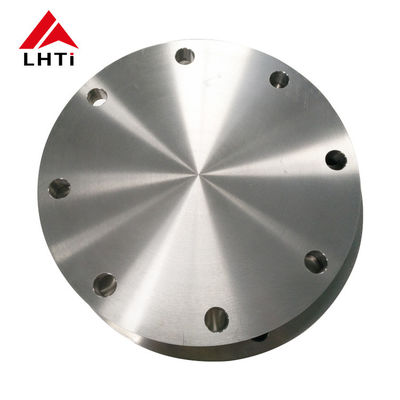

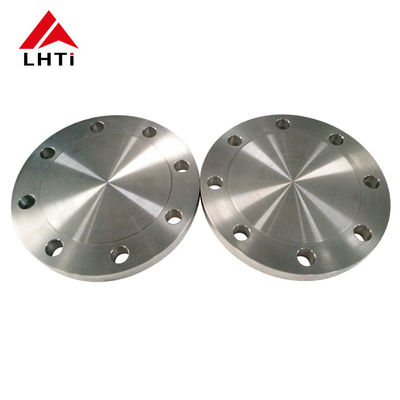

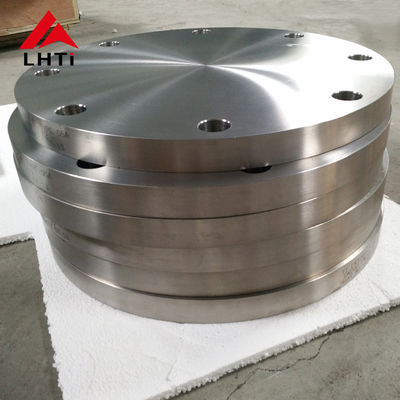

Hoogwaardige GR2 GR7 Titanium Blind Flange BL Titanium Flange
Specificaties en normen voor titaniumflenzen
| Specificaties |
Flangen van titanium |
| Standards voor titaniumflenzen |
ANSI/ASME B16.5, B16.47 Reeks A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI-flanges, ASME-flanges, BS-flanges, DIN-flanges, EN-flanges, GOST-flanges. |
| ASME B16.5 Titanium flensgrootte |
1/2" (15 NB) tot 48" (1200 NB) DN10~DN5000 |
| Titaniumflens standaard DIN |
6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 |
| Titaniumflensstandaard ANSI |
Klasse 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs |
| Titaanflens standaard UNI |
6 Bar 10 Bar 16 Bar 25 Bar 40 Bar |
| Titaniumflens Standard EN |
6 Bar 10 Bar 16 Bar 25 Bar 40 Bar |
| Titaniumflens standaard JIS |
5K, 10K, 16K 20K, 30K, 40K, 63K |
| Hoofdsoorten |
Gesmeed / gegraven / geschroefd / plaat |
| Flankenhoudingsmateriaal |
Gaskets, ringverbindingen, flensbouten |
| Type aansluiting/type flenstertje |
Verhoogd gezicht (RF), ringgewricht (RTJ), plat gezicht (FF), groot man-vrouw (LMF), lapgewricht (LJF), klein man-vrouw (SMF), kleine tong, grote tong en groef, Groove. |
| Testcertificaten voor titaniumbuisflanken |
EN 10204/3.1B
Certificaat voor grondstoffen
100% radiografisch testrapport
Inspectieverslag van derden, enz. |
| Productietechniek |
- gesmeed, warmtebehandeld en bewerkt
|
| Gespesialiseerde fabrikant van |
- DIN 2566 en 1092 1
- Pn16 Flanke
- DIN 2566 pn16
- Rtj Flange
- Titanium Sorf Flanche
- Flangen van titanium
- DIN 2566 pn10
- Titanium flens met grote diameter
- Flangen met draad van titanium
- Titaan blinde flenzen
- ASTM B564 Platenflens
- Titaan gespelde halsflenzen
- Titaan losse flenzen
- ASTM B564 Flanken van openingen
- Flangen van titanium
- Flanken van legering
- Flangen van titanium
- Titanium AS 4087 waterflenzen
|
| Test |
Hydrostatische testmachine, Direct-reading Spectrograph,UI trasonic defect detector, X-ray detector, Magnetische deeltjes detector |
| Vervaardiging |
Buigmachine, persmachine, elektrische bevelmachine, drukmachine, zandblaasmachine, enz. |
| Oorsprong |
West-Europa / India / VS / Japan / Korea |
| Belangrijke markten en industrieën voor titaniumflanken |
- Kernenergie (meestal naadloos).
- Zware olieraffinaderijen.
- Bitumen upgrader.
- Petrochemie en zuren.
|
| Export naar |
Indonesië, Ierland, Oekraïne, Singapore, Saoedi-Arabië, Canada, Peru, Dubai, Brazilië, Iran, Korea, de VS, India, Egypte, Thailand, Spanje, Oman enz. |
| Toepassing van titanium flenzen |
- Om pijpen en buizen te verbinden in energie, aardolie, bouw, chemie, gas, scheepsbouw, metallurgie, enz.
|
| Certificaten voor materialenonderzoek (MTC) overeenkomstig EN 10204 3.1 en EN 10204 3.2, Testcertificaten van de NACE MR0103, NACE MR0175 |
- Meest voorkomende soortenTitaniumFlangen:
- met een vermogen van niet meer dan 50 W
- Gedrukte ringflens, van titanium
- Blind ring flens (BLRF), van titanium
- Weld Neck Ring Flange (WNRF), van titanium
- Slip-on ringflens (SORF), van titanium
- Flanken van het ringtype (RTJF), van titanium
- LJRF, van titanium
-
Speciaal ontwerp:
Volgens uw tekening.
AS, ANSI, BS, DIN en JIS
15 NB (1/2") tot 200 NB (8")
Gelijke en verminderende configuraties
TitaniumGedrukte flens, socketweld flens, slip-on flens, blinde flens, weld nekflens
Titanium flenzen standaard:
Voor de toepassing van deze verordening is de Commissie van oordeel dat de in de bijlage bij Verordening (EG) nr. 1225/2009 vermelde maatregelen in overeenstemming zijn met de in de bijlage bij Verordening (EG) nr. 1225/2009 vermelde criteria.
BS-flens, EN-flens, API 6A-flens, ANSI-flens, ASME-flens, DIN-flens, EN1092-1-flens, UNI-flens, JIS/KS-flens, BS4504-flens, GB-flens, AWWA-C207-flens, GOST-flens, PSI-flens
- AS 2129: tabel D; tabel E; tabel H
- B.S.: BS4504, BS3293, BS1560, BS10
- ANSI: ANSI B16.5, ANSI B16.47 ((API605), MSS SP44, ANSI B16.36, ANSI B16.48
- ANSI B16.5, ANSI B16.47 reeks A & B, MSS SP44, ASA, API-605, AWWA, aangepaste tekeningen
- Amerikaanse standaard (ANSI)
- ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
- Britse standaard (BS)
- Duits (DIN)
- andere gespecialiseerde flenzen
- De andere norm: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276
- DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635
-
Gedetailleerde afbeeldingen:
| Klasse 150 blinde flens van titanium |
Nom.
Pijp
Grootte |
Flanke
Dia. - Ik weet het. |
Flanke
dik |
Opgegroeid
Gezicht Dia. |
- Nee, dat is niet waar.
van
Gaten |
Dia. - Ik weet het.
van
Boltjes |
De dag.
Boltcirkel |
| 1/2 |
3 1/2 |
7/16 |
1-3/8 |
4 |
1/2 |
2-3/8 |
| 3/4 |
3-7/8 |
1/2 |
1-11/16 |
4 |
1/2 |
2-3/4 |
| 1 |
4-1/4 |
9/16 |
2 |
4 |
1/2 |
3-1/8 |
| 1-1/4 |
4-5/8 |
5/8 |
2-1/2 |
4 |
1/2 |
3 1/2 |
| 1-1/2 |
5 |
11/16 |
2-7/8 |
4 |
1/2 |
3-7/8 |
| 2 |
6 |
3/4 |
3-5/8 |
4 |
5/8 |
4-3/4 |
| 2-1/2 |
7 |
7/8 |
4-1/8 |
4 |
5/8 |
5-1/2 |
| 3 |
7 1/2 |
15/16 |
5 |
4 |
5/8 |
6 |
| 3 1/2 |
8 1/2 |
15/16 |
5-1/2 |
8 |
5/8 |
7 |
| 4 |
9 |
15/16 |
6-3/16 |
8 |
5/8 |
7 1/2 |
| 5 |
10 |
15/16 |
7-5/16 |
8 |
3/4 |
8 1/2 |
| 6 |
11 |
1 |
8 1/2 |
8 |
3/4 |
9-1/2 |
| 8 |
13/2 |
1-1/8 |
10-5/8 |
8 |
3/4 |
11-3/4 |
| 10 |
16 |
1-3/16 |
12-3/4 |
12 |
7/8 |
14/4 |
| 12 |
19 |
1-1/4 |
15 |
12 |
7/8 |
17 |
| 14 |
21 |
1-3/8 |
16-1/4 |
12 |
1 |
18-3/4 |
| 16 |
23 1/2 |
1-7/16 |
18 1/2 |
16 |
1 |
21-1/4 |
| 18 |
25 |
1-9/16 |
21 |
16 |
1-1/8 |
22-3/4 |
| 20 |
27 1/2 |
1-11/16 |
23 |
20 |
1-1/8 |
25 |
| 24 |
32 |
1-7/8 |
27-1/4 |
20 |
1-1/4 |
29 1/2 |
Alle soorten titanium flenzen volgens ASME B16.5 specificatie--Materiaal is voornamelijk C.P. titanium
van titanium
blinde flens van titanium
met een diameter van niet meer dan 20 mm
van titanium lap joint flens
Andere aanverwante producten
--- GR2 titanium hexbouten DIN933 en titanium hexmoer DIN934
- - - - - - - - - - - - - - - - - - - - - -
--- Titanium naadloze / lasbuis voor chemische industrie
Ruimte --- Inspektiemateriaal --- Snijding --- Verwarming --- Vervalsing --- Warmtebehandeling --- Bewerking
Boren --- Markering --- Wassen --- Eindtest --- Verpakking --- Levering
Pakket en levering
Alle pakketten gebruiken standaard exportplywood.
Over ons
Als titaniumfabrikant met meer dan 15 jaar productie en export ervaring,We hebben onze eigen fabriek voor het produceren van verschillende maten Titanium Flange & export naar meer dan 60 landen zoals Singapore, Frankrijk, het Verenigd Koninkrijk, Japan, Duitsland, Australië, de Verenigde Staten, Oman, Egypte, het Verenigd Koninkrijk, Italië, China, de VAE, Maleisië, Canada, Turkije, Zweden, Israël, Rusland, Polen, Qatar, Dubai, Saoedi-Arabië en Zuid-Korea.Onze kwaliteit is algemeen erkend door klanten in verschillende landen.
