Productdetails
Plaats van herkomst: China Baoji
Merknaam: LHTi
Certificering: ISO9001:2015
Modelnummer: ZO Flens
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5
Prijs: USD$25/pcs--USD$80/pcs
Verpakking Details: Verpakt door schuim in triplexdoos voor de uitvoer
Levertijd: werkdag 10
Levering vermogen: 5000pcs per maand
Materiaal: |
F2 F7 F12 |
Norm: |
ANSI 16,5 |
Het verzegelen oppervlakte: |
RF, FF, TG, RJ ENZ. |
Type: |
ZO Flens |
toepassing: |
pijpmontage |
Het testen: |
UT% PT% |
Oppervlakte: |
opgepoetst |
Productnaam: |
Gr1gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ZO Misstap op Titaniumflens rf Ø2“ 300# |
Materiaal: |
F2 F7 F12 |
Norm: |
ANSI 16,5 |
Het verzegelen oppervlakte: |
RF, FF, TG, RJ ENZ. |
Type: |
ZO Flens |
toepassing: |
pijpmontage |
Het testen: |
UT% PT% |
Oppervlakte: |
opgepoetst |
Productnaam: |
Gr1gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ZO Misstap op Titaniumflens rf Ø2“ 300# |
Gr1gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ZO Misstap op Titaniumflens rf Ø2“ 300#
De titaniummisstap op Flens wordt wijd gebruikt in petrochemische stof, olie en gas, machtsgeneratie, bulk vloeibaar vervoer, chemisch product, geneesmiddel, pulp en papier, textiel en andere industrieën. Elk van onze Titaniumflenzen worden vervaardigd volgens internationale normen. De titaniumflenzen worden ingepakt om ervoor te zorgen dat zij niet beschadigd tijdens verzending zijn. Voor de uitvoer, wordt de standaard de uitvoer verpakking gedaan in triplexdozen. Alle Titaniumflenzen zijn duidelijk met Rang, Partij Nr, Grootte, Graad en ons handelsmerk. Wij keuren ook aangepaste noteringen op Titaniumflenzen goed.
ANSI B16.5 Titaniummisstap op Flens
Productnaam: Titanium ZO Flens
Norm: ANSI/ASME B16.5
Materiaal: Gr1 Gr2 Gr5 Gr7 Gr12
Toepassing: De chemische industrie
Het verzegelen Oppervlakte: RF, FF, TG, RJ ENZ.
Grootte: 1/2 ' ~80“ (DN10~3600)
Druk: 150#-2500#
Oppervlakte: Opgepoetst
Techniek: Gesmeed en CNC bewerkt machinaal
Inspectie: UT% PT%
Certificaat: ISO9001, TUV enz.
MOQ: 1PC
| ANSI B16.5 Titaniummisstap op Flensklasse 150 | |||||||||
| Nom. Pijpgrootte | Flens Dia. | Flens dik | Hub Dia. Bij Basis | Opgeheven Gezicht Dia. | Nr van Gaten | Dia. Van Bouten | Dia. Van Boutcirkel | Droeg Dia. | Lengte door Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
| ANSI B 16,5 Titaniummisstap op Flensklasse 300 | |||||||||
| Nom. Pijpgrootte | Flens Dia. | Flens dik | Hub Dia. Bij Basis | Opgeheven Gezicht Dia. | Nr van Gaten | Dia. Van Bouten | Dia. Van Boutcirkel | Droeg Dia. | Lengte door Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0,88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |

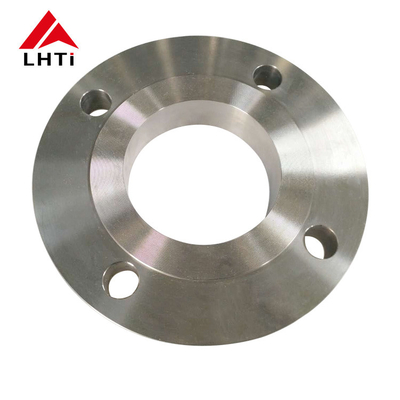

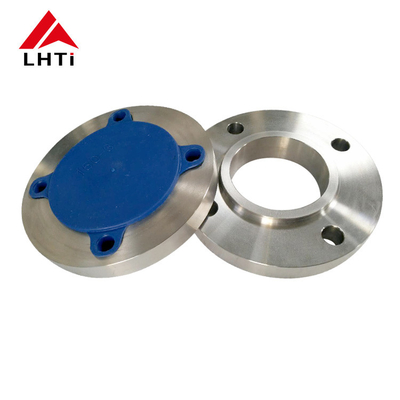

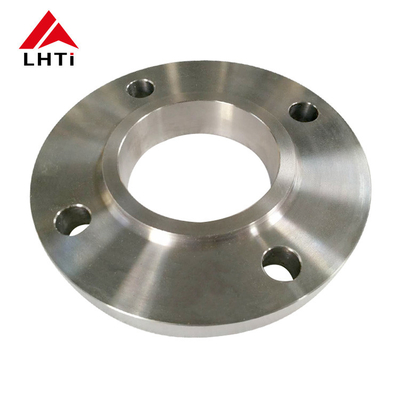

Gedetailleerde Beelden van ANSI B16.5 Titaniummisstap op Flens

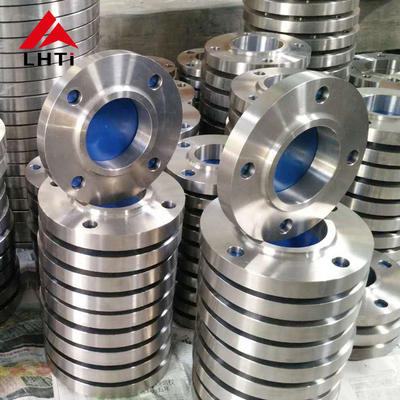

Pakket van Titaniumflens
