Productdetails
Plaats van herkomst: China Baoji
Merknaam: LHTi
Certificering: ISO9001:2015
Modelnummer: ZO Flens
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5
Prijs: USD$25/pcs--USD$80/pcs
Verpakking Details: Verpakt door schuim in triplexdoos voor de uitvoer
Levertijd: 10 werkdag
Levering vermogen: 5000PCS per maand
Materiaal: |
F2 F7 F12 |
Standaard: |
ANSI 16.5 |
Afsluitende laag: |
RF, FF, TG, RJ enz. |
Type: |
ZO Flens |
Sollicitatie: |
pijp hulpstukken |
Testen: |
UT% PT% |
Oppervlak: |
Gepolijst |
productnaam: |
ASTM B381 Gr F5 en ASME SB titanium Grade 2 F2 Slip On Flens voor pijpfittingen |
Materiaal: |
F2 F7 F12 |
Standaard: |
ANSI 16.5 |
Afsluitende laag: |
RF, FF, TG, RJ enz. |
Type: |
ZO Flens |
Sollicitatie: |
pijp hulpstukken |
Testen: |
UT% PT% |
Oppervlak: |
Gepolijst |
productnaam: |
ASTM B381 Gr F5 en ASME SB titanium Grade 2 F2 Slip On Flens voor pijpfittingen |

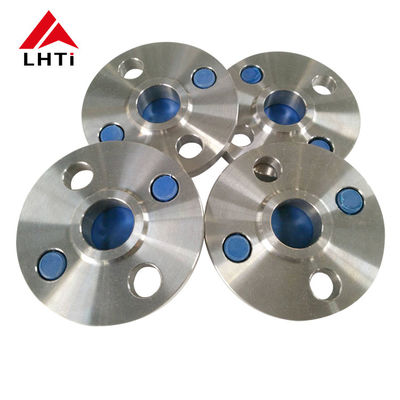

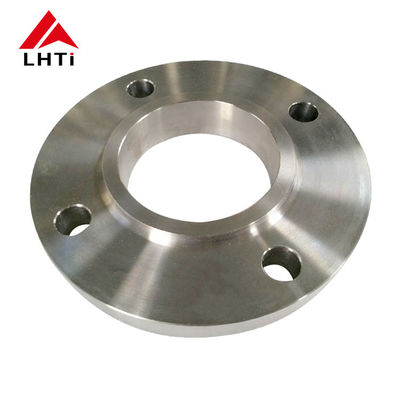

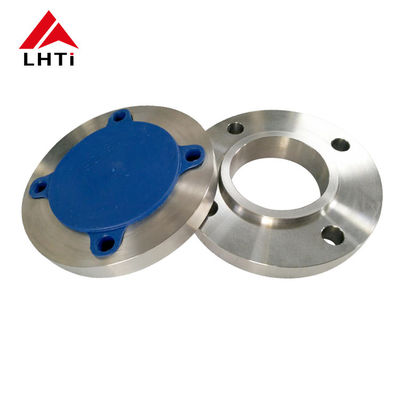

ASTM B381 Gr F5 en ASME SB titanium Grade 2 F2 Slip On Flens voor pijpfittingen
Productinformatie
| Product | titanium slip op flens |
| Sollicitatie | Keteldrukvaten, chemicaliën, aardolie, scheepsbouw, farmaceutica, metallurgie, machines |
| Standaard | ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
| Materiaal | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| Maat | 1/2''~80''(DN10~3600) |
| Druk | ANSI: Klasse 150-2500 DIN:PN6-PN250 |
| Afsluitende laag | RF, FF, TG, RJ enz. |
| Techniek | Froged en CNC gefreesd |
Specificatie
| Titanium slipflens klasse 150 | |||||||||
| Nom. Pijp Maat | Flens Dia. | Flens Dik | Naaf Dia.Bij de basis | Verhoogd Gezicht Dia. | Nee. van Gaten | Dia. Van Bouten | Dia.Van Boutcirkel | Boren Dia. | Lengte Door Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 16/11 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 16/11 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 uur | 3-1/4 |
Voordelen
Onze matrijzen voor flens zijn zeer compleet, waardoor wij flenzen kunnen produceren in alle normen, waaronder EN1092-1, ASME B16.5, DIN en BS etc.
Lange levensduur
Roestvrij
Hoge yeiled sterkte en treksterkte
Uitstekende verhouding tussen sterkte en gewicht
Weerstand op hoge temperatuur
Weerstand tegen lage temperaturen
Goede thermische geleidbaarheid
Grote kneedbaarheid en lasbaarheid
Gedetailleerde afbeeldingen
toepassingen
Productieproces
gerelateerde producten
Titanium pijp
Titanium elleboog
Titanium T-stuk
Titanium verloopstuk
Titanium stomp einde
Titanium sok
Onze fabriek
Voorraad
Kwaliteitsinspectie
Verpakking
