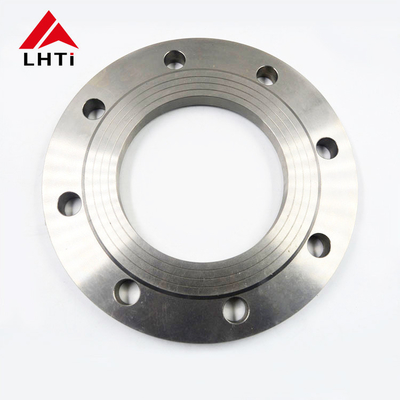

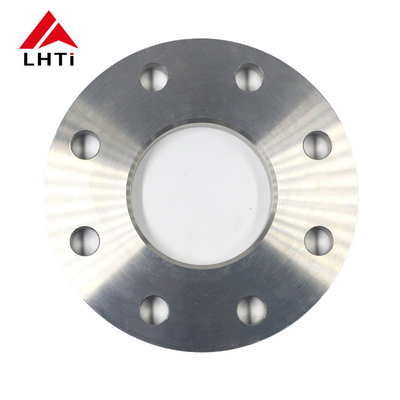

DIN 2503 Titanium blinde plaatflens PN 25 Gr2 Gr5 buisplaatflens voor industriële toepassingen

2. kwaliteiten van DIN 2503 Titanium Plate Flange

1. Titanium van klasse 1:Bekend om zijn hoge ductiliteit, is titanium van klasse 1 het zachtst en meest vormbaar van alle commercieel zuivere titaniumsoorten.Het wordt meestal gebruikt in toepassingen die superieure corrosiebestendigheid vereisen in omgevingen zoals de chemische verwerkingsindustrie..

2.

3. Titanium van klasse 2:Dit is de meest gebruikte titaniumklasse. Het biedt een goede balans tussen sterkte en buigzaamheid, met uitstekende corrosiebestendigheid.met inbegrip van flenzen voor leidingsystemen.

4.

5. Titanium (Ti 6Al-4V) van klasse 5:Dit is een legering en de meest gebruikte van alle titaniumlegeringen.Titanium van klasse 5 wordt gebruikt in toepassingen met hoge sterkte waarbij zowel warmte- als corrosiebestendigheid vereist is.

6.

7. Titanium van de 7e klasse:Met een uitstekende lasbaarheid en vervaardigbaarheid omvat deze klasse palladium voor een verbeterde corrosiebestendigheid, met name tegen reducerende zuren en lokale aanvallen in hete halogeniden.

8.

9. Titanium van de 12e klasse:Deze kwaliteit biedt een verbeterde hittebestandheid en sterkte in vergelijking met andere commercieel zuivere kwaliteiten.

10.

11. Titanium (Ti 6Al-4V ELI):Deze graad is vergelijkbaar met graad 5, maar heeft extra lage interstitials (ELI), waardoor het beter is voor een hogere breuksterkte en verbeterde ductiliteit.Het wordt vaak gebruikt in medische toepassingen en is ook geschikt voor flenzen in kritieke, high-end toepassingen.

    • Titanium: Titanium heeft een uitzonderlijke corrosiebestendigheid, vooral in agressieve omgevingen zoals zeewater, chloriden en oxiderende zuren.Het vormt een beschermende oxidelaag die de corrosiebestandheid verbetert.
    • Roestvrij staal: Roestvrij staal biedt ook een goede corrosiebestendigheid, maar niet in de mate van titanium.Het kan extra coatings of behandelingen vereisen voor een betere bescherming in corrosieve omgevingen..
    • Koolstofstaal: Koolstofstaal is gevoelig voor corrosie, met name in vochtige of zure omstandigheden, en vereist coatings of legeringen voor bescherming.
    • Inconel: Inconellegeringen bieden uitstekende weerstand tegen oxidatie en corrosie in extreme omgevingen, waaronder hoge temperatuur- en drukomstandigheden.

3.Specificaties voor DIN2503 PN40 titaniumplaatflens

4Waarom kiezen we voor titaniumplatenflanken?

met een gewicht van niet meer dan 50 kgworden in verschillende industrieën voornamelijk gekozen vanwege hun unieke eigenschappen en voordelen die hen geschikt maken voor specifieke toepassingen waarbij andere materialen mogelijk niet zo effectief presteren.

Titanium vertoont uitzonderlijke corrosiebestendigheid, vooral in agressieve omgevingen zoals zeewater, chemische verwerking en mariene toepassingen.Deze corrosiebestendigheid verlengt de levensduur van de apparatuur en vermindert de onderhoudskosten.

Titanium heeft een hoge sterkte-gewichtsverhouding, waardoor het aanzienlijk sterker is dan veel andere metalen zoals roestvrij staal of aluminiumlegeringen, terwijl het veel lichter is.Deze eigenschap is cruciaal in de luchtvaart.In de sectoren scheepvaart en automobielindustrie is gewichtsbesparing cruciaal.

Titanium is biocompatibel en niet-toxisch, waardoor het ideaal is voor medische implantaten zoals orthopedische implantaten en chirurgische instrumenten.Het past goed in het menselijk lichaam en vermindert het risico op bijwerkingen..

- Ik weet het niet.Titanium behoudt zijn mechanische eigenschappen bij hoge temperaturen, waardoor het geschikt is voor toepassingen waarbij thermische stabiliteit vereist is.Dit omvat luchtvaartcomponenten en industriële processen met hoge warmte.

- Ik weet het niet.Titanium heeft een lage coëfficiënt van thermische uitbreiding, vergelijkbaar met roestvrij staal.het waarborgen van betrouwbaarheid in kritieke toepassingen.

- Ik weet het niet.Titanium staat bekend om zijn duurzaamheid en lange levensduur, zelfs onder moeilijke bedrijfsomstandigheden.ondanks de hogere aanvankelijke kosten in vergelijking met sommige andere materialen.

Titaniumplatenflenzen worden de voorkeur gegeven in industrieën waar hun unieke combinatie van eigenschappen essentieel is, zoals luchtvaart, chemische verwerking, ontziltingsplanten en offshore-olieplatforms.

5- Verschillende gezichtstypen van titanium plaat flenzen:

Geheven gezicht (RF) flens:

1. Ontwerp:

   • Verhoogde oppervlakte: een verhoogde vlies heeft een klein gedeelte rond de boor die iets groter is dan de diameter van de pijp.
   • Afdichtingsoppervlak: het verhoogde gezicht dient als het primaire afdichtingsoppervlak waarop de pakking rust.

2. Voordelen:

   • Verbeterde afdichting: het opgeheven gezichtsontwerp concentreert de bekledingscompressie op een kleiner gebied, waardoor de effectiviteit van de afdichting wordt verbeterd.
   • Bescherming: het verhoogde gelaat beschermt het oppervlak van de flens tegen beschadiging tijdens het hanteren en installeren.

3. Toepassingen:

   • Algemeen: Geheven flenzen komen vaker voor in standaard industriële toepassingen waar een betrouwbare en lekvrije afdichting essentieel is.
   • Drukwaarden: Geschikt voor toepassingen met een hogere druk, aangezien de verhoogde oppervlakte een betere compressie van de pakking mogelijk maakt.

Vlakke vlek (FF):

1. Ontwerp:

   • glad oppervlak: Flat Face-flanken hebben een vlak of glad oppervlak zonder uitsteeksels of verhoogde gebieden rond de boor.
   • Afdichtingsoppervlak: de afdichting wordt bereikt door de pakking rechtstreeks op het vlakke oppervlak van de flenster te plaatsen.

2. Voordelen:

   • Gemakkelijk in lijn te brengen: Flat Face-flenzen zijn gemakkelijker in lijn te brengen tijdens de assemblage omdat er geen verhoogde oppervlakken zijn om mee om te gaan.
   • Ruimtebesparing: Ze vereisen minder ruimte in vergelijking met Flanzen met verhoogde oppervlakte, wat voordelig kan zijn in krappe installaties.

3. Toepassingen:

   • Gespesialiseerd: Flat Face-flangen worden meestal gebruikt in toepassingen met lage druk en niet-kritieke toepassingen waar de afdichtingsvereisten minder streng zijn.
   • Speciale pakkingen: Er kunnen speciale pakkingen nodig zijn (zoals pakkingen voor het volledige gezicht) die het gehele gezicht van de flens bedekken om een goede afdichting te garanderen.

Kies tussen opgeheven gezicht en plat gezicht:

• Druk- en afdichtingsvereisten: Flanken met verhoogde oppervlakte worden de voorkeur gegeven voor toepassingen met een hogere druk waarbij een betrouwbare afdichting van cruciaal belang is.Flat Face-flangen zijn geschikt voor toepassingen met een lagere druk of waar ruimtebeperkingen een probleem vormen.

• Selectie van de pakking: de keuze van de pakking (zoals ring- of full-face) is afhankelijk van het type flens (RF of FF) en de toepassingsvereisten voor de afdichtingsintegriteit.

6. Toepassingen van DIN 2503 Titanium Plate Flange

• Bouw van pijpleidingenGebruikt voor het verbinden van delen van pijpleidingen, waardoor veilige en lekvrije verbindingen worden gewaarborgd tijdens het transport van vloeistoffen.
• Raffinaderijen en petrochemische installaties:Installeerd in verwerkingseenheden voor het aansluiten van vaten, reactoren en warmtewisselaars, waar weerstand tegen corrosieve chemicaliën essentieel is.
• Offshore-platforms:Gebruikt in offshore boorplatformen en productieplatformen om zeemilieu en harde weersomstandigheden te weerstaan.
• Gasverwerkingsinstallaties:Gebruikt in compressoren, pompen en kleppen om de operationele integriteit en veiligheid te behouden.
