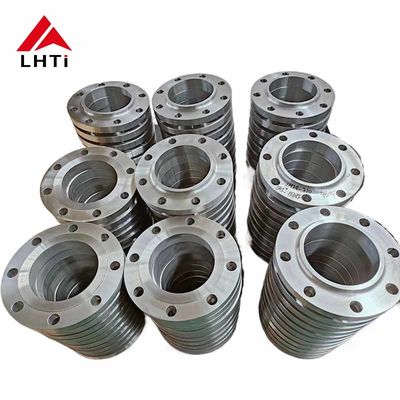

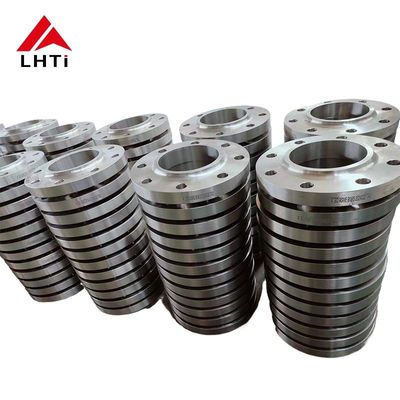

EN1092-01 Titaniumplaat Slip On Flange Gr1 Gr2 Gr5 Gr7 Flange Pipe Plate PN 16 Voor de olie- en gasindustrie

2. kwaliteiten van EN1092-01 Titaniumplaatflens

1. Titanium van klasse 1:Bekend om zijn hoge ductiliteit, is titanium van klasse 1 het zachtst en meest vormbaar van alle commercieel zuivere titaniumsoorten.Het wordt meestal gebruikt in toepassingen die superieure corrosiebestendigheid vereisen in omgevingen zoals de chemische verwerkingsindustrie..

2.

3. Titanium van klasse 2:Dit is de meest gebruikte titaniumklasse. Het biedt een goede balans tussen sterkte en buigzaamheid, met uitstekende corrosiebestendigheid.met inbegrip van flenzen voor leidingsystemen.

4.

5. Titanium (Ti 6Al-4V) van klasse 5:Dit is een legering en de meest gebruikte van alle titaniumlegeringen.Titanium van klasse 5 wordt gebruikt in toepassingen met hoge sterkte waarbij zowel warmte- als corrosiebestendigheid vereist is.

6.

7. Titanium van klasse 7:Met een uitstekende lasbaarheid en vervaardigbaarheid omvat deze kwaliteit palladium voor een verbeterde corrosiebestendigheid, met name tegen reducerende zuren en lokale aanvallen in hete halogeniden.

8.

9. Titanium van de 12e klasse:Deze kwaliteit biedt een verbeterde hittebestandheid en sterkte in vergelijking met andere commercieel zuivere kwaliteiten.

10.

11. Titanium (Ti 6Al-4V ELI):Deze graad is vergelijkbaar met graad 5, maar heeft extra lage interstitials (ELI), waardoor het beter is voor een hogere breuksterkte en verbeterde ductiliteit.Het wordt vaak gebruikt in medische toepassingen en is ook geschikt voor flenzen in kritieke, high-end toepassingen.

    • Titanium: Titanium heeft een uitzonderlijke corrosiebestendigheid, vooral in agressieve omgevingen zoals zeewater, chloriden en oxiderende zuren.Het vormt een beschermende oxidelaag die de corrosiebestandheid verbetert.
    • Roestvrij staal: Roestvrij staal biedt ook een goede corrosiebestendigheid, maar niet in de mate van titanium.Het kan extra coatings of behandelingen vereisen voor een betere bescherming in corrosieve omgevingen..
    • Koolstofstaal: Koolstofstaal is gevoelig voor corrosie, met name in vochtige of zure omstandigheden, en vereist coatings of legeringen voor bescherming.
    • Inconel: Inconellegeringen bieden uitstekende weerstand tegen oxidatie en corrosie in extreme omgevingen, waaronder hoge temperatuur- en drukomstandigheden.

3.Specificaties voor DIN2501 PN16 titaniumplaatflens

4. Verschillende gezichtstypen van titanium plaat flenzen:

Geheven gezicht (RF) flens:

1. Ontwerp:

   • Verhoogde oppervlakte: Een verhoogde vlies heeft een klein gedeelte rond de boor die iets groter is dan de diameter van de pijp.
   • Afdichtingsoppervlak: het verhoogde gezicht dient als het primaire afdichtingsoppervlak waarop de pakking rust.

2. Voordelen:

   • Verbeterde afdichting: het opgeheven gezichtsontwerp concentreert de verpakking op een kleiner gebied, waardoor de effectiviteit van de afdichting wordt verbeterd.
   • Bescherming: het verhoogde gelaat beschermt het oppervlak van de flens tegen beschadiging tijdens het hanteren en installeren.

3. Toepassingen:

   • Algemeen: Geheven flenzen komen vaker voor in standaard industriële toepassingen waar een betrouwbare en lekvrije afdichting essentieel is.
   • Drukwaarden: Geschikt voor toepassingen met een hogere druk, aangezien de verhoogde oppervlakte een betere compressie van de pakking mogelijk maakt.

Vlakke vlek (FF):

1. Ontwerp:

   • glad oppervlak: Flat Face-flangen hebben een vlak of glad oppervlak zonder uitsteeksels of verhoogde gebieden rond de boor.
   • Afdichtingsoppervlak: de afdichting wordt bereikt door de pakking rechtstreeks op het vlakke oppervlak van de flenster te plaatsen.

2. Voordelen:

   • Gemakkelijk in lijn te brengen: Flat Face-flenzen zijn gemakkelijker in lijn te brengen tijdens de assemblage omdat er geen verhoogde oppervlakken zijn om mee om te gaan.
   • Ruimtebesparing: Ze vereisen minder ruimte in vergelijking met Flanzen met verhoogde oppervlakte, wat voordelig kan zijn in krappe installaties.

3. Toepassingen:

   • Gespesialiseerd: Flat Face-flangen worden meestal gebruikt in toepassingen met lage druk en niet-kritieke toepassingen waar de afdichtingsvereisten minder streng zijn.
   • Speciale pakkingen: Er kunnen speciale pakkingen nodig zijn (zoals pakkingen voor het volledige gezicht) die het gehele gezicht van de flens bedekken om een goede afdichting te garanderen.

Kies tussen opgeheven gezicht en plat gezicht:

• Druk- en afdichtingsvereisten: Geheven flenzen worden de voorkeur gegeven voor toepassingen met een hogere druk waarbij een betrouwbare afdichting van cruciaal belang is.Flat Face-flangen zijn geschikt voor toepassingen met een lagere druk of waar ruimtebeperkingen een probleem vormen.

• Selectie van de pakking: de keuze van de pakking (zoals ring- of full-face) is afhankelijk van het type flens (RF of FF) en de toepassingsvereisten voor de afdichtingsintegriteit.

5Certificaten voor flenzen van titaniumplaten:

Titaniumplatenflanken voldoen doorgaans aan verschillende internationale normen en kunnen certificering vereisen om de naleving van de kwaliteits- en veiligheidsvereisten te waarborgen.Gemeenschappelijke certificaten voor titaniumplatenflens zijn::

Materiaalcertificaten:Deze certificeren de samenstelling en eigenschappen van het gebruikte titanium, zodat het voldoet aan bepaalde normen zoals ASTM- of EN-vereisten voor zuiverheid, mechanische eigenschappen en corrosiebestendigheid.

Dimensionele certificaten:Deze certificeren dat de flenzen voldoen aan nauwkeurige afmetingsspecificaties volgens normen zoals EN1092-01 of ASME B16.5, zodat zij goed in het leidingsysteem passen en goed functioneren.

Certificaten voor drukbepaling:Deze bevestigen dat de flenzen zijn getest en geselecteerd om specifieke drukniveaus, zoals PN 6, PN 10, PN 16 enz., of ANSI-klassebeoordelingen overeenkomstig de ASME-normen te weerstaan.

- Ik weet het niet.Certificaten van het kwaliteitsmanagementsysteem:Bijvoorbeeld ISO 9001, die ervoor zorgt dat de fabrikant een kwaliteitsmanagementsysteem heeft geïmplementeerd en onderhoudt dat voldoet aan internationale normen voor consistentie en kwaliteitsborging.

Testcertificaten:Deze kunnen certificaten omvatten voor niet-destructieve testmethoden (NDT) zoals ultrasone testen (UT), radiografische testen (RT) of penetratieproeven (PT) van kleurstoffen,het waarborgen van de integriteit van lassen en de algehele constructie.

Certificaten van corrosiebestendigheid:Vooral voor titanium kunnen deze gegevens aantonen dat het materiaal bestand is tegen specifieke corrosieve omgevingen, zoals zeewater of chemische blootstelling.

6. Gemeenschappelijke normen voor titanium flenzen
