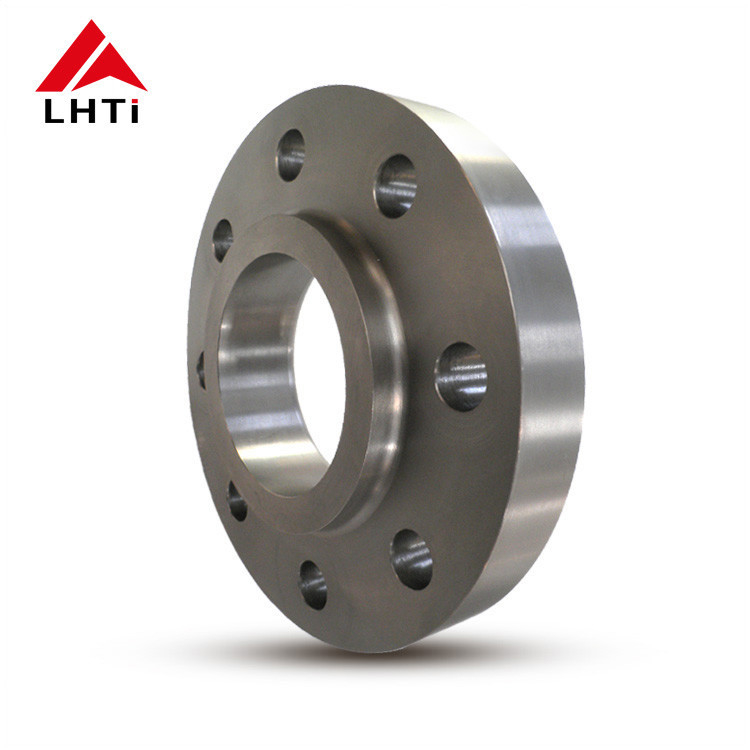

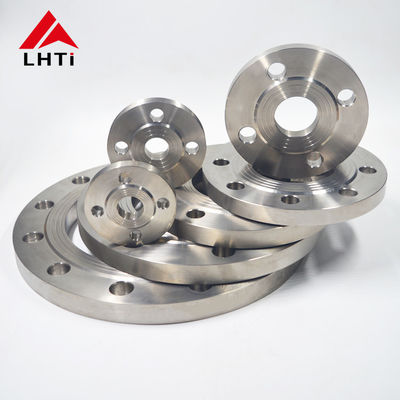

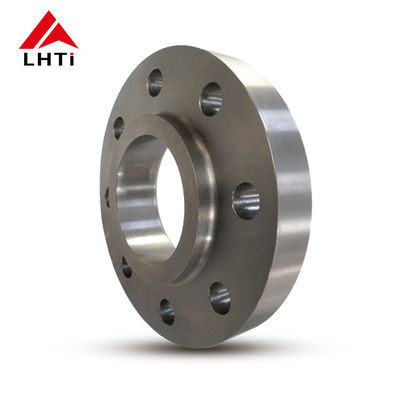

PN10 Gr2 Gr5 Titanium Slip On Flange Geheven gezicht voor waterdiensten

2. kwaliteiten van DIN 86029 Titanium Hubbed Slip On Flange

1. Titanium van klasse 1:Bekend om zijn hoge ductiliteit, is titanium van klasse 1 het zachtst en meest vormbaar van alle commercieel zuivere titaniumsoorten.Het wordt meestal gebruikt in toepassingen die superieure corrosiebestendigheid vereisen in omgevingen zoals de chemische verwerkingsindustrie..

2.

3. Titanium van klasse 2:Dit is de meest gebruikte titaniumklasse. Het biedt een goede balans tussen sterkte en buigzaamheid, met uitstekende corrosiebestendigheid.met inbegrip van flenzen voor leidingsystemen.

4.

5. Titanium (Ti 6Al-4V) van klasse 5:Dit is een legering en de meest gebruikte van alle titaniumlegeringen.Titanium van klasse 5 wordt gebruikt in toepassingen met hoge sterkte waarbij zowel warmte- als corrosiebestendigheid vereist is.

6.

7. Titanium van klasse 7:Met een uitstekende lasbaarheid en vervaardigbaarheid omvat deze kwaliteit palladium voor een verbeterde corrosiebestendigheid, met name tegen reducerende zuren en lokale aanvallen in hete halogeniden.

8.

9. Titanium van de 12e klasse:Deze kwaliteit biedt een verbeterde hittebestandheid en sterkte in vergelijking met andere commercieel zuivere kwaliteiten.

10.

11. Titanium (Ti 6Al-4V ELI):Deze graad is vergelijkbaar met graad 5, maar heeft extra lage interstitials (ELI), waardoor het beter is voor een hogere breuksterkte en verbeterde ductiliteit.Het wordt vaak gebruikt in medische toepassingen en is ook geschikt voor flenzen in kritieke, high-end toepassingen.

    • Titanium: Titanium heeft een uitzonderlijke corrosiebestendigheid, vooral in agressieve omgevingen zoals zeewater, chloriden en oxiderende zuren.Het vormt een beschermende oxidelaag die de corrosiebestandheid verbetert.
    • Roestvrij staal: Roestvrij staal biedt ook een goede corrosiebestendigheid, maar niet in de mate van titanium.Het kan extra coatings of behandelingen vereisen voor een betere bescherming in corrosieve omgevingen..
    • Koolstofstaal: Koolstofstaal is gevoelig voor corrosie, met name in vochtige of zure omstandigheden, en vereist coatings of legeringen voor bescherming.
    • Inconel: Inconellegeringen bieden uitstekende weerstand tegen oxidatie en corrosie in extreme omgevingen, waaronder hoge temperatuur- en drukomstandigheden.

3.Specificaties voor DIN 86029 Titanium Hubbed Slip On Flange

4Voordelen van DIN86029 Titanium Hubbed Slip On Flanges:

Titanium slip-on flenzen bieden verschillende voordelen die ze uitermate geschikt maken voor verschillende industriële toepassingen:

Corrosiebestendigheid:Titanium staat bekend om zijn uitzonderlijke corrosiebestendigheid, vooral in agressieve omgevingen zoals zeewater, zuren en chloriden.Deze eigenschap zorgt voor levensduur en betrouwbaarheid in corrosieve industriële omgevingen waar conventionele materialen kunnen falen.

Hoge sterkte/gewicht verhouding:Titanium heeft een superieure sterkte-gewichtsverhouding ten opzichte van staal en vele andere metalen.Deze eigenschap zorgt ervoor dat titanium slip-on flenzen robuuste prestaties bieden terwijl ze licht zijnHet is vooral gunstig in toepassingen waar gewichtsreductie van cruciaal belang is, zoals de lucht- en ruimtevaartindustrie en de maritieme industrie.

Hoogtemperatuurweerstand:Titanium behoudt zijn mechanische eigenschappen en corrosiebestandheid bij verhoogde temperaturen, tot ongeveer 600 ° C (1112 ° F), afhankelijk van de kwaliteit.Dit maakt titanium slip-on flenzen geschikt voor toepassingen met hoge temperaturen, zoals chemische verwerking en thermische energieopwekking.

Biocompatibiliteit:Titanium is biocompatibel en niet-toxisch, waardoor het geschikt is voor gebruik in industrieën zoals farmaceutische producten, voedselverwerking en medische hulpmiddelen, waar zuiverheid en veiligheid van het product van het grootste belang zijn.

Laag thermisch uitbreiden:Titanium heeft in vergelijking met staal een lage thermische uitbreidingscoëfficiënt, waardoor het risico op lekken en storingen in leidingsystemen als gevolg van temperatuurschommelingen kan worden verminderd.

Langlevend en duurzaam:Titanium staat bekend om zijn uitstekende duurzaamheid en weerstand tegen afbraak in de tijd, waardoor een langere levensduur en lagere onderhoudskosten worden gewaarborgd in vergelijking met andere materialen.

Makkelijk te maken:Titanium kan gemakkelijk worden bewerkt, gelast en gevormd tot complexe vormen, waardoor aangepaste ontwerpen en configuraties kunnen worden gemaakt om aan specifieke projectvereisten te voldoen.

niet-magnetisch en niet-vonkelend:Titanium is niet-magnetisch en niet-vonkerend, waardoor het geschikt is voor toepassingen waar deze eigenschappen gunstig zijn.zoals in gevoelige elektronische apparatuur of in omgevingen met explosiegevaar.

Omgevingscompatibiliteit:Titanium is milieuvriendelijk vanwege zijn weerstand tegen corrosie, levensduur en het vermogen om te worden gerecycled, waardoor de milieu-impact over zijn levenscyclus wordt verminderd.

5Het productproces van DIN 86029 Titanium Hubbed Slip On Flanges:

Materiaalkeuze:

Titaniumlegering: Het proces begint met het selecteren van de juiste titaniumlegering op basis van de toepassingsvereisten.15Pd), gekozen voor hun specifieke mechanische eigenschappen, corrosiebestendigheid en andere relevante kenmerken.

Snijden en vormen:

Voorbereiding van grondstoffen: Titaniumbalken of -balken worden gesneden in geschikte lengtes op basis van de vereiste flensdimensies.

Snijwerk of rollen: het titaniummateriaal wordt verhit tot een optimale temperatuur en gevormd met behulp van smeed- of rolltechnieken om de eerste flensvlekken te vormen.Dit omvat het vormen van de nek en de flenster.

Bewerking:

Draaien en frezen: de gesmeed of gewalste titaniumblokken worden met hoge precisie bewerk.Dit omvat het draaien om de gewenste buitendiameter (OD) te bereiken en het frezen om de flens (opgetrokken gezicht) te maken., platte of ringvormige verbinding volgens de ASME-specificaties B16.5).

Boren: in de flens worden gaten geboord om de bouten op te vangen en een goede uitlijning met de verbindingsbuizen te garanderen.

Voorbereiding van het lassen:

Beveling: De uiteinden van de lashalsflens, met name het gebied waar deze met de buis wordt verbonden, zijn gesponnen om het lassen te vergemakkelijken.

Verwarming:

Lasproces: Titaniumweldhalsflenzen worden doorgaans gelast met TIG (Tungsten Inert Gas) las of vergelijkbare methoden die geschikt zijn voor titaniumlegeringen.Het lassen wordt zorgvuldig uitgevoerd om een afgeschermde atmosfeer (argon of helium) te behouden om verontreiniging en oxidatie te voorkomenDit kan de corrosiebestendigheid van het titanium in gevaar brengen.

Lasinspectie: Na-lasinspectie omvat niet-destructieve testmethoden (NDT) zoals penetratie-test van kleurstoffen of ultrasone testen om de integriteit van de lassen te verifiëren.

Warmtebehandeling (indien vereist):

Groeiing: afhankelijk van de titaniumlegering en de specifieke vereisten, kan een glansbehandeling of een warmtebehandeling ter vermindering van spanningen worden toegepast om de materiële eigenschappen te optimaliseren en restspanningen te verminderen.

Eindinspectie en -test:

Afmetingsinspectie: Elke lashalsflens wordt strikt gecontroleerd om ervoor te zorgen dat deze voldoet aan precieze toleranties en specificaties, waaronder die van ASME B16.5.

Visuele en oppervlaktecontrole: visuele inspecties zorgen ervoor dat er geen oppervlaktefouten of imperfecties zijn die de prestaties of integriteit kunnen beïnvloeden.

Drukproeven: hydrostatische of pneumatische drukproeven kunnen worden uitgevoerd om de drukintegriteit en lekkageweerstand van de flens onder gespecificeerde omstandigheden te verifiëren.

Oppervlaktebehandeling en afwerking:

Oppervlaktecoating: afhankelijk van de toepassing kunnen oppervlaktebehandelingen zoals passivatie of anodisatie worden toegepast om de corrosiebestendigheid verder te verbeteren of de oppervlakteafwerking te verbeteren.

Markering en identificatie: Elke flenst is gemarkeerd met essentiële informatie, zoals materiaalkwaliteit, afmetingen, drukklasse en fabrikantidentificatie voor traceerbaarheid.

Verpakking en verzending:

Zodra de inspecties en testen naar tevredenheid zijn afgerond, worden de titanium lassen hals flenzen zorgvuldig verpakt om schade tijdens transport en opslag te voorkomen.Vervolgens worden ze naar klanten of distributiecentra verzonden..

6. Verschillende gezichtstypen van titanium plaat flenzen:

Geheven gezicht (RF) flens:

1. Ontwerp:

   • Verhoogde oppervlakte: Een verhoogde vlies heeft een klein gedeelte rond de boor die iets groter is dan de diameter van de pijp.
   • Afdichtingsoppervlak: het verhoogde gezicht dient als het primaire afdichtingsoppervlak waarop de pakking rust.

2. Voordelen:

   • Verbeterde afdichting: het opgeheven gezichtsontwerp concentreert de verpakking op een kleiner gebied, waardoor de effectiviteit van de afdichting wordt verbeterd.
   • Bescherming: het verhoogde gelaat beschermt het oppervlak van de flens tegen beschadiging tijdens het hanteren en installeren.

3. Toepassingen:

   • Algemeen: Geheven flenzen komen vaker voor in standaard industriële toepassingen waar een betrouwbare en lekvrije afdichting essentieel is.
   • Drukwaarden: Geschikt voor toepassingen met een hogere druk, aangezien de verhoogde oppervlakte een betere compressie van de pakking mogelijk maakt.

Vlakke vlek (FF):

1. Ontwerp:

   • glad oppervlak: Flat Face-flangen hebben een vlak of glad oppervlak zonder uitsteeksels of verhoogde gebieden rond de boor.
   • Afdichtingsoppervlak: de afdichting wordt bereikt door de pakking rechtstreeks op het vlakke oppervlak van de flenster te plaatsen.

2. Voordelen:

   • Gemakkelijk in lijn te brengen: Flat Face-flenzen zijn gemakkelijker in lijn te brengen tijdens de assemblage omdat er geen verhoogde oppervlakken zijn om mee om te gaan.
   • Ruimtebesparing: Ze vereisen minder ruimte in vergelijking met Flanzen met verhoogde oppervlakte, wat voordelig kan zijn in krappe installaties.

3. Toepassingen:

   • Gespesialiseerd: Flat Face-flangen worden meestal gebruikt in toepassingen met lage druk en niet-kritieke toepassingen waar de afdichtingsvereisten minder streng zijn.
   • Speciale pakkingen: Er kunnen speciale pakkingen nodig zijn (zoals pakkingen voor het volledige gezicht) die het gehele gezicht van de flens bedekken om een goede afdichting te garanderen.

Kies tussen opgeheven gezicht en plat gezicht:

• Druk- en afdichtingsvereisten: Geheven flenzen worden de voorkeur gegeven voor toepassingen met een hogere druk waarbij een betrouwbare afdichting van cruciaal belang is.Flat Face-flangen zijn geschikt voor toepassingen met een lagere druk of waar ruimtebeperkingen een probleem vormen.

• Selectie van de pakking: de keuze van de pakking (zoals ring- of full-face) is afhankelijk van het type flens (RF of FF) en de toepassingsvereisten voor de afdichtingsintegriteit.

7. Toepassingen van DIN 86029 Hubbed Slip On Flanges:

Chemische verwerking: de corrosiebestendigheid van titanium maakt DIN86029 titanium hubbed slip-on flenzen ideaal voor het behandelen van corrosieve chemicaliën en zuren in chemische verwerkingsinstallaties.Ze worden gebruikt in pijpleidingen., reactoren en opslagtanks waar de weerstand tegen chemische aanvallen van cruciaal belang is.

Olie- en gasindustrie: In offshoreplatforms, raffinaderijen en pijpleidingen worden deze flenzen gebruikt vanwege het vermogen van titanium om zeewater, koolwaterstoffen,en ruwe omgevingsomstandigheden zonder corrosieZe worden gebruikt in leidingssystemen, warmtewisselaars en drukvaten.

Luchtvaart: door het lichtgewicht en de hoge sterkte-gewichtsverhouding van titanium zijn de DIN 86029 titanium hubbed slip-on flenzen geschikt voor toepassingen in de luchtvaart.brandstofleidingen, en structurele onderdelen waarbij gewichtsvermindering en duurzaamheid essentieel zijn.

Zeebedrijven: Titaniumflenzen zijn bestand tegen corrosie door zeewater, waardoor ze waardevol zijn voor maritieme toepassingen.en offshore platforms waar corrosiebestendigheid cruciaal is.

Medische apparatuur:De biocompatibiliteit van titanium maakt het geschikt voor medische toepassingen, zoals in farmaceutische verwerkingsapparatuur en medische gasleveringssystemen, waar zuiverheid en veiligheid van het product van het grootste belang zijn.

Voedsel- en drankenindustrie: Titanium is inert en corrosiebestendig, waardoor het geschikt is voor het hanteren van voedingsmiddelen en dranken.DIN 86029 titanium hubbed slip-on flenzen worden gebruikt in verwerkingsapparatuur, opslagtanks en leidingssystemen in voedselverwerkingsinstallaties.

Energieopwekking: Deze flenzen worden gebruikt in elektriciteitscentrales, waaronder kerncentrales en fossiele brandstoffen, waar ze worden blootgesteld aan hoge temperaturen en corrosieve omgevingen.Het vermogen van titanium om zijn eigenschappen bij hoge temperaturen te behouden, maakt het geschikt voor deze toepassingen.

Milieubescherming: Titanium is krachtig bestand tegen corrosie en chemische stoffen, wat het nuttig maakt voor milieubeschermingstoepassingen zoals afvalwaterzuiveringsinstallaties en verontreinigingsbeheersystemen.
