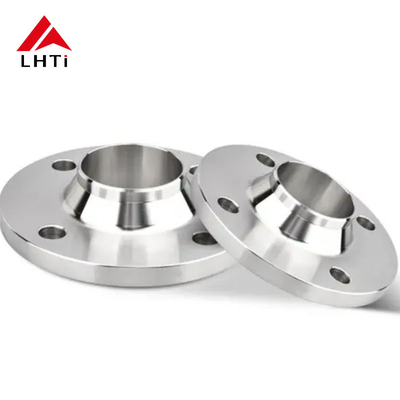

ASME B16.5 Klasse 1 Klasse 2 Klasse 5 Opgetogen gezicht WNRF Lashalsflenzen Klasse 300 voor leidingsystemen

ASME B16.5 Klasse 1 Klasse 2 Klasse 5 Opgetogen gezicht WNRF Lashalsflenzen Klasse 300 voor leidingsystemen

1. Inleiding van ASME B16.5 WNRF-flangen:

ASME B16.5 is een norm die de eisen voor pijpleidingen en toebehoren met pijpleidingen vastlegt die worden gebruikt in pijpleidingssystemen, meestal in industrieën zoals chemische, petrochemische, energieopwekkende,en olie en gas. De classificaties van klasse 1, klasse 2 en klasse 5 zijn, samen met het ontwerp van het opgeheven gezicht (RF), relevant voor verschillende soorten Weld Neck Flanges (WNRF),specifiek in de drukcategorie klasse 300 voor leidingsystemenHier is een overzicht van deze componenten:

2Belangrijke termen:

Weld Neck Flange (WNRF): Een flens met een lange, conische hals die is gelast aan de pijp. De conische hals zorgt voor een sterke, soepele verbinding tussen de flens en de pijp.

Geheven gezicht (RF): een ontwerp van een flense waarbij het afdichtingsoppervlak boven de flenselijst wordt verhoogd om de afdichting te verbeteren wanneer een pakking tussen de flensen wordt geplaatst.

Klasse 300: verwijst naar de drukwaarde voor de flense.

Klasse 1, Klasse 2 en Klasse 5: Dit zijn materialen die zijn gedefinieerd door de ASME-standaard en die de sterkte, hardheid en prestatiekenmerken van het materiaal specificeren dat wordt gebruikt om de flenzen te maken.Deze materialen zijn doorgaans stalen legeringen die zijn ontworpen om goed te presteren onder hoge druk en hoge temperatuur.

3Verdeling van de graden:

Graad 1:

• Verwijst in het algemeen naar koolstofstaal (A105) dat in flenzen wordt gebruikt.
• Het is geschikt voor temperatuurs- en druktoepassingen.
• Het biedt een goede bewerkbaarheid en sterkte, meestal gebruikt voor standaard leidingsystemen.

Graad 2:

• Dit wordt vaak geassocieerd met laaggelegeerde stalen (bijv. A350 LF2) flenzen.
• Het wordt gebruikt in omgevingen waar een hogere sterkte nodig is in vergelijking met graad 1.
• Flanken van klasse 2 kunnen een betere weerstand bieden tegen inslagen en hoge druk, vaak toegepast in veeleisendere industriële omgevingen.

Graad 5:

• Dit materiaal wordt vaak gebruikt voor hoogsterke legeringsstaal, zoals A182 F5.
• Flanken van klasse 5 worden gebruikt in omgevingen met hoge temperaturen en hoge druk.
• Deze flenzen worden vaak aangetroffen in toepassingen waar ernstige omstandigheden zoals hoge hitte en thermische spanningen bestaan (bijv. elektriciteitscentrales, raffinaderijen).

Geheven gezicht (RF) ontwerp:

• Raised Face is een veel voorkomend ontwerp waarbij het oppervlak van de flens wordt verhoogd om de drukdichte afdichting te verbeteren.
• De hoogte van het verhoogde gezicht kan variëren, maar is meestal tussen 1/16 "en 1/4" afhankelijk van de flenstengrootte.
• Geheven flenzen worden over het algemeen gebruikt voor toepassingen van klasse 150, klasse 300 en klasse 600, waarbij klasse 300 de meest voorkomende is voor drukvereisten in het middenbereik.

Flangen van klasse 300:

• Flanken van klasse 300 zijn geschikt voor 300 psi bij een bepaalde temperatuur, die meestal varieert van 150 ° F tot 1000 ° F, afhankelijk van het gebruikte materiaal.
• Deze flenzen worden veel gebruikt in toepassingen met matige druk en zijn ontworpen om betrouwbare en sterke verbindingen te bieden voor industriële leidingsystemen.

Toepassingen:

• Pipesystemen: meestal gebruikt voor vloeibare of gasleidingen in industrieën zoals olie en gas, petrochemie en chemische verwerking.
• Drukvaten: waar een hoge mate van sterkte en afdichting vereist is.
• Warmtewisselaars: In elektriciteitscentrales en raffinaderijen, waar warmteoverdracht en drukweerstand van cruciaal belang zijn.

Materialspecificaties voor flenzen:

1. ASTM A105 (klasse 1):

   • Standaardspecificatie voor gesmeede flenzen van koolstofstaal.
   • Gebruikt voor leidingsystemen met temperaturen tussen -20 °F en 800 °F.

2. ASTM A350 LF2 (klasse 2):

   • Gebruikt voor toepassingen bij lage temperaturen met een breed temperatuurbereik van -50 °F tot 1000 °F.
   • Geschikt voor leidingssystemen die onder cryogene of sub-nul omstandigheden werken.

3. ASTM A182 F5 (klasse 5):

   • Een hoogtemperatuur, hoogsterkte legeringsstaal, geschikt voor temperaturen tot 1000°F of hoger.
   • Vaak gebruikt in de elektriciteitsproductie-industrie, raffinaderijen en hoogtemperatuurleidingssystemen.

ASME B16.5 Afmetingen van flenzen:

• De afmetingen van de Weld Neck Flanges (WNRF) volgens ASME B16.5 variëren afhankelijk van de grootte van de flens en de drukklasse.
• Typische afmetingen omvatten de buitendimeter (OD), de diameter van de bolcirkel (BCD) en de grootte van het bolgat, die variëren afhankelijk van de drukklasse en de nominale buisgrootte (NPS).

ASME B16.5 Klasse 1, Klasse 2,Vloeistoffen of gassen onder druk worden veilig en efficiënt vervoerd in veel verschillende industriële sectoren..

4Titanium:

5Specificatie van ANSI B16.5 Klasse 300 Titanium gespelde halsflens:

Voor de toepassing van deze verordening geldt de volgende bepalingen:

ANSI B16.5 standaard:

• De ANSI B16.5-standaard definieert afmetingen, drukwaarden, toleranties, materialen en markering voor pijpflenzen en flensaansluitingen.
• De standaard is breed erkend en wordt gebruikt in verschillende industrieën voor de specificaties van flenzen.

Klasse 300:

• Klasse 300 verwijst naar de druk van de flens.
• De drukvertraagbaarheid varieert met de temperatuur, maar flenzen van klasse 300 worden gebruikt in systemen die een middelgrote drukweerstand vereisen.

Titaniummateriaal:

• Titanium is een zeer corrosiebestendig materiaal, waardoor het ideaal is voor toepassingen in industrieën zoals chemische verwerking, ontzilting van zeewater, ruimtevaart en mariene omgevingen.
• Titanium flenzen bieden een superieure sterkte-gewichtsverhouding en uitstekende prestaties bij zowel hoge als lage temperaturen.
• De meest gebruikte titaniumklassen voor flenzen zijn Klasse 2 (commercieel zuiver titanium) en Klasse 5 (een legering van titanium met aluminium en vanadium),afhankelijk van de specifieke eisen van de aanvraag.

Verwarmde hals:

• De Weld Neck-flens heeft een lange conische hals, die een sterke, naadloze verbinding biedt wanneer deze aan een buis is gelast.
• De conische hals zorgt ervoor dat de spanning gelijkmatiger over de pijp verdeeld wordt, waardoor het risico op scheuren en storingen wordt verminderd.
• Dit ontwerp maakt de flens ook bestand tegen druk en thermische spanningen, waardoor het een veelvoorkomende keuze is voor hogedruksystemen.

Gezicht opgeheven (RF):

• Het Raised Face (RF) -ontwerp is gebruikelijk voor flenzen die een strak afdichting nodig hebben.
• Het verhoogde gebied zorgt voor een betere dichtheid van de pakking en een effectievere afdichting tussen de flenzen wanneer ze bij elkaar worden geboeid.
• Geheven flenzen worden vaak gebruikt in systemen waarbij de flense wordt gekoppeld aan pakkingen voor afdichting onder druk.

Afmetingen van de flens:

• De afmetingen van de Titaniumweldhalsflens van klasse 300 variëren afhankelijk van de nominale buisgrootte (NPS) en de drukklasse.
• Gewone afmetingen zijn de buitendiameter (OD), de diameter van de bolcirkel (BCD), de diameter van het bolgat en de verhoogde oppervlakte.
• Deze afmetingen zijn gestandaardiseerd volgens de ANSI B16.5-specificatie om de compatibiliteit met andere componenten in het leidingsysteem te waarborgen.

Corrosiebestendigheid:

• Titanium is zeer bestand tegen een verscheidenheid aan corrosieve omgevingen, waaronder zuren, zout water en hoge temperaturen.
• Titanium van graad 2 (commercieel zuiver titanium) wordt veel gebruikt in veel toepassingen vanwege zijn uitstekende corrosiebestendigheid en lage kosten in vergelijking met legeringen zoals graad 5.met een sterkte en hittebestandheid van meer dan 0,15 doch met een corrosiebestandheid van iets minder dan 0,15.

Toepassingen:

• Chemische verwerking: voor systemen die agressieve chemicaliën behandelen, waarbij corrosiebestendigheid van cruciaal belang is.
• Ontzilting van zeewater: Titanium's weerstand tegen zoutwatercorrosie maakt het ideaal voor toepassingen in zee en ontzilting.
• Luchtvaart: lichtgewicht en sterk, titanium wordt gebruikt in hoogwaardige omgevingen met hoge temperaturen.
• Marine: Flangen gemaakt van titanium zijn gebruikelijk in de maritieme industrie vanwege hun vermogen om corrosie in zeewater te weerstaan.
• Energieopwekking: Sommige elektriciteitscentrales gebruiken titaniumcomponenten in warmtewisselaars en andere systemen die aan hoge druk en temperaturen worden blootgesteld.

6Voordelen van Titanium gespannen nekflenzen:

Hoge sterkte-gewichtsverhouding: Titanium is zowel lichtgewicht als sterk, waardoor het nuttig is om het totale gewicht van leidingsystemen te verminderen en tegelijkertijd de sterkte te behouden.

Superieure corrosiebestendigheid: Titanium is vooral effectief in agressieve en hoge temperatuuromgevingen, zoals die in chemische, maritieme en ruimtevaarttoepassingen.

Duurzaamheid en levensduur: Titanium flenzen hebben een lange levensduur vanwege hun vermogen om te weerstaan aan corrosie, schilfering en slijtage, wat resulteert in minder frequent onderhoud en vervanging.

Hoogtemperatuurbestendigheid: Titanium kan presteren in een breed temperatuurbereik, met inbegrip van zowel cryogene als hoge temperatuuromstandigheden.met een vermogen van meer dan 50 W.

Naadloze en sterke lassen: het ontwerp van de lashals zorgt ervoor dat de verbinding tussen de flenster en de pijp sterk is en zorgt voor een soepele overgang om stressconcentratie te voorkomen.
