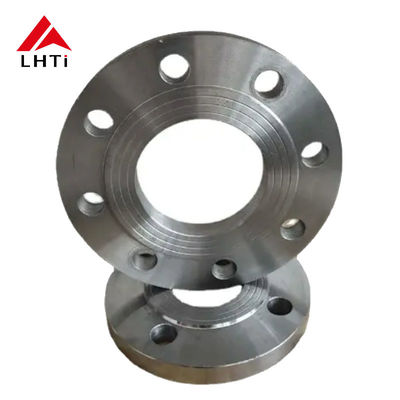

Titaanplaat Flanche Flat DIN Standard Gr1 Gr2 Gr5 PLRF Flange Pipe Flange Plaat voor leidingsystemen

Titaanplaat Flanche Flat DIN Standard Gr1 Gr2 Gr5 PLRF Flange Pipe Flange Plaat voor leidingsystemen

1. Titaniumplaat flens platte DIN-norm:

DIN-normen: de flenzen voldoen aan de normen van het Duitse Instituut voor Normalisatie (DIN), die specifieke afmetingen, materialen,en testprocedures om consistentie en betrouwbaarheid te garanderenDe meest voorkomende DIN-normen voor flenzen zijn onder andere DIN 2573, DIN 2576, DIN 2631.

Flat flange: een plat flange heeft meestal een plat gezicht of oppervlak voor het bouten aan de paringsflange, waardoor een sterke en strakke verbinding ontstaat.

2Specificaties van de kwaliteit:

Klasse 1 (Gr1):

• Materiaal: commercieel zuiver titanium (99,5% zuiverheid), met een uitstekende corrosiebestendigheid en goede buigzaamheid.Het is geschikt voor toepassingen met lage tot matige spanningen en waar corrosiebestendigheid een prioriteit is.
• Toepassingen: algemeen gebruikt in zeer corrosieve omgevingen zoals chemische verwerking, mariene omgevingen en sommige medische toepassingen.

Klasse 2 (Gr2):

• Materiaal: Ook een commercieel zuivere titaniumlegering (99,2% zuiverheid), met een goede balans tussen sterkte, buigzaamheid en corrosiebestendigheid.
• Toepassingen: gebruikt in een breed scala van toepassingen, waaronder de lucht- en ruimtevaart-, maritieme en chemische industrie, waar matige sterkte en hoge corrosiebestendigheid vereist zijn.

Klasse 5 (Gr5):

• Materiaal: Ti-6Al-4V-legering, die 6% aluminium en 4% vanadium bevat.
• Toepassingen: Gr5-titaniumflenzen worden gebruikt in omgevingen met hoge spanningen, zoals ruimtevaart, medische implantaten en industriële leidingsystemen.De hoge sterkte-gewichtsverhouding maakt het ideaal voor deze toepassingen.

PLRF-flens:

• PLRF (Plate Raised Face): Dit verwijst naar een flenstype waarbij het afdichtingsoppervlak boven de bolcirkel wordt verhoogd om een strakker afdichting te creëren.het voorkomen van lekken door de afdichtingsdruk te concentreren op het punt waar de flens met de pakking aansluit.

Gebruik in leidingsystemen:

• Role van het leidingsysteem: Deze titaniumplatenflensjes (Gr1, Gr2, Gr5) worden meestal gebruikt om secties van buizen aan elkaar te verbinden.of een ander onderdeelDe flense en de pakking werken samen om een lekdicht afdichting te garanderen.
• Corrosiebestendigheid: Titan is zeer bestand tegen corrosie, vooral in agressieve omgevingen, zoals chemische of maritieme systemen, waardoor deze flenzen ideaal zijn voor dergelijke toepassingen.
• Sterkte-gewichtsverhouding: Titanium's lichtgewicht maakt het gunstig in systemen waar gewichtsreductie belangrijk is, zoals in de lucht- en ruimtevaart of in machines met hoge prestaties.

3. Specificaties van DIN-flangen:

DIN-flenzen zijn flenzen die voldoen aan de normen van het Duitse Instituut voor Normalisatie (Deutsches Institut für Normung, afgekort DIN).en testprocedures van flenzen, waardoor consistentie en betrouwbaarheid in de pijpleidingsverbindingen worden gewaarborgd.en ruimtevaart vanwege hun hoge kwaliteit en nauwkeurige ontwerp.

DIN-flanken zijn er in verschillende soorten, elk geschikt voor verschillende toepassingen.Deze flenzen hebben een lange nek die de spanning effectiever verdeelt; de norm DIN 2576 definieert blinde flenzen, die worden gebruikt om de uiteinden van buizen of kleppen te sluiten; de norm DIN 2631 specificeert vlakke flenzen (FF),met een diameter van niet meer dan 50 mm,; de norm DIN 2632 definieert verhoogde gevelflenzen (RF), met een verhoogd gebied dat bijdraagt aan een strakker afdichting met de pakking; de norm DIN 2633 omvat ringvormige gewrichtsflenzen (RTJ),een vermogen van meer dan 50 W,.

Belangrijkste specificaties van DIN-flens zijn: nominale diameter (DN), die verwijst naar de nominale grootte van de flens en meestal overeenkomt met de binnendiameter van de buis, bijvoorbeeldDN50 geeft een flens aan voor een buis met een binnendiameter van 50 mmde drukwaarde, die de maximale druk is die een flense kan weerstaan, bepaald door het materiaal en de grootte van de flense; de diameter van de bolcirkel (BCD),de diameter van de cirkel door het midden van de bolgaten- aantal boutengaten, dat doorgaans varieert van 4 tot 12, afhankelijk van de grootte van de flens; - grootte van de boutengaten, de diameter van de boutengaten die overeenstemmen met de voor de installatie gebruikte bouten;dikte van de flens, afhankelijk van de druk en de afmeting; oppervlaktype, die verwijst naar het oppervlak van de flens die in contact komt met de pakking, verkrijgbaar in platte oppervlakte (FF), verhoogde oppervlakte (RF) of ringverbinding (RTJ),afhankelijk van het type flenster; en buitendiameter, de maximale diameter van de flenster.

DIN-flenzen zijn gemaakt van verschillende materialen, meestal koolstofstaal, roestvrij staal, legeringsstaal, titanium en nikkellegeringen.De keuze van het materiaal is afhankelijk van de specifieke eisen van de toepassingZo geldt DIN 17100 voor flenzen van koolstofstaal, DIN 17440 voor flenzen van roestvrij staal en DIN 50304 voor flenzen van gelegeerd staal.

DIN-flanken worden ingedeeld op basis van hun PN (drukclassificatie), die aangeeft welke maximale druk een flens kan weerstaan.PN 10 (maximale druk 10 bar), PN 16 (maximale druk 16 bar), PN 25 (maximale druk 25 bar), PN 40 (maximale druk 40 bar) en hogere classificaties zoals PN 63 en PN 100, geschikt voor hogedruksystemen.

Flensgezichten zijn ook in verschillende soorten verkrijgbaar, zoals platte (FF), verhoogde (RF) en ringvormige gewrichten (RTJ), die in combinatie met pakkingen worden gebruikt om de afdichting te garanderen.De keuze van het type flenster is van cruciaal belang, afhankelijk van de toepassing.

Bovendien wordt bij het ontwerp van DIN-flens ook rekening gehouden met de vereisten voor het matchen van bouten en pakkingen.met een breedte van meer dan 50 mm,; pakkingen worden gebruikt om de sluiting van flens tot flens te garanderen, en de gebruikelijke pakkingsmaterialen zijn rubber, grafiet, PTFE (polytetrafluorethyleen) en metalen materialen,afhankelijk van de werkomstandigheden en kenmerken van het medium.

Ten slotte hebben DIN-flanken doorgaans belangrijke informatie op hun oppervlak gemarkeerd, zoals het logo van de fabrikant, de materialgraad, de druk, de afmetingen, de nominale diameter (DN),en DIN-standaardnummer om kwaliteit en traceerbaarheid te garanderenBovendien worden DIN-flanken tijdens de productie onderworpen aan strenge kwaliteitsonderzoeken, waaronder drukonderzoeken, materiaalonderzoeken en afmetingsinspecties.om ervoor te zorgen dat zij voldoen aan de verwachte eisen.

Door zich aan de DIN-normen te houden, kunnen fabrikanten de consistente kwaliteit van flenzen wereldwijd garanderen.ervoor zorgen dat flenzen van verschillende fabrikanten perfect bij elkaar passen en voldoen aan de behoeften van verschillende industriële leidingsystemen.

4. Specificaties voor DIN2501 PN40 Titanium Plate Flange

5Voordelen van Titanium gespannen nekflenzen:

Hoge sterkte-gewichtsverhouding: Titanium is zowel lichtgewicht als sterk, waardoor het nuttig is om het totale gewicht van leidingsystemen te verminderen en tegelijkertijd de sterkte te behouden.

Superieure corrosiebestendigheid: Titanium is vooral effectief in agressieve en hoge temperatuuromgevingen, zoals die in chemische, maritieme en ruimtevaarttoepassingen.

Duurzaamheid en levensduur: Titanium flenzen hebben een lange levensduur vanwege hun vermogen om te weerstaan aan corrosie, schilfering en slijtage, wat resulteert in minder frequent onderhoud en vervanging.

Hoogtemperatuurbestendigheid: Titanium kan presteren in een breed temperatuurbereik, met inbegrip van zowel cryogene als hoge temperatuuromstandigheden.met een vermogen van meer dan 50 W.

Naadloze en sterke lassen: het ontwerp van de lashals zorgt ervoor dat de verbinding tussen de flenster en de pijp sterk is en zorgt voor een soepele overgang om stressconcentratie te voorkomen.
