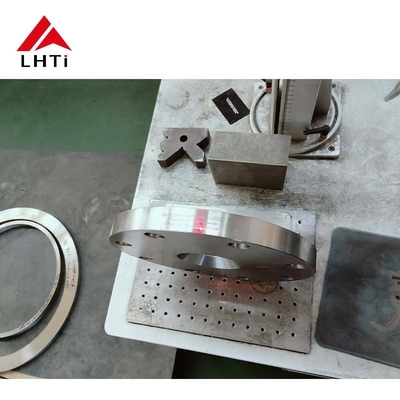

Gr5 Gr7 Klasse 150 ASME B16.5 Titanium flenzen Slip On Flange Geheven gezicht SORF voor leidingsystemen

Gr5 Gr7 Klasse 150 ASME B16.5 Titanium flenzen Slip On Flange Geheven gezicht SORF voor leidingsystemen

Samenvatting:

Titaniumlegeringen, in het bijzonder Gr5 en Gr7, worden in toenemende mate gebruikt voor de vervaardiging van flenzen in industriële toepassingen vanwege hun uitzonderlijke corrosiebestendigheid, hoge sterkte/gewichtsverhouding,ASME B16.5 is een algemeen erkende standaard die het ontwerp, de afmetingen, de materialspecificaties,en drukindicatoren voor flenzen die worden gebruikt in industriële leidingsystemenDit artikel richt zich op het ontwerp en de toepassing van titaniumflansjes van de categorieën Gr5 en Gr7 overeenkomstig de norm ASME B16.5, met bijzondere nadruk op de categorieën Flat Flange, Slip-On Flange, Class 150,Gezicht opgeheven (SORF)Het artikel onderzoekt de materiële eigenschappen, de voordelen en de fabricageprocessen van deze titaniumflenssen,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure., ruimtevaart, scheepsbouw en energieopwekking.

1Inleiding

Flenzen zijn cruciale onderdelen in industriële leidingsystemen en fungeren als de interface tussen leidingen, kleppen en andere apparatuur.5 bevat de specificaties voor flenzen die in leidingsystemen worden gebruiktOnder de verschillende materialen die worden gebruikt voor de constructie van flenzen, hebben titaniumlegeringen aanzienlijke aandacht gekregen vanwege hun hoge sterkte, laag gewicht,en uitzonderlijke corrosiebestendigheidTitaniumlegeringen van Gr5 (Ti-6Al-4V) en Gr7 (Ti-0,15Pd) zijn bijzonder geschikt voor de vervaardiging van flenzen in toepassingen die zowel structurele integriteit als weerstand tegen ruwe omgevingen vereisen.

Dit document heeft tot doel het ontwerp, de productieprocessen en de toepassingen van ASME B16.5 Gr5 en Gr7 titaniumflanken te onderzoeken, met name met betrekking tot klasse 150, platte flanken, opschuifbare flanken,Gezicht opgeheven (SORF)In het artikel wordt ook gekeken naar de voordelen van het gebruik van titaniumlegeringen ten opzichte van andere materialen in industriële omgevingen.

2Overzicht van ASME B16.5 norm:

De ASME-norm B16.5 specificeert de eisen voor flenzen, met inbegrip van hun afmetingen, materialen en drukindicatoren.Het is essentieel om de gelijkheid en de integriteit van flensverbindingen in een breed scala van industriële toepassingen te waarborgen.Een aantal van de belangrijkste aspecten die door de ASME B16.5 standaard worden behandeld, zijn:

• Flangentypen: de norm omvat een verscheidenheid aan flangentypen, waaronder Weld Neck, Blind, Slip-On en Flat Flanges.
• Drukwaarden: de norm classificeert flenzen op basis van hun drukwaarden, variërend van klasse 150 tot klasse 2500.
• Materialspecificaties: het materiaal van de flenster is van cruciaal belang bij het bepalen van de prestaties onder verschillende bedrijfsomstandigheden.Titaniumlegeringen zoals Gr5 en Gr7 zijn in de norm opgenomen vanwege hun superieure eigenschappen..

3. Materiële eigenschappen van titaniumlegeringen van de categorieën 5 en 7:

3.1 Titaniumlegering (Ti-6Al-4V) van graad 5
Gr5 titaniumlegering, ook bekend als Ti-6Al-4V, is de meest gebruikte titaniumlegering en bestaat voor 90% uit titanium, 6% uit aluminium en 4% uit vanadium.laag gewichtDe eigenschappen van de titaniumlegering Gr5 zijn onder meer:

• Strengte: 900-1,100 MPa
• Vermogensterkte: 850-1000 MPa
• Corrosiebestendigheid: Uitstekende weerstand tegen zout water, zuren en chloriden, waardoor het ideaal is voor maritieme en chemische verwerkingstoepassingen.
• Toepassingen: lucht- en ruimtevaart, medische implantaten en industriële leidingsystemen die hoge sterkte en lichtgewicht vereisen.

3.2 Titaniumlegering Gr7 (Ti-0,15Pd)
Gr7 titaniumlegering, ook bekend als Ti-0,15Pd, is een variant van commercieel zuiver titanium met een kleine toevoeging van palladium (0,15%).met name in agressieve omgevingen zoals zuurstoffen van hoge zuiverheid en zeewaterDe eigenschappen van de titaniumlegering Gr7 zijn onder meer:

• Strengte: 550-700 MPa
• Vermogensterkte: 450-650 MPa
• Corrosiebestendigheid: Uitstekende weerstand tegen een breed scala aan corrosieve omgevingen, met name in de chemische en maritieme industrie.
• Toepassingen: chemische verwerking, scheepsbouw en andere toepassingen waarbij een betere corrosiebestendigheid vereist is.

4. Ontwerp van ASME B16.5 Titanium flenzen:

Het ontwerp van titaniumflens volgt de ASME-norm B16.5, waarbij bijzondere aandacht wordt besteed aan de eigenschappen van het materiaal en de beoogde toepassing.Titanium flenzen zijn ontworpen om specifieke drukniveaus te hanteren, waarbij klasse 150 een van de meest gebruikte classificaties is voor systemen met een gemiddelde druk.

4.1 Flangen van klasse 150
Titaniumflenzen van klasse 150 zijn geschikt voor toepassingen onder middeldruk waarbij de werkdruk bij omgevingstemperatuur niet meer dan 150 pond per vierkante inch (psi) bedraagt.Ze worden vaak gebruikt in leidingsystemen in industrieën zoals chemische verwerking, elektriciteitsopwekking en waterzuivering.

4.2 Flenstypen

• Vlakke flenzen: Vlakke flenzen hebben een plat gezicht zonder verhoogd gebied.
• Slip-on flenzen: deze flenzen zijn ontworpen om over de pijp te glijden en worden op hun plaats gelast.
• Verhoogde flenzen (SORF): Verhoogde flenzen hebben een klein verhoogd gebied rond de opening van de flense om een strakker afdichting te creëren wanneer ze aan de paringsflense worden geboeid.SORF-flenzen worden veel gebruikt in hogedruksystemen en staan bekend om een betrouwbaarder afdichting.
• Slip-On Flat Face (SOFF): Deze flenzen combineren de kenmerken van slip-on en flat face ontwerpen.Ze worden vaak gebruikt in systemen waar de flenzen worden blootgesteld aan lage druk en vereisen makkelijke montage en demontage.

5. Vervaardiging van flenzen van titanium:

Bij de vervaardiging van titaniumflens zijn verschillende belangrijke processen nodig om ervoor te zorgen dat het eindproduct voldoet aan de dimensionale en materiële specificaties van de ASME-norm B16.5.

5.1 Materiaalselectie
Het selecteren van de juiste titaniumlegering (Gr5 of Gr7) is cruciaal voor de prestaties van de flenzen.temperatuur, en corrosiepotentieel.

5.2 Bewerking en vormgeving
Titanium flenzen worden geproduceerd door middel van processen zoals smeden, bewerken en lassen.terwijl de bewerking wordt gebruikt om de vereiste afmetingen en oppervlakteafwerking te bereiken.

5.3 Laswerk
Bij het lassen van titaniumflanken moet bijzondere zorg worden gedragen om besmetting te voorkomen, aangezien titanium zeer reactief is op zuurstof.,worden gewoonlijk gebruikt voor titanium flenzen.

5.4 Oppervlaktebehandeling
Titaniumflanken kunnen oppervlaktebehandelingen ondergaan, zoals anodiseren of passiveren, om hun corrosiebestendigheid te verbeteren en hun algehele prestaties in ruwe omgevingen te verbeteren.

6- Toepassingen van titanium flenzen in de industrie:

Titanium flenzen, met name Gr5 en Gr7, worden gebruikt in verschillende industriële toepassingen vanwege hun uitstekende eigenschappen.

• Chemische verwerking: de corrosiebestendigheid van titanium maakt het ideaal voor het behandelen van agressieve chemicaliën in processen zoals distillatie, filtratie en mengen.
• Marine engineering: Het vermogen van titanium om corrosie in zeewater te weerstaan, maakt het een ideaal materiaal voor flenzen die worden gebruikt in scheepsleidingsystemen.
• Luchtvaart: Gr5-titanium wordt vaak gebruikt in luchtvaart toepassingen vanwege zijn sterkte, lichtgewicht en duurzaamheid onder extreme omstandigheden.
• Energieopwekking: Titaniumflenzen worden gebruikt in stoom- en gasturbines, evenals in warmtewisselaars, waar hoge sterkte en weerstand tegen warmte en corrosie cruciaal zijn.

7Conclusie:

ASME B16.5 Gr5 en Gr7 titanium flenzen zijn essentiële onderdelen in veel industriële leidingsystemen.en uitstekende corrosiebestendigheidDe zorgvuldige selectie van het type flens, het materiaal, de afmetingen en de afmetingen van de vloeistof en de afmetingen van de vloeistof is van groot belang.met een vermogen van niet meer dan 50 W.5 standaard zorgt voor de betrouwbaarheid en de prestaties van deze flenzen in industriële toepassingen.Titaniumlegeringen zoals Gr5 en Gr7 zullen een steeds belangrijkere rol spelen in de flensproductie..
