Gr2 Titanium Weld Neck Flens WNRF ANSI B16.5

Merknaam:	LHTi
Modelnummer:	WN
MOQ:	1 PC
Prijs:	$15.5-75.5 / pc
Betalingsvoorwaarden:	L/C, T/T, D/P, D/A, Western Union
Toeleveringsvermogen:	1000000 PCs per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China, Shaanxi, Baoji (de titaniumvallei van China)

Certificering:

ISO9001:2015

Standaard:

ANSI/ASME/ASTM B16.5, ASTM B381

Type:

WN (lashalsflens)

Materiaal:

Titaan Gr2

Maat:

1/2“ - 36“

Klas:

CL150 CL300 CL600 CL900 CL1500 CL2500 CL3000

Kwaliteitstest:

UT, PT enz.

MOQ:

1 st

De derde partij test:

TUV, SGS, BV enz.

Verpakking Details:

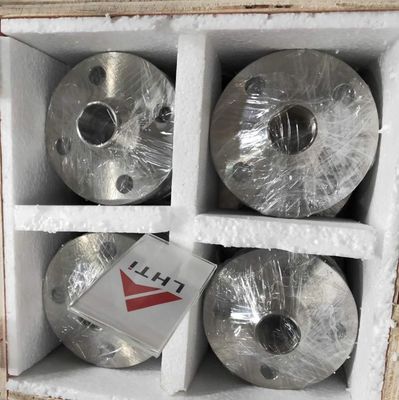

Standaard het uitvoeren verpakking: buiten beschermend schuim en EPE binnen en triplexgeval.

Levering vermogen:

1000000 PCs per maand

Markeren:

de pijpflenzen van de lashals

de flenzen van titaniumgr. 2

Productbeschrijving

Gr2 Titanium Weld Neck Flens WNRF ANSI B16.5

Een weld neck flens heeft een taps toelopende hals en wordt stompgelast aan de pijp, zodat de verbinding sterker is en minder snel vervormt dan een vlakke gelaste verbinding. De twee halzen van een weld neck flens staan tegenover elkaar en de verbindende uiteinden worden aan het apparatuurnozel of het pijpeinde gelast. Omdat de hals de naaf versterkt en spanning weg van het flensvlak verplaatst, wordt een titanium weld neck flens normaal gesproken gekozen voor leidingen en apparatuur die werken onder hogere druk of over een breed temperatuurbereik. Onze WN flenzen zijn gesmeed uit Gr2 titanium en bewerkt met een verhoogd vlak volgens ANSI B16.5, wat het verbindingsoppervlak vrijhoudt van vervorming door laswarmte.

Technische Specificaties

Type	WN, weld neck flens
Materiaal	Titanium Gr2 (ook verkrijgbaar in Gr1, Gr5, Gr7, Gr12)
Standaard	ANSI / ASME / ASTM B16.5, ASTM B381
Maat	1/2 inch tot 36 inch (DN15 tot DN900)
Drukklasse	CL150, CL300, CL600, CL900, CL1500, CL2500
Afdichtingsvlak	Verhoogd vlak (RF), FF, RTJ
Aansluiting	Stompgelast met hals
Kwaliteitstest	UT, PT, PMI en materiaaltestrapport EN 10204 3.1
Onafhankelijke Test	TUV, SGS, BV

Chemische Samenstelling van Gr2 Titanium (%)

Kwaliteit	Ti min	C max	Fe max	H max	N max	O max
Gr 2	99.2	0.10	0.30	0.015	0.03	0.25

Mechanische Eigenschappen van Gr2 Titanium

Eigenschap	Waarde
Dichtheid	4.5 g/cm3
Smeltpunt	1665 °C (3030 °F)
Treksterkte	49900 psi (344 MPa)
Vloeigrens (0.2% offset)	39900 psi (275 MPa)
Rek	20 %

Gelijkwaardige Kwaliteiten voor Gr2 Titanium

Materiaal	Werkstoff-nr.	UNS
Titanium Gr 2	3.7035	R50400

Productfoto's

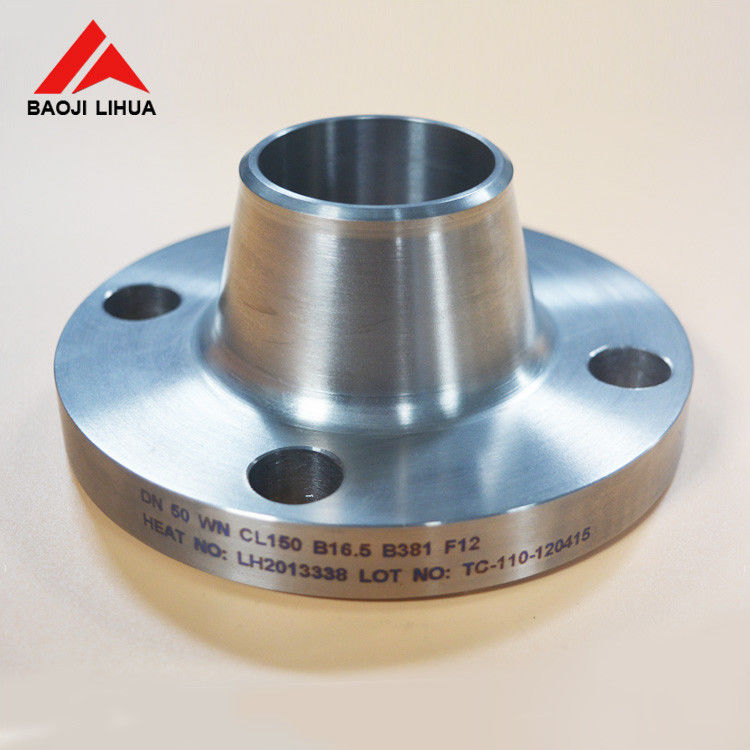

Gr2 titanium weld neck flange raised face

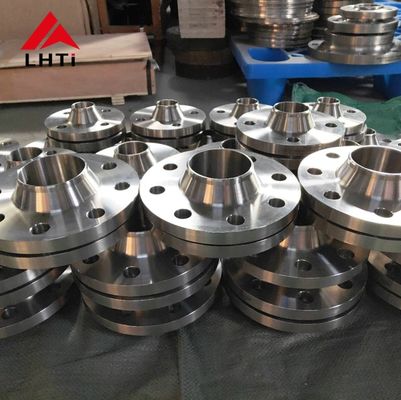

WN forged titanium flange ANSI B16.5

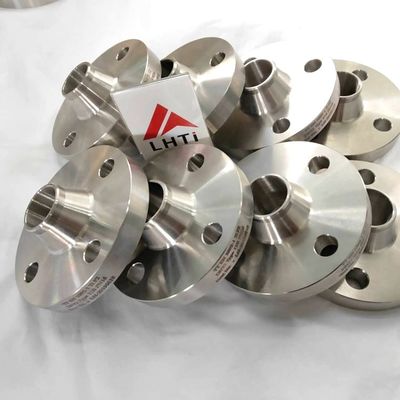

Titanium Gr2 weld neck flange detail

Toepassingen en Service

Weld neck flenzen worden vaak gebruikt op leidingen en apparatuur die boven 2.0 MPa (Klasse 150 / PN20) lopen, op pijpleidingen met fluctuerende of hoge temperaturen, en op leidingen die kostbare, brandbare of moeilijk af te dichten media transporteren. Typische toepassingen zijn ketel- en drukvatnozzles, aardolie- en chemische procesleidingen, scheepsbouw, metallurgie, voedselverwerking en algemene hogedrukpijpaansluitingen. Omdat titanium chlooriden en zeewater weerstaat, zijn deze flenzen ook zeer geschikt voor ontziltings-, maritieme en chemische installaties. Maten, drukklassen, afdichtingsvlakken en halsafmetingen kunnen worden geleverd volgens de tekening of volgens de vereiste standaard.
