GR2 GR5 Titanium slip on flange ASME ANSI B16.5 gesmeed en CNC bewerk

Gedetailleerde informatie

Plaats van herkomst:

Baoji, China

Certificering:

ISO9001, TUV etc.

Type:

WN, SO, BL, SW, PL, lap joint, op maat.

Standaard:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

materiaal:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

sollicitatie:

Deze producten worden gebruikt in auto's, glazen, medische apparatuur, elektronica, petrochemische a

Afdichtingsoppervlak:

Maat:

1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000)

Druk:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, ENZ.

Oppervlak:

Gepolijst

Techniek:

Gesmeed en CNC-bewerk.

Inspectie:

Ultrasone testen en materiaalonderzoek EN10204.3.1

Verpakking Details:

Verpakt door schuim in triplexdoos voor de uitvoer

Levering vermogen:

5000 PCs per maand

Markeren:

Productbeschrijving

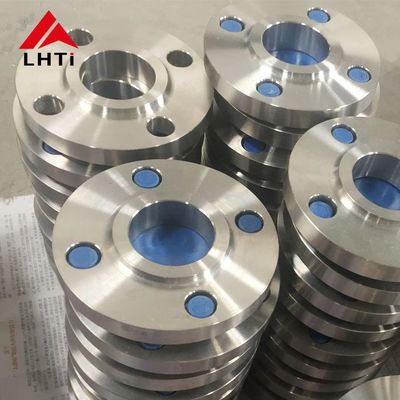

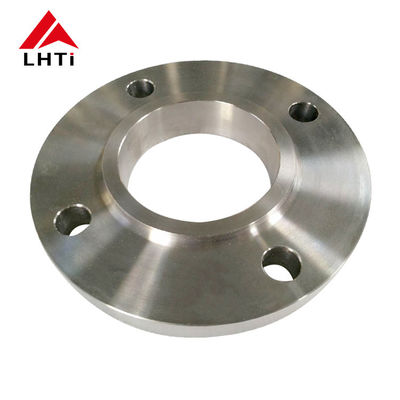

GR2 GR5 Titanium SO-flens - Opsteekflens ASME ANSI B16.5

Hoogwaardige titanium opsteekflenzen vervaardigd volgens de ASME ANSI B16.5-normen, verkrijgbaar in titaniumlegeringen van klasse 2 en klasse 5.

Vereisten voor chemische samenstelling

Cijfer	N	C	H	Fe	O	Al	V	Pd	ma	Ni	Ti
Gr1	0,03	0,08	0,015	0,20	0,18	/	/	/	/	/	bal
Gr2	0,03	0,08	0,015	0,30	0,25	/	/	/	/	/	bal
Gr5	0,05	0,08	0,015	0,40	0,20	5,5 ~ 6,75	3,5 ~ 4,5	/	/	/	bal
Gr7	0,03	0,08	0,015	0,30	0,25	/	/	0,12~0,25	/	/	bal
Gr12	0,03	0,08	0,015	0,30	0,25	/	/	/	0,2~0,4	0,6~0,9	bal

Vereisten voor treksterkte

Cijfer	Treksterkte (min)	Opbrengststerkte (min)	Verlenging (%)
1	35 KSI / 240 MPa	20 Ksi / 138 MPa	24
2	50 KSI / 345 MPa	40 Ksi / 275 MPa	20
5	130 KSI / 895 MPa	120 Ksi / 828 MPa	10
7	50 KSI / 345 MPa	40 Ksi / 275 MPa	20
12	70 KSI / 438 MPa	50 Ksi / 345 MPa	18

Titanium flensspecificaties

Materiële kwaliteit:Gr1, Gr2, Gr3, Gr4, Gr7, Gr9
Standaard:ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5
Productietechniek:Gesmeed en CNC-gefreesd
Flenstypen:WN, SO, BL, SW, PL, Overlapverbinding, aangepast
Toepassingen:Automotive, optische, medische apparatuur, elektronica, petrochemische apparatuur, pompkleppen, pijpleidingsystemen, lucht- en ruimtevaart, maritieme industrie
Belangrijkste voordelen:Verlengde levensduur, superieure corrosiebestendigheid, hoge vloeigrens en treksterkte
