Titanium Plaatflens PL DN40 RF ANSI B16.5

Merknaam:	LH-Ti
Modelnummer:	Links-BL
MOQ:	1 stuk
Prijs:	US dollar $30/pc--US dollar $80/pc
Betalingsvoorwaarden:	L/C, T/T, Western Union
Toeleveringsvermogen:	5000 PCs per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Baoji, China

Certificering:

ISO9001, TUV etc.

Type:

WN, SO, BL, SW, PL, lap joint, op maat.

Standaard:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Materiaal:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

Sollicitatie:

Deze producten worden gebruikt in auto's, glazen, medische apparatuur, elektronica, petrochemische a

Afdichtingsoppervlak:

Maat:

1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000)

Druk:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, ENZ.

Oppervlak:

Gepolijst

Techniek:

Gesmeed en CNC-bewerk.

Inspectie:

Ultrasone testen en materiaalonderzoek EN10204.3.1

Verpakking Details:

Verpakt door schuim in triplexdoos voor de uitvoer

Levering vermogen:

5000 PCs per maand

Markeren:

titaniumflens DN40 RF25

een titaniumflens DN40

van titanium met RF25-gevel

Productbeschrijving

Titanium Plaatflens PL DN40 RF ANSI B16.5

Deze titanium plaatflens (PL-type) is een gesmeed, CNC-bewerkte onderdeel met een verhoogde spie, gemaakt volgens DN40 en de ANSI B16.5-standaard. Een plaatflens wordt met de spieflens verbonden door de pijpwand, wat zorgt voor een eenvoudige en compacte verbinding voor leidingen met lage tot middelhoge druk. De gesmede body is dicht en vrij van porositeit, de gepolijste spie zorgt ervoor dat de pakking gelijkmatig afdicht, en de verhoogde spie concentreert de boutbelasting waar de afdichting nodig is. Titanium is bestand tegen chloriden, zeewater en veel zuren en weegt ongeveer de helft van staal. Elk onderdeel wordt gecontroleerd door ultrasoon onderzoek en verzonden met een materiaaltestrapport volgens EN 10204 3.1.

Technische Specificaties

Product	Titanium plaatflens (PL)
Standaard	ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220
Types	PL, WN, SO, BL, SW, lap joint, op maat gemaakt
Kwaliteit	Gr1, Gr2, Gr5, Gr7, Gr12
Maatbereik	1/2 inch tot 60 inch (DN15 tot DN1200)
Drukklasse	150# tot 2500#, PN6 tot PN64
Afdichtingsoppervlak	RF (verhoogde spie)
Techniek	Gesmeed en CNC-bewerk
Inspectie	Ultrasoon onderzoek en EN 10204 3.1 rapport

Chemische Samenstelling Vereisten (max %)

Kwaliteit	N	C	H	Fe	O	Al	V	Pd	Mo	Ni
Gr1	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5-6.75	3.5-4.5	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12-0.25	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.2-0.4	0.6-0.9

Treksterkte Vereisten

Kwaliteit	Trek (min)	Vloeigrens (min)	Rek
1	240 MPa / 35KSI	138 MPa / 20KSI	24%
2	345 MPa / 50KSI	275 MPa / 40KSI	20%
5	895 MPa / 130KSI	828 MPa / 120KSI	10%
7	345 MPa / 50KSI	275 MPa / 40KSI	20%
12	438 MPa / 70KSI	345 MPa / 50KSI	18%

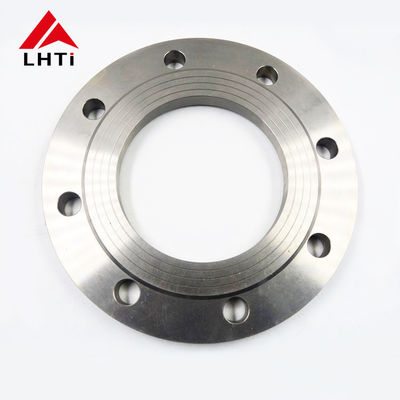

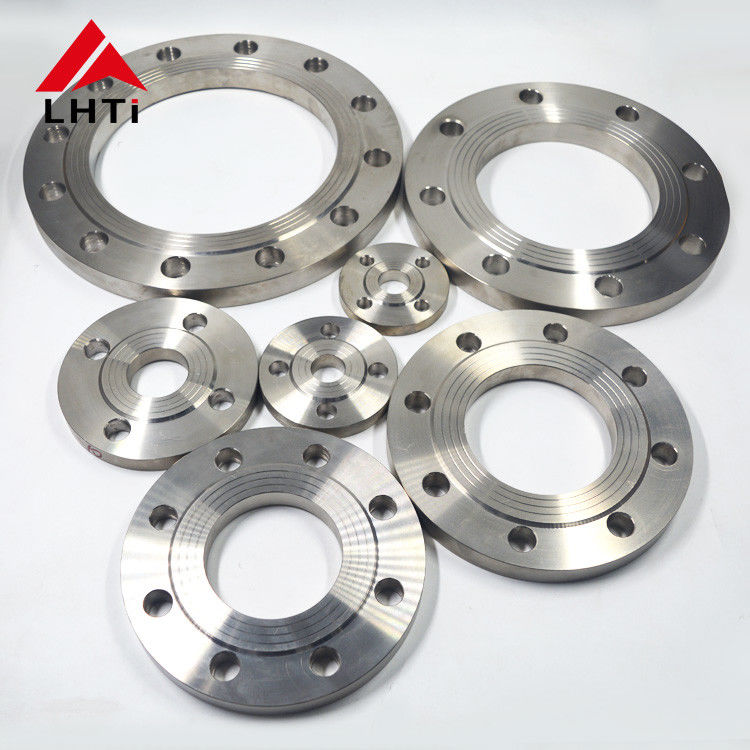

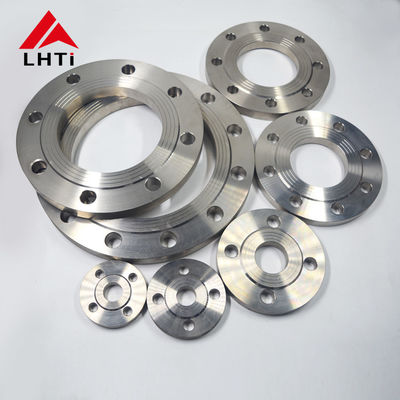

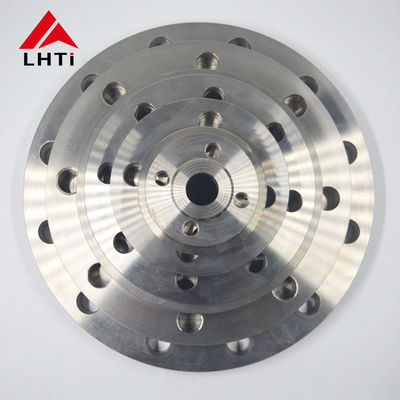

Productfoto

Titanium plate flange PL DN40 raised face

Toepassingen

De plaatflens wordt gemonteerd waar een compacte, corrosiebestendige verbinding nodig is. Veelvoorkomende toepassingen zijn procesleidingen, pomp- en klemaansluitingen, waterbehandelings- en ontziltingsleidingen, olie- en gasdienst, chemische apparatuur, maritieme leidingen en algemene techniek. Omdat de maat, drukklasse en spie naar tekening kunnen worden geproduceerd, kan de flens worden aangepast aan bestaande leidingen en pakkingstandaarden. Elke partij wordt gecontroleerd op afmetingen, spieafwerking en materiaal voordat deze in houten kisten voor export wordt verpakt.
