Gesmede Gr2 Titanium WN RF Flens ANSI B16.5

Merknaam:	LH-Ti
Modelnummer:	Links-BL
MOQ:	1 stuk
Prijs:	US dollar $30/pc--US dollar $80/pc
Betalingsvoorwaarden:	L/C, T/T, Western Union
Toeleveringsvermogen:	5000 PCs per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Baoji, China

Certificering:

ISO9001, TUV etc.

Type:

WN, SO, BL, SW, PL, lap joint, op maat.

Standaard:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Materiaal:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

Sollicitatie:

Deze producten worden gebruikt in auto's, glazen, medische apparatuur, elektronica, petrochemische a

Afdichtingsoppervlak:

Maat:

1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000)

Druk:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, ENZ.

Oppervlak:

Gepolijst

Techniek:

Gesmeed en CNC-bewerk.

Inspectie:

Ultrasone testen en materiaalonderzoek EN10204.3.1

Verpakking Details:

Verpakt door schuim in triplexdoos voor de uitvoer

Levering vermogen:

5000 PCs per maand

Markeren:

WN Titanium flens ANSI B16.5

RF-schakelingshals van titanium flens

1/2" titanium RF flens

Productbeschrijving

Gesmeed Gr2 Titanium WN RF Flange ANSI B16.5

Deze lashalsflens is gesmeed uit titanium van kwaliteit 2, CNC-bewerkte en afgewerkt met een verhoogd gezicht volgens ANSI B16.5De lange conische hals is aan de pijp gesoldeerd, zodat het gewricht de lading soepel draagt en de druk goed houdt.daarom wordt een WN-flens vaak geselecteerd voor lijnen met hoge druk en hoge temperatuurTitanium houdt het gewricht licht en sterk bestand tegen chloriden, zeewater en veel zuren, en de gesmeed structuur geeft een dichte, uniforme korrels die machines schoon en houdt zijn gezicht vlak.

Technische specificaties

Type	WN lashalsflens
Materiaal	Gr1, Gr2, Gr3, Gr4, Gr7, Gr9
Standaard	ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116
Verzegelingsoppervlak	RF (opgetrokken gezicht)
Grootte	NPS 1/2 tot en met NPS 24 (DN10 tot en met DN2000)
Druk	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 tot PN64
Techniek	gesmeed en CNC-bewerkt
Oppervlakte	gepolijst
Inspectie	Ultrasone tests en materiaalonderzoek EN 10204 3.1

Chemische samenstellingseisen (%)

Graad	N	C	H	Fe	O	Al	V	Pd	Mo.	Ni	Ti
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	bal
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	bal
Gr5	0.05	0.08	0.015	0.40	0.20	5.5 tot 6.75	3.5 tot 4.5	/	/	/	bal
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12 tot 0.25	/	/	bal
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2~0.4	0.6~0.9	bal

Verplichtingen inzake treksterkte

Graad	Treksterkte min	Kracht van het rendement min.	Verlenging (%)
1	35 KSI / 240 MPa	20 KSI / 138 MPa	24
2	50 KSI / 345 MPa	40 KSI / 275 MPa	20
5	130 KSI / 895 MPa	120 KSI / 828 MPa	10
7	50 KSI / 345 MPa	40 KSI / 275 MPa	20
12	70 KSI / 438 MPa	50 KSI / 345 MPa	18

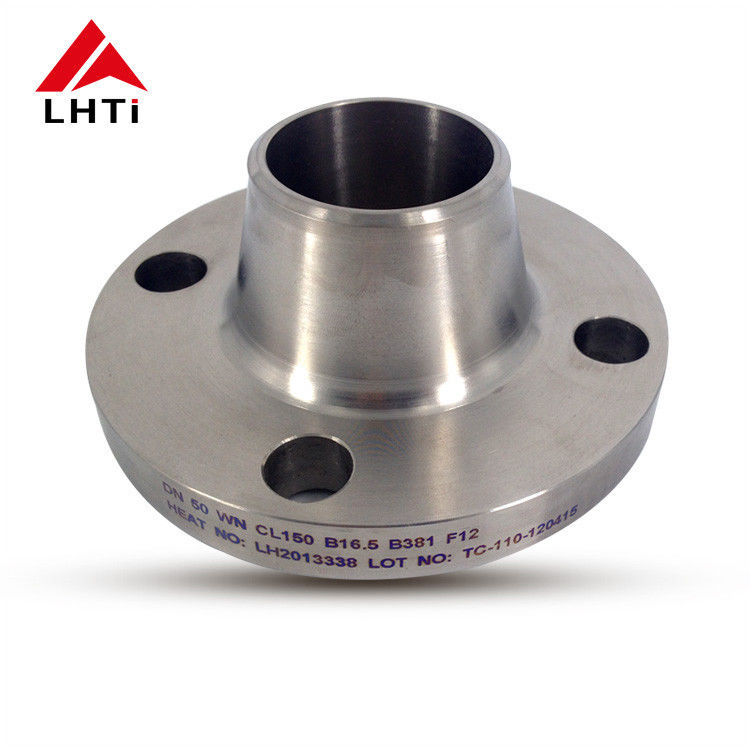

Foto's van het product

Forged Gr2 titanium WN RF flange ANSI B16.5

Toepassingen en kwaliteitsborging

Deze typen lashalsflens worden gebruikt op pompen en kleppen, pijpleidingen, drukvaten, chemische en petrochemische installaties,lucht- en ruimtevaartgrondapparatuur en offshore- en maritieme systemen waarvoor een lichtflens is vereist die bestand is tegen chloriden en zeewaterDe kwaliteitscontrole omvat mechanische tests (tanningssterkte en hardheid), chemische analyses door middel van spectra en PMI,afmetingscontroles van de inkoop van materialen tot de uiteindelijke levering, en volledige certificatiedocumentatie, met ultrasone testen en op verzoek een materiaaltestrapport volgens EN 10204 3.1.
