Gr1 en Gr2 Titanium Flenzen: TA Kwaliteiten Uitgelegd

Titaniumflangen van klasse 1 en 2: TA-klassen worden uitgelegd

De meeste internationale tekeningen en certificaten gebruiken de ASTM-klassen Gr1 en Gr2.ook werken aan de GB/T TA-markeringDe twee systemen omschrijven dezelfde metalen onder verschillende namen en een kooporder die ze vermengt zonder te zeggen welke regelt, is een gemeenschappelijke bron van vertraging bij goedereninvoer.

TA0 tot TC4: Wat de Chinese merken betekenen

Het GB/T titanium systeem gebruikt TA voor bijna zuivere soorten, TB voor bèta-legeringen en TC voor alfa-bèta-legeringen.TA2 is de standaard industriële zuiverheidsgraad en komt overeen met Gr2. TA3 past bij Gr3. TA9 is de palladiumgemodificeerde kwaliteit en past bij Gr7, en TA10 is de molybdeennickelklasse en past bij Gr12. TC4 is Ti-6Al-4V en past bij Gr5.

Een certificaat wordt gewoonlijk aan één systeem afgegeven, dus in de bestelling moet de naam van het systeem worden vermeld waarmee de ontvangende inspectie zal vergelijken.Als op de tekening staat TA2 en in het rapport staat Gr2, heeft de inspecteur een schriftelijke gelijkwaardigheid nodig in het dossier, of het materiaal zal in quarantaine blijven terwijl iemand het bevestigt.

Keuze tussen Gr1 en Gr2 voor een flenster

Het verschil tussen Gr1 en Gr2 is zuurstof, niet legering: ongeveer 0,18 procent tegen 0,25 procent. Dat verhoogt de treksterkte van 240 tot 345 MPa en de opbrengst van 138 tot 275 MPa,en het is de reden Gr2 is de standaard voor een flensEen gespannen verbinding legt de kop in compressie rond de pakking en een zachte Gr1-kop met een grote diameter zal zich vervormen onder de voorbelasting van de boor voordat de pakking is gezeten.

Gr1 heeft nog steeds een plaats. Het is de meer vormbare van de twee, het is gemakkelijker te buigen en het heeft een diepere pakketgroef afdruk bij lage boutenbelasting, die geschikt is voor lage druk water en nutslijnen.Wat niet past is een klasse 900 of 1500 verbinding waar de boortbelasting hoog is en het gezicht plat moet blijven door middel van verschillende make-ups.

De chemische dienst bepaalt meer dan kracht

Het toepassingsgebied op deze pagina luidt chemische industrie, en in die dienst wordt de kwaliteit gekozen op basis van het medium in plaats van de sterkte.Gr2 is het algemene antwoord voor oxiderende zuren en voor neutrale oplossingenGr7 is het antwoord waar chloriden aanwezig zijn, omdat de palladium toevoeging het metaal laat repassiveren in plaats van pitting.waar het molybdeen en nikkel het werk doen dat palladium niet kan.

Twee van die keuzes worden in de praktijk vaak omgekeerd. Gr12 wordt vaak aangeboden als een algemene upgrade ten opzichte van Gr2, maar het is zwakker dan Gr7 in chloriden en mag niet worden gebruikt voor zeewater.Gr7 wordt vaak aangeboden waar er zuur voorkomt, maar het voordeel verdwijnt in sterk oxiderend zuur waar gewone Gr2 goed presteert tegen een lagere prijs.

ANSI en ASME zijn één norm

De titel van deze pagina herhaalt de norm twee keer, eenmaal als ANSI B16.5 en eenmaal als ASME B16.5Dat zijn dezelfde documenten: ANSI is de oudere naam van de organisatie die nu als ASME publiceert, en B16.5 heeft al decennia lang het ASME-prefix.maar het is een teken dat het attribuut blok werd geschreven voor zoeken in plaats van voor een tekening.

Het productnaamveld is een meer ernstige inconsistentie: er staat ANSI titanium blinde flense, terwijl de pagina titel en de beschrijving flensen in het algemeen beschrijven.Een blinde flens is een specifieke vorm zonder boorAls het aan te bieden artikel een lashals of een slip is, dient dit veld te worden gecorrigeerd voordat het bod wordt uitgebracht, omdat het type de prijs meer bepaalt dan enig ander enkel veld.

Bestelnota's

Het type is het veld dat het vaakst ontbreekt bij vragen die uit een zoekopdracht komen,En het is het eerste wat een werk nodig heeft om te citeren: een blind, een lashals en een slip-on van dezelfde grootte en klasse zijn drie verschillende gietstukken of smeedstukken met drie verschillende gewichten.

Op deze pagina wordt in het materiaalveld de gr2, gr7 en gr12 vermeld, terwijl in de titel en de beschrijving de gr1 en de gr2 worden vermeld.En een koper die Gr1 nodig heeft, moet dat expliciet zeggen.In het techniekveld staat Froged, wat een spelling is van vervalst, en in het inspectieveld belooft een ultrasone test met een 3.1 rapport, wat de combinatie is om de bestelling te houden.

De grootte en druk volgen het patroon van de andere pagina's in dit bereik: NPS 1/2 tot 24 staat naast DN 10 tot 2000, maar NPS 24 is DN 600, dus de in haakjes geplaatste figuur overschat het bereik voor een B16.5 flenzenKlasse 150 tot 2500 is consistent met B16.5. Citeer de klasse, niet een omgezette druk in bar, omdat de klasse stelt de bouten cirkel en de pakking evenals de muur.

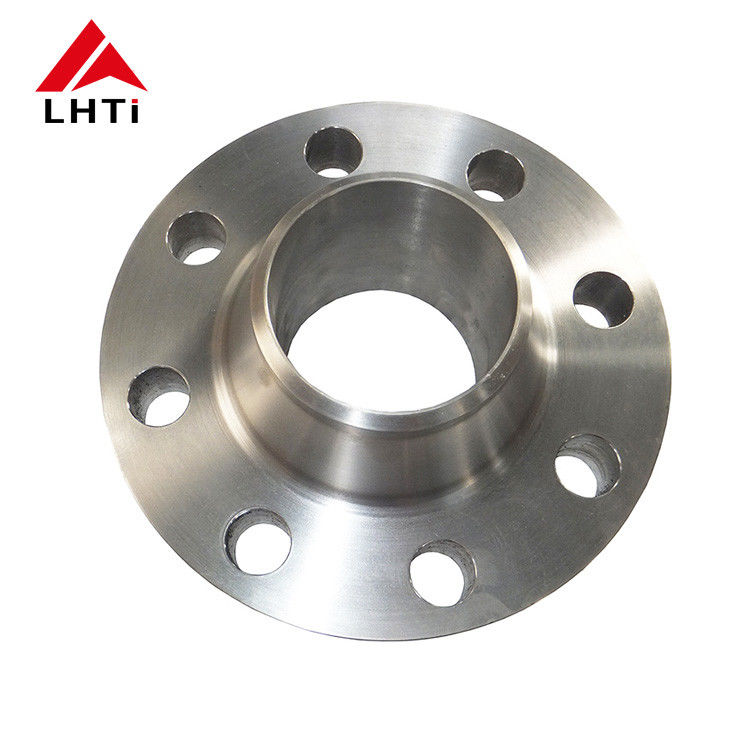

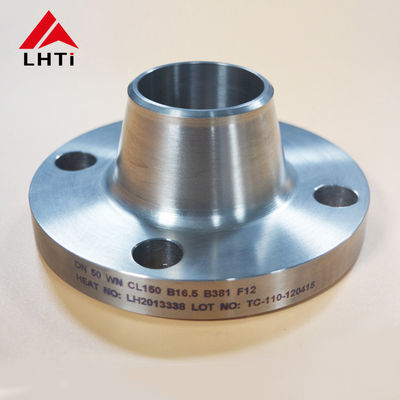

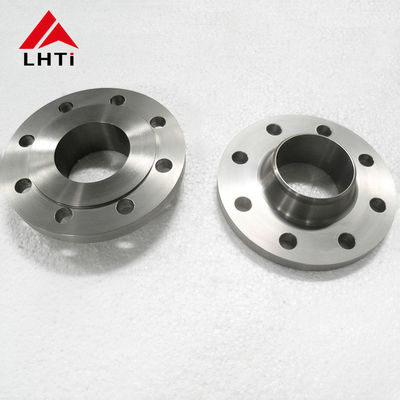

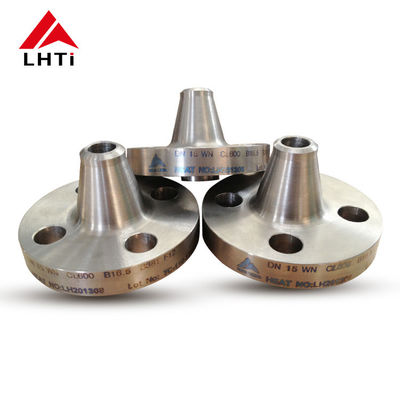

Foto's van producten
