ASME B16.5 Klasse 150 Titanium Flens Gr5 Gr7

ASME B16.5 Klasse 150 Titanium Flens Gr5 Gr7

De meeste titanium flenzen worden gemaakt in Grade 2 omdat deze goedkoop en vergevingsgezind is. Deze pagina is voor de twee gevallen waarin Grade 2 het verkeerde antwoord is: een leiding waar de flens hoge druk of herhaaldelijke mechanische belasting moet dragen, en een leiding waar het medium een reducerend zuur is dat de pure graad aantast. Beide worden geleverd in het ASME B16.5 klasse 150 slip-on patroon met een verhoogd oppervlak, zodat de pakking, bouten en pakking-schema die al op de installatie worden gebruikt, niet hoeven te worden gewijzigd.

Gr5 voor Sterkte in een Kleinere Omvang

Grade 5, Ti-6Al-4V, bereikt 895 MPa treksterkte en 828 MPa vloeigrens, ruwweg tweeënhalf keer Grade 2. In een flens betekent dit dat dezelfde verbinding kan worden gemaakt met minder metaal, daarom wordt Gr5 gekozen op compacte skid-units, op hogedruk injectiemanifolds en op apparatuur waar de flens binnen een krappe omvang moet passen. De legering behoudt ook zijn sterkte tot ongeveer 400 C, dus een Gr5 flens blijft stijf waar een pure titanium flens onder boutbelasting zou beginnen te kruipen.

Gr7 voor Reducerende Zuren

Grade 7 voegt 0,12 tot 0,25 procent palladium toe. Het palladium verhoogt het corrosiepotentieel van de oppervlaktefilm, zodat het metaal zijn passieve laag behoudt in reducerende omgevingen waar Grade 2 zou oplossen: zoutzuur, zwavelzuur bij gematigde concentratie, hete chloride pekel en sommige organische zuren. Flensen in Gr7 komen veel voor op zuur-losarmen, beitslijnen en chloor-alkali-installaties waar de leidingen al Gr7 zijn en een Grade 2 flens het zwakste punt in het systeem zou worden.

Gr5 en Gr7 in één oogopslag

ASME B16.5 Details die Belangrijk zijn op Locatie

Het boutpatroon is het inch-patroon, dus een klasse 150 ASME pakking en inch-bouten passen zonder adapters, in tegenstelling tot een DIN-flens van vergelijkbare grootte. Klasse 150 dekt een breed scala aan maten bij lage druk; boven ongeveer 180 C daalt de toelaatbare druk en wordt het klasse 300 patroon normaal gesproken gespecificeerd. Slip-on flenzen worden gelast met twee filletlassen, wat geschikt is voor fabricage op locatie, terwijl een lasnek in dezelfde kwaliteit wordt gebruikt waar de verbinding cyclische belasting zal zien of waar radiografie vereist is.

Oppervlak, Markering en Inspectie

Het verhoogde oppervlak is bewerkt tot een hoogte van 2 mm met een afwerking van 125 tot 250 AARH, en een plat oppervlak is beschikbaar voor pakkingen over het gehele oppervlak. Elke flens is gestempeld met de kwaliteit, maat, klasse en warmtenummer, en het warmtenummer wordt herhaald op het certificaat zodat het materiaal kan worden teruggevoerd via smelten en smeden. Ultrasone inspectie van het startmateriaal en penetranttesten van de bewerkte oppervlakken zijn beschikbaar, en een dimensionaal rapport volgens ASME B16.5 wordt bij elke partij afgegeven. Maten lopen van 1/2 inch tot 24 inch, verpakt van vlak tot vlak in multiplex kisten.

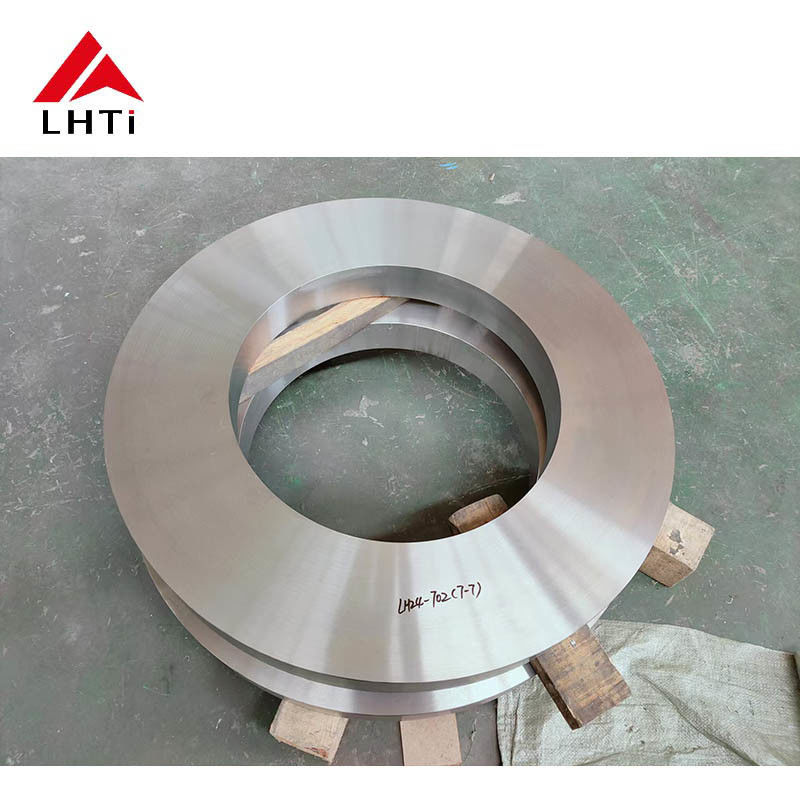

Productafbeeldingen
