ASME B16.5 Titanium-slip-on flens klasse 150

ASME B16.5 Titanium Slip-On Flens Klasse 150

Een slip-on flens is de praktische keuze wanneer een titanium leiding ter plekke moet worden gebouwd zonder een stomplasapparaat. De pijp gaat door de boring en wordt aan beide zijden afgelast, zodat de flens op het oog wordt gepositioneerd en vastgezet in plaats van te worden uitgelijnd met een bewerkte tegenboring. Deze pagina behandelt de ASME B16.5 klasse 150 versie in Grade 1, Grade 2 en Grade 12, met verhoogde spie voor pakkingverbindingen en vlakke spie voor pakkingen over het gehele oppervlak of voor aansluiting op gietijzer.

Hoe de Slip-On Verbinding Wordt Gemaakt

De boring wordt ongeveer 1 mm groter bewerkt dan de buitendiameter van de pijp voor maten tot 4 inch, zodat de flens op zijn plaats schuift en het uiteinde van de pijp gelijk ligt met het oppervlak. Twee filletlassen, één aan de binnenkant van de naaf en één aan de buitenkant, dragen de belasting; de assemblage is sterker dan een schroefdraadverbinding en vereist veel minder voorbereiding dan een stompe las. Omdat de pijp niet op exacte lengte hoeft te worden gesneden, zijn slip-on flenzen tolerant voor meetfouten ter plaatse en zijn ze gemakkelijk te vervangen op een bestaande leiding.

Klasse 150 Afmetingen volgens ASME B16.5

Selectie van Kwaliteit

Grade 1 wordt gebruikt voor laag-druk water en zeewater waar ductiliteit en lasbaarheid het belangrijkst zijn, met een minimale treksterkte van 240 MPa. Grade 2 is het werkpaard voor algemene leidingen met een minimale treksterkte van 345 MPa en een vloeigrens van 275 MPa. Grade 12 voegt 0,2 tot 0,4 procent molybdeen en 0,6 tot 0,9 procent nikkel toe, wat de weerstand tegen reducerende zuren en spleetcorrosie in hete chlorideomgevingen verhoogt; het is de kwaliteit om te specificeren voor het hanteren van zoutzuur en voor warmtewisselaaraansluitingen waar Grade 2 putcorrosie vertoont. Grade 7, met 0,12 tot 0,25 procent palladium, is beschikbaar voor de meest agressieve reducerende omgevingen.

Oppervlakteafwerking, Markering en Inspectie

Flensen met verhoogde spie worden geleverd met een 2 mm verhoogde spie en een afwerking van 125 tot 250 AARH, vlakke spie met een pakkingoppervlak over het gehele oppervlak. Elke flens is gemarkeerd met de kwaliteit, de maat, de klasse en het warmtenummer, en het warmtenummer wordt herhaald op de paklijst zodat het materiaal kan worden getraceerd naar het fabriekscertificaat. Ultrasone en penetranttesten volgens ASME Sectie V zijn op aanvraag beschikbaar, en afslagrapporten worden uitgegeven tegen de ASME B16.5 tabellen voor elke partij.

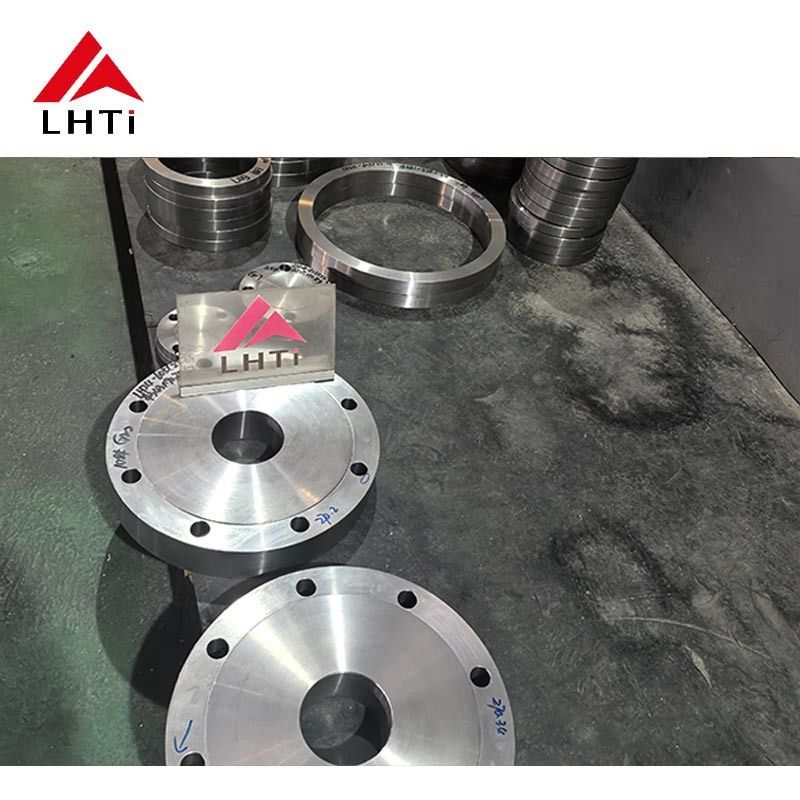

Productafbeeldingen
