Titanium kogelkranen worden al lang erkend vanwege hun superieure eigenschappen, waaronder corrosiebestendigheid, lichtgewicht constructie en uitzonderlijke sterkte. Nu industrieën steeds meer prioriteit geven aan duurzaamheid en efficiëntie, zal de vraag naar geavanceerde kleptechnologieën naar verwachting toenemen. Dit artikel onderzoekt de toekomstige trends in titanium kogelkraantechnologie, met de nadruk op innovaties, marktvooruitzichten en de evoluerende rol die deze componenten spelen in diverse toepassingen.

Een ASME Elektrische Titanium Kogelkraan is een type kogelkraan dat wordt gebruikt om de stroming van vloeistoffen of gassen binnen een leidingsysteem te regelen. Deze kleppen zijn ontworpen om elektrisch te worden aangedreven, wat betekent dat ze automatisch kunnen worden bediend met behulp van een elektromotor of actuator. Hier is een overzicht van de belangrijkste componenten en overwegingen voor een dergelijke klep

Belangrijkste Kenmerken:

1. Materiaal: Titanium (Graad 1 of Graad 2)

   • Graad 1 Titanium is commercieel puur titanium met uitstekende corrosiebestendigheid, maar lagere sterkte vergeleken met Graad 2.
   • Graad 2 Titanium heeft een hogere sterkte met behoud van goede corrosiebestendigheid, waardoor het geschikt is voor meer veeleisende toepassingen.
   • Titanium is zeer goed bestand tegen corrosie, vooral in agressieve omgevingen (bijv. zeewater, chemische processen, etc.).

2. Kogelkraan Ontwerp

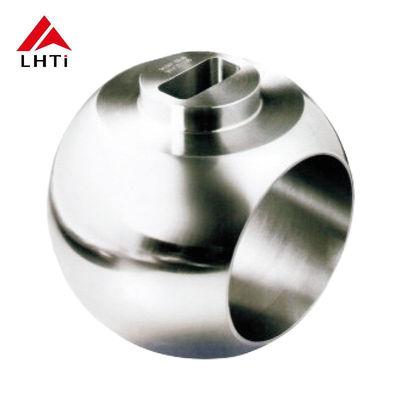

   • Een kogelkraan bestaat uit een bolvormige kogel met een gat in het midden dat roteert om de stroming te regelen. Wanneer het gat met de leiding is uitgelijnd, is de klep open; wanneer deze loodrecht staat, is de klep gesloten.
   • Kogelkranen bieden snelle, betrouwbare afsluiting en worden gebruikt in hogedruksystemen.

3. Afmeting: 6 Inch

   • Dit verwijst naar de nominale diameter van de klep, die 6 inch is. Het wordt vaak gebruikt in middelgrote tot grote industriële leidingsystemen.

4. Elektrische Aandrijving

   • De klep wordt bediend door een elektrische actuator, wat een gemotoriseerd apparaat kan zijn dat nauwkeurige controle biedt over het openen en sluiten van de klep. Elektrische aandrijving is gebruikelijk voor afstands- of geautomatiseerde controlesystemen, en biedt nauwkeurige aanpassingen, verminderde handmatige arbeid en verbeterde veiligheid.

5. ASME (American Society of Mechanical Engineers) Normen

   • ASME-normen zorgen ervoor dat de klep voldoet aan bepaalde drukklassen, materiaalspecificaties en prestatienormen. Het ASME-keurmerk geeft aan dat de klep voldoet aan erkende industrienormen voor mechanische en veiligheidsprestaties.

Voordelen van Titanium Kogelkranen:

Titanium kogelkranen worden in diverse industrieën zeer gewaardeerd vanwege hun unieke materiaaleigenschappen. Enkele van de belangrijkste voordelen van titanium kogelkranen zijn:

1. Corrosiebestendigheid

• Superieure Corrosiebestendigheid: Titanium staat bekend om zijn uitstekende weerstand tegen corrosie, met name in agressieve omgevingen zoals zeewater, chemicaliën en zuren. Dit maakt titanium kogelkranen ideaal voor industrieën zoals chemische verwerking, ontzilting en maritieme toepassingen.
• Niet-reactief: Titanium reageert niet gemakkelijk met andere stoffen, wat zorgt voor prestaties op lange termijn zonder degradatie onder zware omstandigheden.

2. Lichtgewicht

• Lager Gewicht: Vergeleken met staal of andere metalen is titanium relatief licht, wat de uitdagingen bij hantering en installatie vermindert. Dit is met name nuttig in industrieën waar gewicht een zorg is, zoals de lucht- en ruimtevaart of hoogwaardige toepassingen.

3. Hoge Sterkte-Gewichtsverhouding

• Sterkte: Titanium heeft een hoge treksterkte, wat betekent dat titanium kogelkranen hoge drukken en temperaturen kunnen weerstaan zonder hun structurele integriteit te compromitteren.
• Duurzaamheid: Zelfs onder extreme omstandigheden behoudt titanium zijn sterkte en betrouwbaarheid, wat bijdraagt aan een langere levensduur van kleppen en systemen.

4. Biocompatibiliteit

• Medische en Voedseltoepassingen: Titanium is biocompatibel, wat betekent dat het geen risico op nadelige reacties met zich meebrengt bij gebruik in medische of voedselgerelateerde toepassingen. Het gebruik ervan in kleppen voor de farmaceutische en voedselverwerkende industrieën zorgt ervoor dat er geen contaminatie optreedt door het klepmateriaal zelf.

5. Thermische Stabiliteit

• Hittebestendigheid: Titanium kan hoge temperaturen weerstaan zonder zijn mechanische eigenschappen te verliezen. Dit maakt het geschikt voor toepassingen in industrieën zoals olie en gas, waar kleppen worden blootgesteld aan extreme temperatuurschommelingen.

6. Laag Onderhoud

• Minimale Onderhoudsbehoeften: Vanwege zijn duurzaamheid en weerstand tegen corrosie vereisen titanium kogelkranen minder onderhoud dan kleppen gemaakt van minder veerkrachtige materialen, wat operationele kosten en stilstand vermindert.

7. Verbeterde Prestaties in Agressieve Vloeistoffen

• Chemische Verwerking: Titanium is zeer goed bestand tegen veel zuren, logen en andere corrosieve stoffen, waardoor titanium kogelkranen ideaal zijn voor gebruik in chemische verwerkingssystemen waar andere materialen snel kunnen degraderen.

8. Lange Levensduur

• Verlengde Levensduur: De combinatie van corrosiebestendigheid, sterkte en duurzaamheid zorgt ervoor dat titanium kogelkranen een langere operationele levensduur hebben dan kleppen gemaakt van materialen zoals staal, die na verloop van tijd kunnen roesten of degraderen.

9. Milieuvriendelijkheid

• Duurzaamheid: Titanium is een zeer recyclebaar materiaal, en omdat het zo'n lange levensduur heeft, dragen titanium kogelkranen bij aan duurzamere industriële praktijken door de noodzaak van frequente vervangingen te verminderen.

10. Esthetische Uitstraling

• Aantrekkelijke Afwerking: Titanium heeft van nature een strakke, metalen afwerking die het esthetisch aantrekkelijk maakt, wat een bonus kan zijn in toepassingen waar uiterlijk belangrijk is, zoals in hoogwaardige of zichtbare componenten van een systeem.

Belangrijkste Drijfveren van Marktgroei:

a. Corrosiebestendigheid

De corrosiebestendigheid van titanium, met name in agressieve omgevingen zoals zeewater, chemicaliën en zure stoffen, maakt het een voorkeursmateriaal voor klepfabricage. Deze eigenschap is met name cruciaal in sectoren zoals chemische verwerking, ontziltingsinstallaties en olie- en gasexploratie.

b. Groeiende Vraag in de Olie- en Gasindustrie

De olie- en gasindustrie is een van de grootste afnemers van titaniumkleppen, waaronder kogelkranen. Het vermogen van titanium om hoge drukken en corrosieve vloeistoffen, zoals olie, gas en boorvloeistoffen, te weerstaan, maakt het onmisbaar voor offshore platforms, raffinaderijen en pijpleidingen.

c. Vooruitgang in de Lucht- en Ruimtevaart

Titanium is een cruciaal materiaal in de lucht- en ruimtevaart vanwege zijn hoge sterkte en lage dichtheid. Lucht- en ruimtevaartfabrikanten vereisen kleppen die efficiënt kunnen werken bij extreme temperaturen en drukken. Titanium kogelkranen worden gebruikt in diverse systemen, waaronder hydraulische en pneumatische systemen in vliegtuigen.

d. Chemische Verwerkings- en Petrochemische Industrieën

De behoefte van de chemische industrie aan corrosiebestendige materialen heeft geleid tot de adoptie van titanium kogelkranen. De kleppen worden gebruikt in verschillende stadia van chemische productie en verwerking, waaronder reactoren, mengers en pijpleidingen, waar het hanteren van corrosieve en gevaarlijke chemicaliën gebruikelijk is.

e. Toenemende Infrastructuur in Opkomende Markten

Snelle industrialisatie en infrastructuurontwikkeling in regio's zoals Azië-Pacific en Latijns-Amerika hebben geleid tot een toegenomen vraag naar hoogwaardige kleppen. Naarmate deze regio's investeren in energie-, chemische- en waterzuiveringsinstallaties, groeit de behoefte aan duurzame en betrouwbare kleppen, waaronder titanium kogelkranen.

Titanium is een zeer veelzijdig en corrosiebestendig metaal, dat veel wordt gebruikt in de lucht- en ruimtevaart, medische en industriële toepassingen. De verschillende graden van titanium worden voornamelijk gedefinieerd door hun legeringselementen en mechanische eigenschappen. Deze graden kunnen worden onderverdeeld in twee brede categorieën: commercieel puur (CP) titanium en titaniumlegeringen.

Verschillende Graden van Titanium:

1. Commercieel Pure (CP) Titanium Graden

CP titanium is in wezen puur titanium, met zeer lage hoeveelheden legeringselementen (zoals ijzer, zuurstof, koolstof en stikstof). De graden zijn genummerd van 1 tot 4, waarbij elke graad verschillende mechanische eigenschappen heeft, zoals sterkte, ductiliteit en hardheid.

• Graad 1 (CP Ti Graad 1):

  • Samenstelling: 99,5% puur titanium.
  • Eigenschappen: Zeer hoge corrosiebestendigheid, uitstekende vervormbaarheid en goede lasbaarheid. Het is het meest ductiel en heeft de laagste sterkte.
  • Toepassingen: Maritieme, chemische verwerking en medische apparaten (implantaten, protheses).

• Graad 2 (CP Ti Graad 2):

  • Samenstelling: 99,2% puur titanium.
  • Eigenschappen: Goede combinatie van sterkte, vervormbaarheid en corrosiebestendigheid. Het heeft een hogere sterkte dan Graad 1, maar behoudt nog steeds een goede ductiliteit.
  • Toepassingen: Luchtvaart, maritieme en industriële toepassingen, waar hoge sterkte nodig is zonder corrosiebestendigheid op te offeren.

• Graad 3 (CP Ti Graad 3):

  • Samenstelling: 98,8% puur titanium.
  • Eigenschappen: Hogere sterkte dan Graad 2, maar behoudt nog steeds relatief hoge ductiliteit. Goede corrosiebestendigheid.
  • Toepassingen: Lucht- en ruimtevaart en chemische verwerking.

• Graad 4 (CP Ti Graad 4):

  • Samenstelling: 98,0% puur titanium.
  • Eigenschappen: De hoogste sterkte onder commercieel pure graden, met iets verminderde corrosiebestendigheid vergeleken met Graden 1-3.
  • Toepassingen: Zware toepassingen in de lucht- en ruimtevaart, maritieme en chemische industrieën.

2. Titanium Legeringen

Titaniumlegeringen worden gemaakt door legeringselementen zoals aluminium, vanadium, molybdeen, ijzer en andere toe te voegen. Deze legeringen hebben een superieure sterkte en kunnen worden warmtebehandeld om hun mechanische eigenschappen verder te verbeteren.

• Graad 5 (Ti-6Al-4V):

  • Samenstelling: 90% titanium, 6% aluminium, 4% vanadium.
  • Eigenschappen: De meest gebruikte titaniumlegering, biedt een goede balans tussen sterkte, gewicht en corrosiebestendigheid. Het heeft een uitstekende lasbaarheid en is warmtebehandelbaar.
  • Toepassingen: Lucht- en ruimtevaart, medische implantaten, hoogwaardige automotive componenten en maritieme toepassingen.

• Graad 7 (Ti-0.15Pd):

  • Samenstelling: 90% titanium, 0,15% palladium.
  • Eigenschappen: Vergelijkbaar met Graad 2, maar met toegevoegd palladium voor verbeterde corrosiebestendigheid, met name in zure omgevingen.
  • Toepassingen: Chemische verwerking, ontziltingsinstallaties en warmtewisselaars.

• Graad 9 (Ti-3Al-2.5V):

  • Samenstelling: 90% titanium, 3% aluminium, 2,5% vanadium.
  • Eigenschappen: Goede sterkte-gewichtsverhouding, uitstekende corrosiebestendigheid en betere vervormbaarheid dan Graad 5. Iets lagere sterkte dan Graad 5.
  • Toepassingen: Lucht- en ruimtevaart, medische apparaten en maritieme toepassingen.

• Graad 23 (Ti-6Al-4V ELI):

  • Samenstelling: 90% titanium, 6% aluminium, 4% vanadium (met extra lage interstitialen).
  • Eigenschappen: Een versie van Graad 5 met lagere interstitiale onzuiverheden, wat zorgt voor een hogere breuktaaiheid en betere lasbaarheid, met name in kritische toepassingen zoals medische implantaten.
  • Toepassingen: Medische implantaten, met name in orthopedische en tandheelkundige toepassingen.

3. Andere Titanium Legeringen

Naast de standaard commercieel pure en legeringsgraden, wordt titanium vaak gelegeerd met andere elementen om specifieke kenmerken te bereiken:

• Ti-6Al-4V (Graad 5) Legering: Meest gebruikt in de lucht- en ruimtevaart, medische en industriële toepassingen vanwege zijn hoge sterkte en lichte gewicht.
• Ti-6Al-2Sn-4Zr-6Mo (Graad 7 Legering): Lucht- en ruimtevaart en militaire toepassingen, met name waar sterkte en weerstand tegen extreme temperaturen cruciaal zijn.
• Ti-15Mo-3Al-2.5Nb: Lucht- en ruimtevaart en medische toepassingen waar hoge sterkte en corrosiebestendigheid essentieel zijn.

Samenvatting van Titanium Graden:

Regionale Vraag en Marktvooruitzichten

• Noord-Amerika: De vraag naar titanium kogelkranen is sterk in Noord-Amerika, met name gedreven door de olie- en gasindustrie, lucht- en ruimtevaarttoepassingen en chemische productie. De VS en Canada zijn belangrijke markten, met veel fabrikanten die titaniumkleppen produceren voor zowel binnenlands gebruik als export.

• Europa: Landen als Duitsland, het VK en Frankrijk hebben een aanzienlijke vraag naar titanium kogelkranen, met name in de chemische en lucht- en ruimtevaartsectoren. De Europese markt zal naar verwachting groeien door de focus op hernieuwbare energie, waterzuivering en de petrochemische industrie.

• Azië-Pacific: Deze regio ondergaat snelle industrialisatie en infrastructuurontwikkeling, wat de vraag naar titanium kogelkranen aanwakkert. China en India hebben met name grote industriële sectoren, waaronder chemie, olie en gas, en waterzuivering, wat bijdraagt aan aanzienlijke marktgroei.

• Midden-Oosten & Afrika: De olie- en gasindustrie in het Midden-Oosten, met name in landen als Saoedi-Arabië en de VAE, is een belangrijke drijfveer voor de vraag naar titaniumkleppen. De zware omgevingsomstandigheden in de regio vereisen het gebruik van duurzame materialen zoals titanium.

• Latijns-Amerika: Opkomende economieën in Latijns-Amerika, zoals Brazilië en Mexico, zullen naar verwachting de vraag naar titaniumkleppen stimuleren naarmate deze landen investeren in energie-infrastructuur, chemische fabrieken en waterzuiveringsinstallaties.

Product Technische Specificaties:

Toepassingen van Titanium Kogelkraan:

1. Chemische Verwerking

• Corrosieve Chemicaliën: Titanium kogelkranen worden vaak gebruikt in de chemische industrie voor het regelen van de stroming van zeer corrosieve stoffen, zoals zuren, logen en andere reactieve chemicaliën.
• Vloeistofbehandeling: Ze zijn ideaal voor vloeistofbehandelingssystemen waar metalen zoals roestvrij staal na verloop van tijd zouden corroderen of degraderen. De weerstand van titanium tegen de meeste zuren (zoals zwavelzuur) en chloriden maakt het een voorkeursmateriaal.
• Veiligheid: Ze worden ook gebruikt in veiligheidskritische toepassingen waar lekkages of storingen tot ernstige ongevallen kunnen leiden, wat zorgt voor betrouwbare prestaties, zelfs onder extreme omstandigheden.

2. Waterzuivering & Ontzilting

• Zeewater & Peperige Systemen: Titanium is bestand tegen zout water en pekel, waardoor het ideaal is voor toepassingen in ontziltingsinstallaties en waterzuiveringsinstallaties. Kogelkranen van titanium kunnen de uitdagende omstandigheden van zeewaterleidingen en pompen aan.
• Omgekeerde Osmose Systemen: Titaniumkleppen worden gebruikt in omgekeerde osmosesystemen voor het filteren en zuiveren van water, met name in kustgebieden of offshore faciliteiten.

3. Olie- en Gasindustrie

• Offshore Platforms: Titanium kogelkranen worden gebruikt op offshore olieplatforms en pijpleidingen waar blootstelling aan zeewater en andere zware elementen corrosie kan versnellen. De hoge sterkte en weerstand tegen zout water maken titanium een waardevol materiaal.
• Zuur Gas Diensten: Bij olieraffinage en gasverwerking kunnen titaniumkleppen worden gebruikt in systemen die zure gassen (zoals waterstofsulfide) verwerken, die normaal gesproken roestvrij staal of andere materialen zouden aantasten.
• Hydraulische en Chemische Systemen: Deze kleppen worden ook gebruikt in de hydraulische systemen of chemische injectiesystemen binnen de olie- en gasindustrie vanwege hun vermogen om agressieve omgevingen te weerstaan.

4. Farmaceutische en Biotechnologische Industrieën

• Pure Materialen: In de farmaceutische en biotechnologische industrieën wordt titanium gewaardeerd om zijn niet-reactiviteit en inertheid bij contact met medicijnen, geneesmiddelen of biologisch actieve verbindingen.
• Cleanroom Toepassingen: Titanium kogelkranen worden vaak gebruikt in cleanrooms en gesteriliseerde omgevingen, waar hygiëne en preventie van contaminatie cruciaal zijn. Ze helpen ervoor te zorgen dat er geen contaminatie optreedt, aangezien titanium bestand is tegen bacteriële groei.
• Sanitaire Systemen: Deze kleppen worden ook gebruikt in sanitaire systemen voor de productie van geneesmiddelen, om ervoor te zorgen dat ze de integriteit behouden en elke contaminatie vermijden.

5. Voedsel- en Drankindustrie

• Verwerkingsapparatuur: Titanium kogelkranen worden gebruikt in voedsel- en drankproductiefaciliteiten, met name voor producten die steriele verwerking of hoge zuiverheid vereisen. Titanium is bestand tegen zure en corrosieve stoffen die vaak in voedselverwerking voorkomen.
• Smaak- en Drankcontrole: In sommige drankproductiefabrieken, met name in toepassingen met sappen, wijn en zuivel, kunnen titaniumkleppen langdurige, betrouwbare prestaties leveren en tegelijkertijd het risico op contaminatie minimaliseren.

6. Lucht- en Ruimtevaart en Defensie

• Lichtgewicht en Hoge Sterkte: In de lucht- en ruimtevaart is de hoge sterkte-gewichtsverhouding van titanium cruciaal. Kogelkranen van titanium worden gebruikt in hogedruksystemen, hydraulische besturingen en brandstofsystemen waar zowel gewicht als corrosiebestendigheid cruciaal zijn.
• Militaire Toepassingen: Titaniumkleppen worden gebruikt in militaire toepassingen, zoals marineschepen en onderzeeërs, vanwege hun uitzonderlijke weerstand tegen zeewater en extreme omgevingen.

7. Energieopwekking

• Koel- en Stoomssystemen: In energiecentrales kunnen titanium kogelkranen worden gebruikt in koel- en warmteoverdrachtssystemen, met name in kern- en thermische centrales waar zeer corrosieve koelmiddelen (bijv. zeewater) worden gebruikt.
• Geothermische Systemen: Geothermische energiesystemen, die heet, mineraalrijk water bevatten, vereisen vaak titaniumkleppen om hoge temperaturen en corrosieve minerale inhoud te weerstaan.

8. Halfgeleider- en Elektronicaproductie

• Ultrapure Systemen: In de halfgeleider- en elektronicaproductie-industrie worden titanium kogelkranen gebruikt voor het transport van ultrapure chemicaliën en gassen, waar contaminatie tot een minimum moet worden beperkt.
• Cleanroom Compatibiliteit: De hoge weerstand tegen corrosie en niet-reactiviteit van titanium maken het geschikt voor gebruik in cleanroomomgevingen, waardoor onbedoelde reacties die de productkwaliteit kunnen aantasten, worden voorkomen.

9. Pulp- en Papierindustrie

• Chemische Pulping Processen: De pulp- en papierindustrie gebruikt titanium kogelkranen in zeer corrosieve chemische pulping processen (bijv. in chloordioxide systemen) en bleekfasen vanwege het vermogen van titanium om zowel hoge druk als agressieve chemicaliën te weerstaan.

10. Maritieme en Offshore Toepassingen

• Zeewater en Corrosieve Omgevingen: Titanium kogelkranen worden vaak gebruikt in maritieme toepassingen zoals ballastsystemen, koelsystemen voor schepen en andere offshore apparatuur waar blootstelling aan zeewater onvermijdelijk is. Hun vermogen om corrosie onder dergelijke omstandigheden te weerstaan, maakt ze ideaal voor gebruik in scheepsbouw en maritieme pijpleidingen.

11. Milieusystemen

• Vervuilingscontrole Systemen: Titanium kogelkranen worden ingezet in apparatuur voor vervuilingscontrole, zoals scrubbers of rookgasbehandelingssystemen, waar blootstelling aan zeer zure gassen en chemicaliën gebruikelijk is.
• Afvalwaterzuivering: De weerstand van titanium tegen corrosieve stoffen en hogedruk-omgevingen maakt het een goede keuze voor het hanteren en regelen van afval, met name onder zware omgevingsomstandigheden.

12. Laboratoria en Onderzoeksfaciliteiten

• Inert en Corrosiebestendig: In wetenschappelijke laboratoria worden titaniumkleppen vaak gebruikt in experimenten of systemen die agressieve chemicaliën bevatten of waar contaminatie van experimenteel materiaal een zorg is. Ze worden ook gebruikt in systemen die hoge drukken en temperaturen moeten hanteren.
