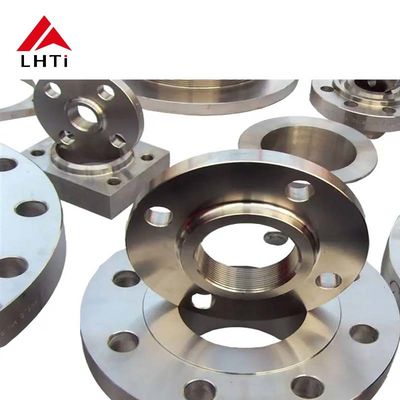

ASME B16.5 Klasse 150 Titanium slip on flange met opgeheven gezicht gesmeed en CNC-bewerk voor watervoorzieningssystemen

Merknaam:	LHTi
Modelnummer:	Misstap op Flens
MOQ:	100 stuks
Prijs:	onderhandelbaar
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen:	500 Ton/Ton per Maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Baoji, China

Certificering:

ISO9001,CE,etc

Techniek:

Gesmeed en CNC bewerkt machinaal

Ontwerp:

ASME B16.34

Pakket:

Houten kast, pallet, etc.

Standaard:

ASME B16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Afdichtingsoppervlak:

RF, FF, TG, RJ enz.

test:

Proces:

Gelast

Diameter:

Op maat gemaakt

Speciale vereisten:

Beschikbaar op maat gemaakte maten en drukken

Flensoppervlakte:

FF, RF, TG, RJ enz

Werktemperatuur:

-60°C~250°C

Maat:

1/2 inch tot 24 inch

Product:

Flanken voor het halsstuk van het laswerk van titanium

Gebruik:

chemische flens

Verpakking Details:

Plywood case of pallet, of als per uw vereiste

Levering vermogen:

500 Ton/Ton per Maand

Markeren:

UT geteste titaniumflenzen

Watervoorzieningssystemen Titanium flenzen

CNC-bewerkte titaniumflanken

Productbeschrijving

ASME B16.5 Klasse 150 Titanium flenzen voor watervoorzieningssystemen

De ASME B16.5 Slip-On Flange (SO Flange) Klasse 150 SORF (Slip-On Raised Face) biedt betrouwbare prestaties, een gemakkelijke installatie,en superieure afdichtingsmogelijkheden voor industriële waterleidingenDeze flenzen zijn geschikt voor druk van klasse 150 (tot 150 psi) en zijn ideaal voor lage tot middelgrote druktoepassingen in stedelijke en industriële watervervoersystemen.

Begrip van ASME B16.5 normen

De ASME-norm B16.5 definieert de ontwerpspecificaties, materialen, afmetingen, druk-temperatuur en testvereisten voor buisflensjes en -fittings.De aanduiding "Klasse 150" geeft een druk van 150 pond per vierkante inch (psi) onder standaardtemperatuuromstandigheden aan, waarbij de naleving van de kwaliteits- en prestatievoorschriften wordt gewaarborgd.

Technische specificaties

Nominale buisgrootte	Uiterlijke diameter van de flens	Flanke dikte	Hub Dia, op basis.	Geheven Gezicht Dia.	Hub Dia, bij Welding Point.	Schommelhals		Slip On.
Nominale buisgrootte	Uiterlijke diameter van de flens	Flanke dikte	Hub Dia, op basis.	Geheven Gezicht Dia.	Hub Dia, bij Welding Point.	Lengte door middel van de knoop	Boringsdiameter	Lengte door middel van de knoop	Boringsdiameter
1/2 inch (15 mm)	3.50 inch (88,90 mm)	0.44 in (11,11 mm)	1.19 inch (30.16 mm)	1.38 inch (34.93 mm)	0.84 in (21,34 mm)	0.62 inch (15.75 mm)	00,88 inch (22,35 mm)	10,88 inch (47,63 mm)	00,63 inch (15,88 mm)
3/4 inch (20 mm)	3.88 in (98,43 mm)	0.50 inch (12.70 mm)	1.50 inch (38,10 mm)	1.69 in (42,86 mm)	1.05 in (26,67 mm)	0.82 inch (20.83 mm)	1.09 in (27,69 mm)	2.06 inch (52.39 mm)	00,63 inch (15,88 mm)
1 inch (25 mm)	4.25 inch (107,95 mm)	0.56 inch (14.29 mm)	1.94 in (49,21 mm)	20,00 inch (50,80 mm)	1.32 in (33,53 mm)	1.05 in (26,67 mm)	1.36 inch (34.54 mm)	2.19 inch (55,56 mm)	0.69 inch (17.46 mm)
1-1/4" (32 mm)	4.63 in (117,48 mm)	00,63 inch (15,88 mm)	2.31 inch (58,74 mm)	2.50 inch (63,50 mm)	1.66 inch (42.16 mm)	1.38 inch (35.05 mm)	1.70 in (43,18 mm)	2.25 inch (57,15 mm)	00,81 inch (20,64 mm)
1 1/2 inch (40 mm)	50,00 inch (127,00 mm)	0.69 inch (17.46 mm)	2.56 in (65,09 mm)	20,88 inch (73,03 mm)	1.90 in (48,26 mm)	1.61 in (40,89 mm)	1.95 in (49,53 mm)	2.44 in (61,91 mm)	00,88 inch (22,23 mm)
2′′ (50 mm)	6.00 inch (152,40 mm)	00,75 inch (19,05 mm)	3.06 in (77,79 mm)	3.63 in (92,08 mm)	2.38 inch (60,45 mm)	2.07 inch (52,58 mm)	2.44 inch (61,98 mm)	2.50 inch (63,50 mm)	10,00 inch (25,40 mm)

Vergelijking van titaniumklasse

Parameter	Titanium Gr1	Titanium Gr2
Chemische samenstelling	Hoge zuiverheid, voornamelijk titanium (Ti 99,5%)	bevat kleine hoeveelheden aluminium en ijzer
Tensile sterkte (MPa)	240-350 MPa	350-450 MPa
Verlenging (%)	24%	20%
Hardheid	Brinellhardheid 120-180 HB	Brinellhardheid 160-210 HB
Corrosiebestendigheid	Uitstekend voor zeer corrosieve omgevingen	Goed voor de meeste industriële omgevingen
Temperatuurbereik	-250°C tot 400°C	-250°C tot 400°C
Gewicht	Lichter vanwege hogere zuiverheid	Zwaarder, maar toch lichter dan veel metalen
Lasbaarheid	Uitstekend, gemakkelijk te lassen	Goed voor gebruikelijke lasmethoden

Ontwerpvoordelen

Slip-on flensontwerp

Eenvoudige installatie met minimale bewerkingsvereisten
Compatibel met verschillende buisgroottes en drukklassen
Kosteneffectieve oplossing dankzij eenvoudiger ontwerp

Geheven gezicht (RF) ontwerp

Het verhoogde oppervlak zorgt voor een superieure pakkingscompressie voor lekvrije verbindingen, vooral belangrijk in hogedruk- en hoogtemperatuursystemen met schommelende omstandigheden.

Industriële toepassingen

Chemische verwerking: bestand tegen corrosieve chemicaliën en zuren
Zee- en offshore: bestand tegen corrosie door zeewater
Luchtvaart: hoge sterkte/gewichtsverhouding voor gewichtsreductie
Energieopwekking: De stoom, het gas en de vloeistoffen worden onder hoge druk verwerkt

Belangrijkste kenmerken

Uitzonderlijke corrosiebestendigheid in moeilijke omstandigheden
Lichte maar sterke constructie
Superieure afdichtingsprestaties met verhoogd gezichtsontwerp
Eenvoudige installatie in beperkte ruimtes
Verlengde levensduur met minder onderhoud
Verkrijgbaar in meerdere drukniveaus (klasse 150, 300, 600)
met een breedte van niet meer dan 50 mm
UT getest voor kwaliteitsborging
