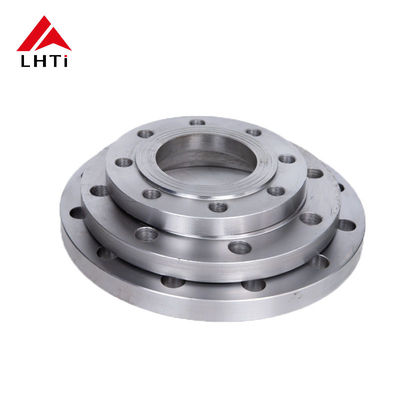

Graad 2 Titanium Slip-On Flens met Klasse 600 Drukclassificatie en Verhoogd Oppervlak Ontwerp

Merknaam:	LHTi
Modelnummer:	De Flens van de lashals
MOQ:	200 stuks
Prijs:	onderhandelbaar
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen:	500 Ton/Ton per Maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Baoji, China

Certificering:

ISO9001,CE,etc

Verbinding:

Lassen

Temperatuurbereik:

- 250°F - 600°F

Hoofdproduct:

Naadloos en gelast staalpijp, flens

Pakkingtype:

Spiraalwond/niet-asbest/PTFE

fabrikant:

Verkrijgbaar bij verschillende fabrikanten wereldwijd

Flens het Onder ogen zien:

RF, FF, RTJ

Type:

Proces:

Het gieten, het Smeden, het Machinaal bewerken, enz.

Materialen:

metalen van titanium of van titaniumlegeringen

Cijfer:

Gr1, Gr2, Gr7, Gr12

Qc-documenten:

materiaal en afmetingsrapport zoals normaal

Oppervlak:

Tolerantie:

ISO 9001 CT8~10 of GB 12362 Precision

Gezichtstypen:

RF, FF, TG, RJ enz.

Vorm:

Circulaire

Verpakking Details:

Plywood case of pallet, of als per uw vereiste

Levering vermogen:

500 Ton/Ton per Maand

Markeren:

SORF Titanium slip on flange

Industriële toepassingen Titanium slip on flange

ASME B16.5 Titanium slip on flange

Productbeschrijving

Gr2 Gr5 Ti SORF Flenzen – ASME B16.5 Klasse 600 RF Industrieel

In industriële toepassingen zijn robuuste en betrouwbare flensverbindingen cruciaal voor het handhaven van de integriteit en efficiëntie van vloeistofsystemen onder hoge druk. ASME B16.5 Gr2 Gr5 Titanium Slip-On Flenzen Klasse 600 met een verhoogd oppervlak (RF) zijn ontworpen om te voldoen aan de strenge eisen van omgevingen met hoge druk. Deze flenzen zijn gemaakt van titanium van Grade 2 (Gr2) en Grade 5 (Gr5), bieden superieure corrosiebestendigheid en sterkte, waardoor ze ideaal zijn voor diverse industriële toepassingen zoals chemische processen, energieopwekking en offshore olie- en gasinstallaties.

Belangrijkste kenmerken van titanium slip-on flenzen

Titanium slip-on flenzen ontworpen volgens ASME B16.5 specificaties, Klasse 600, bieden de volgende belangrijke kenmerken:

Hoge drukclassificatie: Met een drukclassificatie van Klasse 600 zijn deze flenzen in staat om omgevingen met hoge druk aan te kunnen, waardoor ze geschikt zijn voor veeleisende industriële toepassingen.
Corrosiebestendigheid: Titanium staat bekend om zijn uitstekende weerstand tegen corrosie, met name in agressieve omgevingen zoals zure, zoute of chemisch reactieve vloeistoffen, wat zorgt voor een lange levensduur.
Sterkte en duurzaamheid: Verkrijgbaar in Grade 2 en Grade 5 titanium, bieden deze flenzen een combinatie van sterkte, flexibiliteit en duurzaamheid voor diverse toepassingen onder hoge belasting.
Eenvoudige installatie: Het slip-on ontwerp maakt een eenvoudige en efficiënte installatie mogelijk door over de pijp te schuiven, wat het een kosteneffectieve keuze maakt voor veel systemen.
Verhoogd oppervlak ontwerp: Het verhoogde oppervlak (RF) zorgt voor een veiliger afdichtingsoppervlak, waardoor de kans op lekkages wordt verkleind, zelfs in systemen met hoge druk.

Titaniumkwaliteiten voor slip-on flenzen

Grade 2 Titanium (CP Titanium):

Corrosiebestendigheid: Uitstekend in een breed scala aan agressieve omgevingen, met name in zoutwater- en chemische toepassingen.
Sterkte: Matige sterkte, maar superieur op het gebied van ductiliteit en lasbaarheid.
Toepassingen: Veel gebruikt in toepassingen zoals ontzilting van zeewater, chemische processen en maritieme omgevingen.

Grade 5 Titanium (Ti-6Al-4V):

Legeringssamenstelling: Bevat aluminium en vanadium, wat de sterkte aanzienlijk verhoogt met behoud van goede corrosiebestendigheid.
Sterkte: Hogere trek- en vloeigrens dan Grade 2, waardoor het ideaal is voor toepassingen met hoge druk en hoge belasting.
Toepassingen: Ideaal voor systemen die hogere sterkte vereisen, zoals energieopwekking, petrochemische en offshore olie- en gasoperaties.

Voordelen van Gr2 en Gr5 Titanium in Klasse 600 SORF flenzen

Grade 2 (Gr2) Titanium:

Superieure corrosiebestendigheid: Ideaal voor industriële omgevingen met chemicaliën, zoutwater of zure vloeistoffen.
Kosteneffectief: Gr2 biedt uitstekende corrosiebestendigheid tegen een relatief lagere prijs in vergelijking met andere kwaliteiten, waardoor het een ideale keuze is voor toepassingen waarbij corrosie de belangrijkste zorg is, maar hoge sterkte geen prioriteit heeft.

Grade 5 (Gr5) Titanium:

Verhoogde sterkte en taaiheid: Gr5 staat bekend om zijn hoge sterkte-gewichtsverhouding, waardoor het geschikt is voor omgevingen die hoge druk- en belastingsbestendigheid vereisen.
Langere levensduur: Met zijn superieure sterkte wordt Gr5 vaak gekozen voor veeleisendere toepassingen, wat zorgt voor een langere levensduur in uitdagende omgevingen.

Toepassingen van Titanium Slip-On Flens Klasse 600 SORF met Verhoogd Oppervlak

Titanium Slip-On Flens Klasse 600 wordt veel gebruikt in diverse industriële sectoren. Het verhoogde oppervlak (RF) ontwerp zorgt voor een optimaal afdichtingsoppervlak, zelfs onder extreme drukken. Enkele veelvoorkomende toepassingen zijn:

Chemische procesinstallaties: Titanium is zeer goed bestand tegen een breed scala aan agressieve chemicaliën, waardoor deze flenzen ideaal zijn voor gebruik in chemische reactoren, destillatiekolommen en leidingsystemen.
Offshore olie en gas: In offshore-omgevingen, waar blootstelling aan zeewater en hoge drukken gebruikelijk is, bieden deze flenzen de corrosiebestendigheid en sterkte die nodig zijn voor kritieke verbindingen in onderzeese pijpleidingen, platforms en opslagfaciliteiten.
Energieopwekking: Gebruikt in kerncentrales, thermische centrales en gasturbines, waar hoge drukken en temperaturen componenten met uitstekende sterkte en corrosiebestendigheid vereisen.
Ontziltingsinstallaties: Aangezien titanium zeer goed bestand is tegen corrosie door zeewater, zijn deze flenzen perfect voor ontziltingssystemen waarbij zeewater wordt omgezet in drinkwater.
Waterzuiveringsinstallaties: De weerstand van titanium tegen corrosie en aangroei maakt het geschikt voor waterzuiveringsinstallaties die chemisch behandeld of agressief water verwerken.
Systemen met hoge temperatuur en druk: In sectoren zoals de luchtvaart, farmaceutische productie en kunstmestproductie worden deze flenzen gebruikt waar omstandigheden met hoge temperatuur en druk aanwezig zijn.

Afmetingen en specificaties van flenzen

De volgende tabel toont de nominale afmetingen, boutmaten en drukclassificaties voor ASME B16.5 Gr2 Gr5 Titanium Slip-On Flens Klasse 600 SORF met Verhoogd Oppervlak.

Nominale pijpmaat (NPS)	Boutcirkeldiameter (BC)	Boutmaat	Aantal bouten	Flensdikte (T)	Breedte van het oppervlak (F)	Boring (ID)
1/2"	2.38"	5/8"	4	0.88"	0.50"	0.84"
1"	3.00"	3/4"	4	1.00"	0.56"	1.05"
2"	4.38"	7/8"	8	1.12"	0.75"	2.07"
4"	6.75"	1"	8	1.50"	1.00"	4.09"
6"	9.00"	1-1/4"	12	1.75"	1.25"	6.13"
12"	13.50"	1-1/2"	16	2.38"	1.50"	12.13"
24"	21.75"	1-3/4"	20	3.00"	2.00"	24.13"

Opmerking: Aangepaste maten en variaties zijn beschikbaar om te voldoen aan specifieke operationele vereisten.

Materiaaleigenschappen van titaniumkwaliteiten

De materiaaleigenschappen van Grade 2 en Grade 5 Titanium zijn essentieel voor hun geschiktheid voor Slip-On Flens Klasse 600:

Eigenschap	Grade 2 Titanium	Grade 5 Titanium
Treksterkte (ksi)	50-70 ksi	130-160 ksi
Vloeigrens (ksi)	40-60 ksi	120-140 ksi
Rek (%)	20%	10%
Dichtheid (g/cm³)	4.51	4.43
Corrosiebestendigheid	Uitstekend	Goed
Thermische geleidbaarheid (W/m·K)	21.9	7.0
Smeltpunt (°C)	1668°C	1650°C

Grade 2 biedt uitstekende corrosiebestendigheid, terwijl Grade 5 superieure sterkte biedt voor systemen met hoge druk.

Aanbevelingen voor koppel en boutmaat

Gebruik de juiste koppels voor installatie om een strakke en veilige verbinding te garanderen. Hieronder vindt u een handleiding voor boutmaat en koppelvereisten:

Nominale pijpmaat (NPS)	Boutmaat (inches)	Aantal bouten	Koppel (ft-lbs)
1/2"	5/8"	4	40-50
1"	3/4"	4	50-60
2"	7/8"	8	70-90
4"	1"	8	100-120
6"	1-1/4"	12	130-160
12"	1-1/2"	16	200-250
24"	1-3/4"	20	300-350

Conclusie

ASME B16.5 Gr2 Gr5 Titanium Slip-On Flens Klasse 600 met Verhoogd Oppervlak zijn een uitstekende keuze voor industriële toepassingen, met name in omgevingen die hoge sterkte, corrosiebestendigheid en duurzaamheid vereisen. Of ze nu worden gebruikt in chemische processen, offshore olie en gas, of energieopwekking, deze flenzen zorgen voor veilige, hogedrukverbindingen en langdurige betrouwbaarheid.

Het kiezen van de juiste titanium flens voor uw systeem is essentieel voor het handhaven van efficiëntie en veiligheid. Door te kiezen voor Grade 2 of Grade 5 Titanium, kunnen industrieën profiteren van corrosiebestendigheid, hoge drukbestendigheid en een lange levensduur, zelfs in de meest veeleisende omgevingen.
