Thuis > producten > Titanium blinde flens > 4“ Titanium Gesmede het Verzegelen van Flensdn 100 F7 BLFF CL150 FF Oppervlakte

4“ Titanium Gesmede het Verzegelen van Flensdn 100 F7 BLFF CL150 FF Oppervlakte

Productdetails

Plaats van herkomst: China

Merknaam: LH

Certificering: ISO 9001-2015

Modelnummer: Titaniumflens

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1pc

Prijs: USD 100/PC-USD 105/PC

Verpakking Details: Triplexgeval

Levertijd: 10- 15 DAGEN

Betalingscondities: L/C, T/T, Western Union

Levering vermogen: 1000pcs per Maand

Krijg Beste Prijs
Hoogtepunt:

pijp blinde flens

,

de blinde flens van rf

Productnaam:
4“ DE GESMEDE FLENS VAN DN 100 ASME B16.5 B381 F7 BLFF CL150 TITANIUM
Materiële Rang:
Gr7 titanium
Het verzegelen Oppervlakte:
FF
Drukklasse:
CL150
Norm:
ASME B 16,5 ASTM B381
Type:
BL FLENS
Inspectie:
Het ultrasone Testen & Materieel Testrapport EN10204.3.1, PMI-het TESTEN
Productnaam:
4“ DE GESMEDE FLENS VAN DN 100 ASME B16.5 B381 F7 BLFF CL150 TITANIUM
Materiële Rang:
Gr7 titanium
Het verzegelen Oppervlakte:
FF
Drukklasse:
CL150
Norm:
ASME B 16,5 ASTM B381
Type:
BL FLENS
Inspectie:
Het ultrasone Testen & Materieel Testrapport EN10204.3.1, PMI-het TESTEN
4“ Titanium Gesmede het Verzegelen van Flensdn 100 F7 BLFF CL150 FF Oppervlakte

4“ DE GESMEDE FLENS VAN DN 100 ASME B16.5 B381 F7 BLFF CL150 TITANIUM

het titanium voorziet Type van een flens



1) Plaat vlakke flens (PL),

2) de flens van de lassenhals (WN),

3) Misstap-op flens (ZO),

4) De flens van het contactdooslassen (SW),

5) Ingepaste flens (Th),

6) Blinde flens (BL).



de norm van titaniumflenzen



Amerikaanse Norm: ASME/ANSI B16.5/B16.47



(ASME/ANSI B16.36 voor openingsflens, ASME/ANSI B16.47 voor de flens van het grote diameterstaal



AWWA_C207-1994_is de Amerikaanse Standaardflens van de Staalpijp voor Watervoorzieningstechniek)



Japanse norm: JIS/KS B2220-2010



Duitsland (Europese Norm): UNI EN1092-1



Rusland: GOST 12821-80 ГОСТ 33259-2015



De druk van de titaniumflens



Cl 150 300 400 600 900 1500 2500 Psi, Enz.



de Diameter van de titaniumflens



DN15 ~ 600mm



Het verzegelende gezicht van de titaniumflens



de opgeheven oppervlakte (rf), het Mannetje en het Wijfje (MF), de oppervlakte van de Pengroef (TG), de verbindingsoppervlakte van de metaalring, bedragen vier soorten.



de gemeenschappelijke grootte van de titaniumflens



DN15-DN2000 1/2 duim-36 duim



de toepassing van de titaniumflens



Hoofdzakelijk gebruikt in petrochemisch, medisch en gezondheid, macht, militaire ruimte, brandbeveiliging, metallurgie, scheepsbouw, gas,



en de milieubescherming vereist hoge druk.



de functie van titaniumflenzen



De flens, de pakking en de bout worden verbonden met elkaar als afneembare verbinding van een groep gecombineerde verzegelende structuren.



De flensverbinding is een belangrijke verbindingsmethode voor pijpleidingsbouw.



De flensverbinding is makkelijk te gebruiken en kan grote druk weerstaan.






producten titaniumflens
Materiële Rang Gr7,
Certificatie ISO9001: 2008, EN10204.3.1
Norm

ANSI B16.5, ASME B16.5

grootte 4 inch/DN100
Drukklasse

CL150

Techniek Gesmeed en CNC bewerkt machinaal
type BL
Flensoppervlakte FF





2. Chemische vereisten



  N C H Fe O Al V Pd Mo Ni Ti
Gr1 0,03 0,08 0,015 0,20 0,18 / / / / / bal
Gr2 0,03 0,08 0,015 0,30 0,25 / / / / / bal
Gr5 0,05 0,08 0,015 0,40 0,20 5.5~6.75 3.5~4.5 / / / bal
Gr7 0,03 0,08 0,015 0,30 0,25 / / 0.12~0.25 / / bal
Gr9 0,03 0,08 0,015 0,25 0,15 2.5~3.5 2.0~3.0 / / / bal
Gr12 0,03 0,08 0,015 0,30 0,25 / / / 0.2~0.4 0.6~0.9 bal







3. Trekvereisten



Rang Component Treksterkte (min) Opbrengststerkte (min) Verlenging (%)
ksi M Pa ksi M Pa
1 Ta1 35 240 20 138 24
2 TA2 50 345 40 275 20
5 Ti6Al4V 130 895 120 828 10
7 Ti-0.2Pd 50 345 40 275 20
9 Ti-3Al-2.5V 90 620 70 438 15
12 Ti-0.3Mo-0.8Ni 70 438 50 345 18









4. Mechanische Eigenschappen van het Titaniumflenzen van ASTM B381





Element Dichtheid Smeltpunt Treksterkte Opbrengststerkte Verlenging
Titanium Gr2 4.5g/cm3 1665℃ (3030°F) Psi 49900, MPa- 344 Psi-39900, MPa-275 20%
Titanium Gr5 4.43g/cm3 1632℃ (2970°F) Psi 138000, MPa- 950 Psi-128000, MPa-880 14%

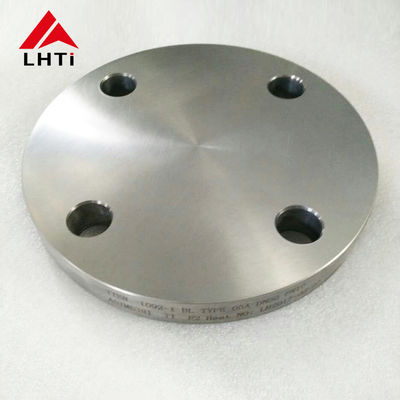

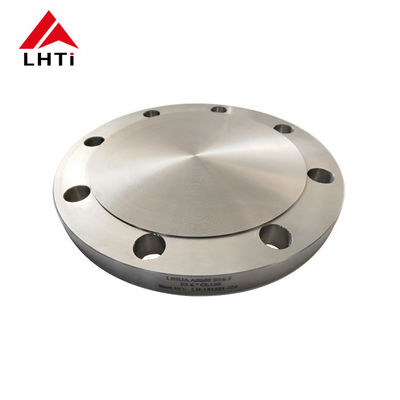

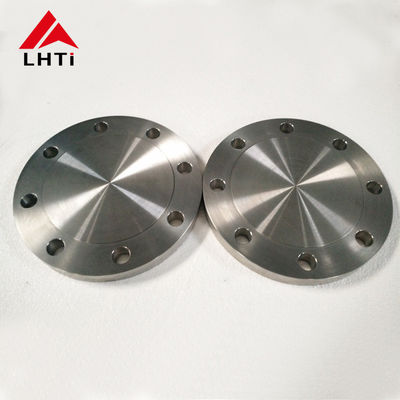

Gedetailleerde Beelden


20180510.jpgtitaniumbl flange04.jpgtitaniumbl flange10.jpg



Testpunten



Het visuele testen (VT)

Het ultrasone Testen (UT)--100%

Penetrant het Testen/de Kleurstof doordringt (PT)
