De Blinde Flens van het Gr5gr7 Titanium, ANSI B16.5 Klasse 150 Klasse 300 Flens
ANSI B16.5 Gr2 Gr5 Gr7 titanium blinde flens klasse 150 klasse 300
1. Productinformatie van Titanium Blind Flange
Materiaal:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
StandaardANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Grootte:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Drukklasse: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 hoewel PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB.
Verzegelingsoppervlak:RF, FF, TG, RJ enz.
Techniek:gesmeed en CNC-bewerk
Voordeel:
- Lange levensduur
- corrosiebestendig
- Hoge slijtvastheid en treksterkte
- Onze vormen voor flenzen zijn zeer compleet, dus we kunnen flenzen produceren in alle normen, inclusief EN1092-1, ASME B16.5, DIN en BS enz.
2.Specificatie van titaniumblinde flens
Specificaties voor blinde flens van titanium van klasse 150
| Klasse 150 blinde flens van titanium |
Nom.
Pijp
Grootte |
Flanke
Dia. - Ik weet het. |
Flanke
dik |
Opgegroeid
Gezicht Dia. |
- Nee, dat is niet waar.
van
Gaten |
Dia. - Ik weet het.
van
Boltjes |
De dag.
Boltcirkel |
| 1/2 |
3 1/2 |
7/16 |
1-3/8 |
4 |
1/2 |
2-3/8 |
| 3/4 |
3-7/8 |
1/2 |
1-11/16 |
4 |
1/2 |
2-3/4 |
| 1 |
4-1/4 |
9/16 |
2 |
4 |
1/2 |
3-1/8 |
| 1-1/4 |
4-5/8 |
5/8 |
2-1/2 |
4 |
1/2 |
3 1/2 |
| 1-1/2 |
5 |
11/16 |
2-7/8 |
4 |
1/2 |
3-7/8 |
| 2 |
6 |
3/4 |
3-5/8 |
4 |
5/8 |
4-3/4 |
| 2-1/2 |
7 |
7/8 |
4-1/8 |
4 |
5/8 |
5-1/2 |
| 3 |
7 1/2 |
15/16 |
5 |
4 |
5/8 |
6 |
| 3 1/2 |
8 1/2 |
15/16 |
5-1/2 |
8 |
5/8 |
7 |
| 4 |
9 |
15/16 |
6-3/16 |
8 |
5/8 |
7 1/2 |
| 5 |
10 |
15/16 |
7-5/16 |
8 |
3/4 |
8 1/2 |
| 6 |
11 |
1 |
8 1/2 |
8 |
3/4 |
9-1/2 |
| 8 |
13/2 |
1-1/8 |
10-5/8 |
8 |
3/4 |
11-3/4 |
| 10 |
16 |
1-3/16 |
12-3/4 |
12 |
7/8 |
14/4 |
| 12 |
19 |
1-1/4 |
15 |
12 |
7/8 |
17 |
| 14 |
21 |
1-3/8 |
16-1/4 |
12 |
1 |
18-3/4 |
| 16 |
23 1/2 |
1-7/16 |
18 1/2 |
16 |
1 |
21-1/4 |
| 18 |
25 |
1-9/16 |
21 |
16 |
1-1/8 |
22-3/4 |
| 20 |
27 1/2 |
1-11/16 |
23 |
20 |
1-1/8 |
25 |
| 24 |
32 |
1-7/8 |
27-1/4 |
20 |
1-1/4 |
29 1/2 |
Specificatie voor blinde flens van titanium van klasse 300
| Klasse 300 blinde flens van titanium |
Nom.
Pijp
Grootte |
Flanke
Dia. - Ik weet het. |
Flanke
dik |
Opgegroeid
Gezicht Dia. |
- Nee, dat is niet waar.
van
Gaten |
Dia. - Ik weet het.
Van
Boltjes |
De dag.
Boltcirkel |
| 1/2 |
3-3/4 |
9/16 |
1-3/8 |
4 |
1/2 |
2-5/8 |
| 3/4 |
4-5/8 |
5/8 |
1-11/16 |
4 |
5/8 |
3-1/4 |
| 1 |
4-7/8 |
11/16 |
2 |
4 |
5/8 |
3 1/2 |
| 1-1/4 |
5-1/4 |
3/4 |
2-1/2 |
4 |
5/8 |
3-7/8 |
| 1-1/2 |
6-1/8 |
13/16 |
2-7/8 |
4 |
3/4 |
4 1/2 |
| 2 |
6 1/2 |
7/8 |
3-5/8 |
8 |
5/8 |
5 |
| 2-1/2 |
7 1/2 |
1 |
4-1/8 |
8 |
3/4 |
5-7/8 |
| 3 |
8-1/4 |
1-1/8 |
5 |
8 |
3/4 |
6-5/8 |
3. Chemische eisen van titaniumblinde flens
| |
N |
C |
H |
Fe |
O |
Al |
V |
Pd |
Mo. |
Ni |
Ti |
| Gr1 |
0.03 |
0.08 |
0.015 |
0.20 |
0.18 |
/ |
/ |
/ |
/ |
/ |
bal |
| Gr2 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
/ |
/ |
bal |
| Gr5 |
0.05 |
0.08 |
0.015 |
0.40 |
0.20 |
5.5 tot 6.75 |
3.5 tot 4.5 |
/ |
/ |
/ |
bal |
| Gr7 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
0.12 tot 0.25 |
/ |
/ |
bal |
| Gr9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5 tot 3.5 |
2.0~3.0 |
/ |
/ |
/ |
bal |
| Gr12 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
0.2~0.4 |
0.6~0.9 |
bal |
3. Tensile eisen van blinde flens van titanium
| Graad |
Treksterkte (min) |
Kracht van de opbrengst ((min) |
Verlenging ((%) |
| KSI |
M Pa |
KSI |
M Pa |
| 1 |
35 |
240 |
20 |
138 |
24 |
| 2 |
50 |
345 |
40 |
275 |
20 |
| 5 |
130 |
895 |
120 |
828 |
10 |
| 7 |
50 |
345 |
40 |
275 |
20 |
| 9 |
90 |
620 |
70 |
438 |
15 |
| 12 |
70 |
438 |
50 |
345 |
18 |

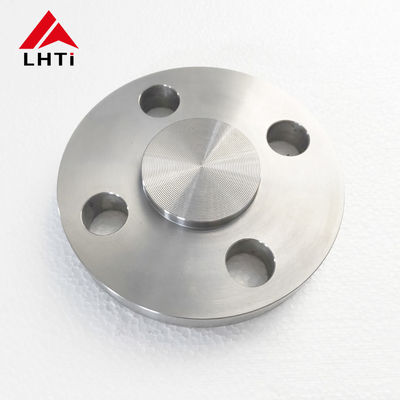

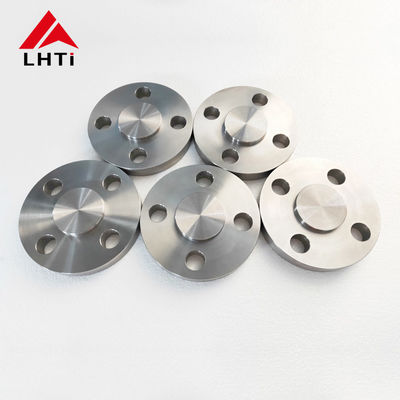

4. gedetailleerde afbeeldingen van titanium blinde flens
5Alle tests van titanium blinde flens
Visuele tests (VT)
Ultrasone testen (UT)
Radiografische tests (RT)
Magnetische deeltjesonderzoek (MT)
Penetratieproef/penetratie van kleurstoffen (PT)
Eddy-stroomonderzoek (ET)
Geluidsemissies (AE)
