Productdetails
Plaats van herkomst: Baoji, China
Merknaam: LIHUA
Certificering: ISO9001, TUV etc.
Modelnummer: Links-WN
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 stukken
Prijs: US dollar $25/pc--US dollar $85/pc
Verpakking Details: Verpakt door schuim in triplexdoos voor de uitvoer
Levertijd: 3-15 het werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 5000 PCs per maand
Productnaam: |
Titaniumwn flens |
Norm: |
ASME B16.5 |
Materiaal: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Toepassing: |
Chemische Industrie |
Het verzegelen Oppervlakte: |
Rf, FF, TG, RJ Enz. |
Grootte: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Druk: |
150#-2500# |
Oppervlakte: |
Opgepoetst |
Techniek: |
Gesmeed en CNC bewerkt machinaal |
Inspectie: |
Het ultrasone Testen & Materieel Testrapport EN10204.3.1 |
Productnaam: |
Titaniumwn flens |
Norm: |
ASME B16.5 |
Materiaal: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Toepassing: |
Chemische Industrie |
Het verzegelen Oppervlakte: |
Rf, FF, TG, RJ Enz. |
Grootte: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Druk: |
150#-2500# |
Oppervlakte: |
Opgepoetst |
Techniek: |
Gesmeed en CNC bewerkt machinaal |
Inspectie: |
Het ultrasone Testen & Materieel Testrapport EN10204.3.1 |

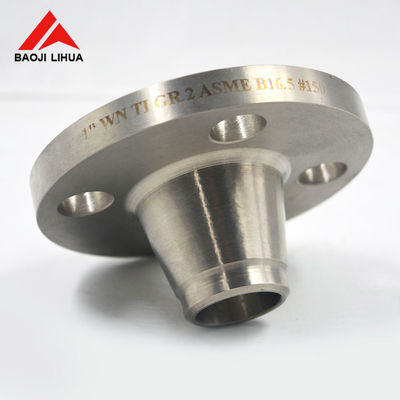

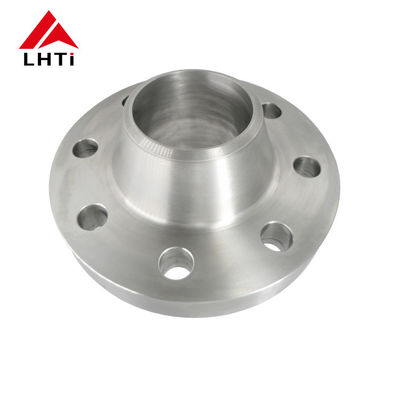

Van het de halstitanium van het hoge druklassen de flenswn flens voor de chemische industrie
1. Ons Bedrijf
Als belangrijke fabrikant van titaniumproducten meer dan 16 jaar, hebben wij titaniumflens naar vele landen, met inbegrip van Italië, Rusland, Turkije en Chili enz. uitgevoerd. De kwaliteit van onze producten wordt op brede schaal erkend. Zo zou u vertrouwen in ons bedrijf moeten hebben.
2. Productinformatie van de Halsflens van de Titaniumlas
Materiaal: Gr1, Gr2, Gr5, Gr7, Gr12
Norm: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Grootte: 1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Druk Clase: PN0.25~32MPA/(DIN) PN6, PN10, PN16, PN25 HOEWEL PN250/150LB, 250LB, 300LB, 400 POND, 500LB, 600 POND, 900LB, 1500LB, 2500LB.
Het verzegelen Oppervlakte: RF, FF, TG, RJ ENZ.
Techniek: Machinaal bewerkte Froged en CNC
Voordelen:
3. Specificatie van de Halsflens van de Titaniumlas
Specificatie voor Klasse 150 de Halsflens van de Titaniumlas
| Klasse 150 de Halsflens van de Titaniumlas | ||||||||||
| Nom. Pijp Grootte |
Flens Dia. | Flens dik | Hub Dia. Bij Basis | Opgeheven Gezicht Dia. | Hub Dia. op Laspunt | Nr. van Gaten |
Dia. van Bouten |
Dia. Van Boutcirkel |
Droeg Dia. |
Lengte Door Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
Specificatie voor klasse 300 de Halsflens van de Titaniumlas
| Klasse 300 de Halsflens van de Titaniumlas | ||||||||||
| Nom. Pijp Grootte |
Flens Dia. | Flens dik. | Hub Dia. Bij Basis | Opgeheven Gezicht Dia. | Hub Dia. Op Laspunt | Nr. van Gaten |
Dia. Van Bouten |
Dia. Van Boutcirkel |
Droeg Dia. |
Lengte Door Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0,84 | 4 | 2-5/8 | 1/2 | 0,62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0,82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
4. Gedetailleerde Beelden van de Halsflens van de Titaniumlas
(1) Grondstof van de Halsflens van de Titaniumlas
(2) test van de Halsflens van de Titaniumlas
5. Verwante Producten van de Halsflens van de Titaniumlas
6. Alle tests van Titanium lassen Halsflens
Het visuele testen (VT)
Het ultrasone Testen (UT)
Het radiografische Testen (rechts)
Het magnetische deeltje testen (MT)
Penetrant het Testen/de Kleurstof doordringt (PT)
Eddy Current-het testen (ET)
Akoestische Emissie (VE)
7. Trekvereisten van de Halsflens van de Titaniumlas
| Rang | Treksterkte (min) | Opbrengststerkte (min) | Verlenging (%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
