Productdetails
Plaats van herkomst: Baoji, China
Merknaam: LIHUA
Certificering: ISO9001, TUV etc.
Modelnummer: Links-WN
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 stukken
Prijs: US dollar $25/pc--US dollar $85/pc
Verpakking Details: Verpakt door schuim in triplexdoos voor de uitvoer
Levertijd: 3-15 het werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 5000 PCs per maand
Naam van het product: |
Titanium stub eindigt |
Standaard: |
ASME B16.9 |
Materiaal: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Toepassing: |
De chemische industrie |
Type: |
Kort patroon, lang patroon |
Grootte: |
NPS1/2′′-48′′ (DN15-1200) |
Muurdikte: |
Sch10s Sch80s of groter tot Sch160s |
Oppervlakte: |
Beurten, polijsten, zandblazen |
Techniek: |
naadloos/gelast |
Inspectie: |
Het ultrasone Testen & Materieel Testrapport EN10204.3.1 |
Naam van het product: |
Titanium stub eindigt |
Standaard: |
ASME B16.9 |
Materiaal: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Toepassing: |
De chemische industrie |
Type: |
Kort patroon, lang patroon |
Grootte: |
NPS1/2′′-48′′ (DN15-1200) |
Muurdikte: |
Sch10s Sch80s of groter tot Sch160s |
Oppervlakte: |
Beurten, polijsten, zandblazen |
Techniek: |
naadloos/gelast |
Inspectie: |
Het ultrasone Testen & Materieel Testrapport EN10204.3.1 |

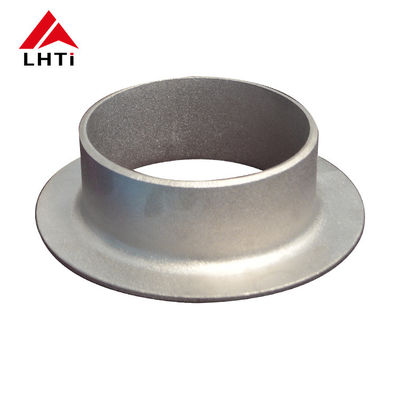

GR2 Titanium Stub Ends prijs ASME B16.9
1Ons bedrijf.
Als toonaangevende fabrikant van titaniumproducten voor meer dan 16 jaar, hebben we titanium flenzen geëxporteerd naar vele landen, waaronder Italië, Rusland, Turkije en Chili etc.De kwaliteit van onze producten is algemeen erkend.Dus je moet vertrouwen hebben in ons bedrijf.
2. Productinformatie van Titanium Weld Neck Flange
Materiaal:Gr1, Gr2, Gr5, Gr7, Gr12
StandaardANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Grootte:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Techniek: naadloos / gelast /met een gewicht van niet meer dan 10 kg
Voordelen:
Productinformatie van Titanium Stub Ends van graad 2
Kwaliteit:GR1 GR2 GR5 GR7 GR9 GR12
StandaardASME B16.9
Type:Kort patroon, lang patroon
Techique:Naadloos/gesweisd
Grootte:NPS1/2′′-48′′ (DN15-1200)
Wanddikte:Sch10s Sch80s of groter tot Sch160s
Oppervlak:Beurten, polijsten, zandblazen
Voordelen van Titanium Stub Ends van Gr2
Lage dichtheid
Hoge sterkte
Uitstekende corrosiebestendigheid
Goede warmtegeleiding
Precision Manufacturing
Lichtgewicht
Uitstekende sterkte/gewicht verhouding
Hoogtemperatuurweerstand
laagtemperatuurweerstand
Lange levensduur
Gedetailleerde afbeeldingen van Titanium Stub Ends Gr2
Toepassing van Titanium Stub Ends van Gr2
Hoogdrukleidingen in de olie- en gasindustrie
Machines voor de verwerking van pulp en papier
Maritieme techniek en scheepsbouw
Water- en zeewaterdienst
Chemische processen waarbij oxiderende media en oxiderende zuren betrokken zijn
Constructie-eigenschappen, normen en voordelen van GR2-titanium stub-eindjes
Titaniumverbindingspunten van categorie 2 zijn met een knop gesolde bevestigingen die zijn vervaardigd van commercieel zuiver titanium van categorie 2 (UNS R50400).zoals weergegeven in figuur 1Het wordt meestal gebruikt met gespannen flenzen of pakkingen om een gespannen verzameling te vormen. De buitendiameter en de wanddikte van de rechte pijpleiding moeten gelijk zijn aan die van de pijp.De lapdikte P mag niet kleiner zijn dan de nominale buiswanddikte tDe diameter van de loop G is in overeenstemming met de standaardbewerkte oppervlakte van de RF-flens.De filleradius R komt overeen met de radius die is bepaald voor de lapflens of -pakking.
Specificatie voor klasse 300 Titanium stub Ends
| Stub Ends grootte | ||||||||||
| Nom. Pipe Grootte |
Flange Dia. | Flanke dik. | Hub Dia, op basis. | Geheven Gezicht Dia. | Hub Dia, bij Weld Point. | - Nee, dat is niet waar. van Gaten |
Dia. - Ik weet het. Van Boltjes |
De dag. Boltcirkel |
Boren Dia. - Ik weet het. |
Lange Door middel van Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3 1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4 1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6 1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7 1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
4. Gedetailleerde afbeeldingen vanTitanium stub eindigt
(2) Test vanTitanium stub eindigt
5. Verwante producten van titaniumweldhalsflens
6Alle tests van Titanium Weld Neck Flange
Visuele tests (VT)
Ultrasone testen (UT)
Radiografische tests (RT)
Magnetische deeltjesonderzoek (MT)
Penetratieproef/penetratie van kleurstoffen (PT)
Eddy-stroomonderzoek (ET)
Geluidsemissies (AE)
7. Tensile vereisten vanTitanium stub eindigt
| Graad | Treksterkte (min) | Kracht van de opbrengst ((min) | Verlenging ((%) | ||
| KSI | M Pa | KSI | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
