Thuis > producten > De Flens van de lashals > Opgeheven de Halsflens van het Gezichtslassen, Machinaal bewerkte Titaniumwn rf Flens CNC

Opgeheven de Halsflens van het Gezichtslassen, Machinaal bewerkte Titaniumwn rf Flens CNC

Productdetails

Plaats van herkomst: Baoji, China

Merknaam: LIHUA

Certificering: ISO9001, TUV etc.

Modelnummer: Links-WN

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5 stukken

Prijs: US dollar $25/pc--US dollar $85/pc

Verpakking Details: Verpakt door schuim in triplexdoos voor de uitvoer

Levertijd: 3-15 het werkdagen

Betalingscondities: L/C, T/T, Western Union

Levering vermogen: 5000 PCs per maand

Krijg Beste Prijs
Hoogtepunt:

de pijpflenzen van de lashals

,

wn rf-flens

Naam van het product:
Titanium gespelde halsflens
Standaard:
ASME B16.5
Materiaal:
Gr1, Gr2, Gr5, Gr7, Gr12
Toepassing:
De chemische industrie
Verzegelingsoppervlak:
RF
Grootte:
NPS 1/2 - NPS 24 (DN 10 - 2000)
Druk:
150#-2500#
Oppervlakte:
gepolijst
Techniek:
Gesmeed en CNC bewerkt machinaal
Inspectie:
Ultrasone testen en materiaalonderzoek EN10204.3.1
Naam van het product:
Titanium gespelde halsflens
Standaard:
ASME B16.5
Materiaal:
Gr1, Gr2, Gr5, Gr7, Gr12
Toepassing:
De chemische industrie
Verzegelingsoppervlak:
RF
Grootte:
NPS 1/2 - NPS 24 (DN 10 - 2000)
Druk:
150#-2500#
Oppervlakte:
gepolijst
Techniek:
Gesmeed en CNC bewerkt machinaal
Inspectie:
Ultrasone testen en materiaalonderzoek EN10204.3.1
Opgeheven de Halsflens van het Gezichtslassen, Machinaal bewerkte Titaniumwn rf Flens CNC

Vervaardiger van geopend gelaagd lashals WN RF titanium flens



1. Productinformatie van Titanium Weld Neck Flange



Producten met een diameter van niet meer dan 20 mm
Naam van het artikel Vervaardiger van geopend gelaagd lashals WN RF titanium flens
Toepassing chemische industrie
Standaard ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Materiaal Gr1, Gr2, Gr5, Gr7, Gr12
Grootte 1/2"~30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
Druk PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 hoewel PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB.
Verzegelingsoppervlak RF, FF, TG, RJ enz.
Techniek met een gewicht van niet meer dan 10 kg



Niet-gelegeerd titanium

2 ̊UNS R50400. ongeallooid titanium.

Niet-gelegeerd titanium plus 0,12 tot 0,25% palladium

Titaniumlegering (0,3% molybdeen, 0,8% nikkel)



2. Specificatie van Titanium Weld Neck Flange



Specificatie voor de klas 150 Titanium gespelde halsflens



Klasse 150 Titanium gespelde halsflens
Nom. Pipe
Grootte
Flange Dia. Flanke dikte Hub Dia, op basis. Geheven Gezicht Dia. Hub Dia. bij Weld Point. - Nee, dat is niet waar.
van
Gaten
Dia. - Ik weet het.
van
Boltjes
De dag.
Boltcirkel
Boren
Dia. - Ik weet het.
Lange
Door middel van Hub
1/2 3 1/2 7/16 1-3/16 1-3/8 0.84 4 1/2 2-3/8 0.62 1-7/8
3/4 3-7/8 1/2 1-1/2 1-11/16 1.05 4 1/2 2-3/4 0.82 2-1/16
1 4-1/4 9/16 1-15/16 2 1.32 4 1/2 3-1/8 1.05 2-3/16
1-1/4 4-5/8 5/8 2-5/16 2-1/2 1.66 4 1/2 3 1/2 1.38 2-1/4
1-1/2 5 11/16 2-9/16 2-7/8 1.90 4 1/2 3-7/8 1.61 2-7/16
2 6 3/4 3-1/16 3-5/8 2.38 4 5/8 4-3/4 2.07 2-1/2
2-1/2 7 7/8 3-9/16 4-1/8 2.88 4 5/8 5-1/2 2.47 2-3/4
3 7 1/2 15/16 4-1/4 5 3.50 4 5/8 6 3.07 2-3/4
3 1/2 8 1/2 15/16 4-13 juni 5-1/2 4.00 8 5/8 7 3.55 2-13/16
4 9 15/16 5-5/16 6-3/16 4.50 8 5/8 7 1/2 4.03 3
5 10 15/16 6-7/16 7-5/16 5.56 8 3/4 8 1/2 5.05 3 1/2
6 11 1 7-9/16 8 1/2 6.63 8 3/4 9-1/2 6.07 3 1/2
8 13/2 1-1/8 9-11-16 10-5/8 8.63 8 3/4 11-3/4 7.98 4
10 16 1-3/16 12 12-3/4 10.75 12 7/8 14/4 10.02 4
12 19 1-1/4 14-3/8 15 12.75 12 7/8 17 12.00 4 1/2
14 21 1-3/8 15-3/4 16-1/4 14.00 12 1 18-3/4 13.25 5
16 23 1/2 1-7/16 18 18 1/2 16.00 16 1 21-1/4 15.25 5
18 25 1-9/16 19-7/8 21 18.00 16 1-1/8 22-3/4 17.25 5-1/2
20 27 1/2 1-11/16 22 23 20.00 20 1-1/8 25 19.25 5-11-16
24 32 1-7/8 26-1/8 27-1/4 24.00 20 1-1/4 29 1/2 23.25 6



Specificatie voor klas 300 Titanium gespelde halsflens



Klasse 300: Titanium gespelde halsflens
Nom. Pipe
Grootte
Flange Dia. Flanke dik. Hub Dia, op basis. Geheven Gezicht Dia. Hub Dia, bij Weld Point. - Nee, dat is niet waar.
van
Gaten
Dia. - Ik weet het.
Van
Boltjes
De dag.
Boltcirkel
Boren
Dia. - Ik weet het.
Lange
Door middel van Hub
1/2 3-3/4 9/16 1-1/2 1-3/8 0.84 4 2-5/8 1/2 0.62 2-1/16
3/4 4-5/8 5/8 1-7/8 1-11/16 1.05 4 3-1/4 5/8 0.82 2-1/4
1 4-7/8 11/16 2-1/8 2 1.32 4 3 1/2 5/8 1.05 2-7/16
1-1/4 5-1/4 3/4 2-1/2 2-1/2 1.66 4 3-7/8 5/8 1.38 2-9/16
1-1/2 6-1/8 13/16 2-3/4 2-7/8 1.90 4 4 1/2 3/4 1.61 2-11/16
2 6 1/2 7/8 3-5/16 3-5/8 2.38 8 5 5/8 2.07 2-3/4
2-1/2 7 1/2 1 3-15/16 4-1/8 2.88 8 5-7/8 3/4 2.47 3
3 8-1/4 1-1/8 4-5/8 5 3.50 8 6-5/8 3/4 3.07 3-1/8





3Ons bedrijf.

  • Als een toonaangevende fabrikant en handelaar van titanium lassen nek flense voor meer dan 16 jaar, Baoji Lihua heeft verschillende vormen voor flensen, zodat we kunnen produceren titanium lassen nek flense in alle normen,met inbegrip van EN1092-1, ASME B16.5, DIN en BS enz.
  • We hebben onze titanium lassen nek flenzen geëxporteerd naar vele landen, waaronder Italië, Rusland, Turkije en Chili etc. De kwaliteit van onze producten is algemeen erkend.
  • Op maat gemaakte producten zijn altijd welkom.
  • We kennen de markt heel goed, dus onze prijs zal u concurrerender maken.
  • We hebben een professioneel technisch team, ons bedrijf biedt u een complete service van A tot Z, met ons toegewijde team.

4Gedetailleerde afbeeldingen van Titanium Weld Neck Flange



(1) grondstof

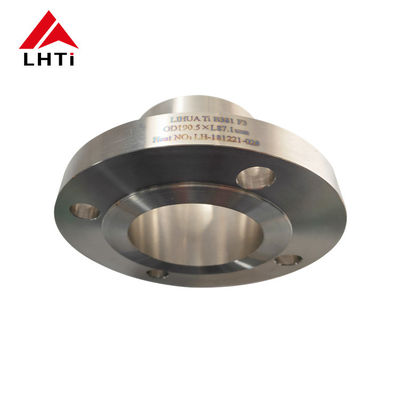

Opgeheven de Halsflens van het Gezichtslassen, Machinaal bewerkte Titaniumwn rf Flens CNC 0



(2) Apparatuur

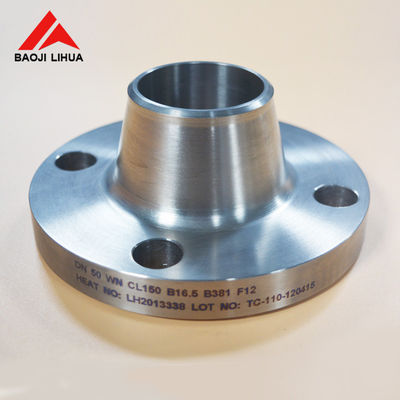

Opgeheven de Halsflens van het Gezichtslassen, Machinaal bewerkte Titaniumwn rf Flens CNC 1



(3) Verbinding

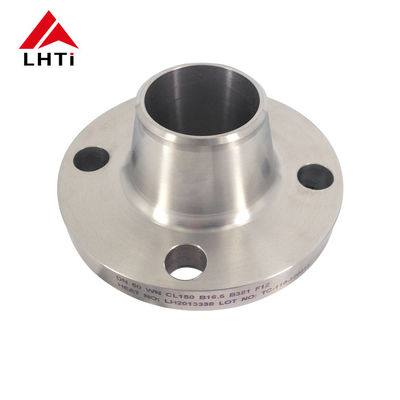

Opgeheven de Halsflens van het Gezichtslassen, Machinaal bewerkte Titaniumwn rf Flens CNC 2



4. Pakket van Titanium Las Neck Flange



Titanium lassen hals flenzen worden gebruikt in verschillende industrieën, waaronder petrochemie, olie en gas, elektriciteitsopwekking, bulk vloeistof transport, chemicaliën, farmaceutische producten, pulp en papier productie,textiel en andere. Titanium las nek flenzen zijn verpakt om ervoor te zorgen dat er geen schade tijdens de verzending. In geval van export, standaard export verpakking wordt gedaan in multiplex doos. Markering kan worden gemaakt als u vereist.



5Alle tests van Titanium Weld Neck Flange



Visuele tests (VT)

Ultrasone testen (UT)

Radiografische tests (RT)

Magnetische deeltjesonderzoek (MT)

Penetratieproef/penetratie van kleurstoffen (PT)

Eddy-stroomonderzoek (ET)

Geluidsemissies (AE)
