Productdetails
Plaats van herkomst: Baoji, China
Merknaam: LIHUA
Certificering: ISO9001, TUV etc.
Modelnummer: Links-WN
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 stukken
Prijs: US dollar $25/pc--US dollar $85/pc
Verpakking Details: Verpakt door schuim in triplexdoos voor de uitvoer
Levertijd: 3-15 werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 50000 PCs per maand
Productnaam: |
Titaniumwn flens |
Norm: |
ASME B16.5 |
Materiaal: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Toepassing: |
De chemische industrie |
Het verzegelen oppervlakte: |
RF, FF, TG, RJ ENZ. |
grootte: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Druk: |
150#-2500# |
Oppervlakte: |
opgepoetst |
Techniek: |
Gesmeed en CNC bewerkt machinaal |
Inspectie: |
Het ultrasone Testen & Materieel Testrapport EN10204.3.1 |
Productnaam: |
Titaniumwn flens |
Norm: |
ASME B16.5 |
Materiaal: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Toepassing: |
De chemische industrie |
Het verzegelen oppervlakte: |
RF, FF, TG, RJ ENZ. |
grootte: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Druk: |
150#-2500# |
Oppervlakte: |
opgepoetst |
Techniek: |
Gesmeed en CNC bewerkt machinaal |
Inspectie: |
Het ultrasone Testen & Materieel Testrapport EN10204.3.1 |

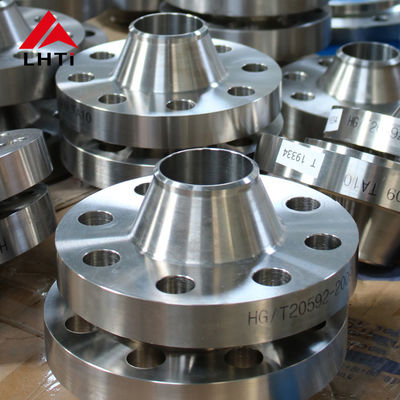

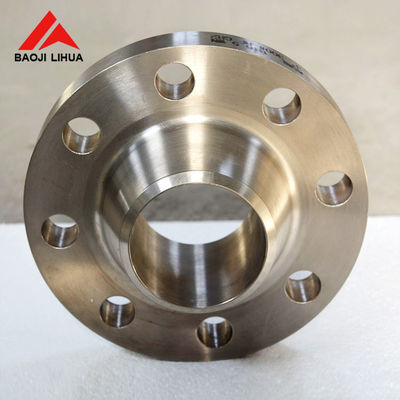

Van de het gezichtslas van het hoge drukwn rf Titanium vlakke de Halsflens 6“ voor Chemische Industrie Opgepoetste Oppervlakte
De Halsflens van de titaniumlas
De de halsflenzen van de titaniumlas zijn geschikt voor pijpleidingen met grote schommelingen in druk of temperatuur of pijpleidingen met op hoge temperatuur, hoge druk en lage temperatuur, en voor pijpleidingen ook gebruikt die dure, brandbare en explosieve media vervoeren. De de halsflens van de titaniumlas is niet gemakkelijk om worden misvormd, goed worden verzegeld, en wijd worden gebruikt.
Materiaal: Gr1, Gr2, Gr5, Gr7, Gr12
Norm: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Grootte: 1/2 " ~ 30 " NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Druk Clase: PN0.25~32MPA/(DIN) PN6, PN10, PN16, PN25 HOEWEL PN250/150LB, 250LB, 300LB, 400 POND, 500LB, 600 POND, 900LB, 1500LB, 2500LB.
Het verzegelen Oppervlakte: RF, FF, TG, RJ ENZ.
Techniek: Machinaal bewerkte Froged en CNC
| Van de de Halsflens van de titaniumlas Klasse 150 | ||||||||||
| Nom. Pijpgrootte | Flens Dia. | Flens dik | Hub Dia. Bij Basis | Opgeheven Gezicht Dia. | Hub Dia. op Laspunt | Nr van Gaten | Dia. van Bouten | Dia. Van Boutcirkel | Droeg Dia. | Lengte door Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
Gedetailleerde Beelden
Toepassingen
Productieproces
Onze Fabriek
Voorraad
Alle tests
Het visuele testen (VT)
Het ultrasone Testen (UT)
Het radiografische Testen (rechts)
Het magnetische deeltje testen (MT)
Penetrant het Testen/de Kleurstof doordringt (PT)
Eddy Current-het testen (ET)
Akoestische Emissie (VE)
Kwaliteitscontrole
Verpakking
