Productdetails
Plaats van herkomst: China
Merknaam: LHTi
Certificering: ISO9001-2015
Modelnummer: Buis
Betaling & het Verschepen Termijnen
Min. bestelaantal: 100kg
Prijs: $20--$29/pcs
Verpakking Details: Sponsomslag of plastic zak binnen, triplexgeval zoals buiten,
Levertijd: 15 werkdagen
Betalingscondities: L/C, T/T, Western Union
Levering vermogen: 5Ton per maand
Rang: |
Gr12 |
Buitendiameter: |
OD25.4mm OD32mm |
Materiaal: |
Ti-0.3Mo-0,8 Ni |
Norm: |
ASTM B338 |
Lengte: |
Maximum 12000mm |
Buitendiameter: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm enz. |
Muurdikte:: |
0.53.0mm |
Type: |
Gelast/naadloos |
Toepassing: |
Warmtewisselaar, de chemische industrie enz. |
Techniek: |
Gerold |
MOQ: |
100kg |
Rang: |
Gr12 |
Buitendiameter: |
OD25.4mm OD32mm |
Materiaal: |
Ti-0.3Mo-0,8 Ni |
Norm: |
ASTM B338 |
Lengte: |
Maximum 12000mm |
Buitendiameter: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm enz. |
Muurdikte:: |
0.53.0mm |
Type: |
Gelast/naadloos |
Toepassing: |
Warmtewisselaar, de chemische industrie enz. |
Techniek: |
Gerold |
MOQ: |
100kg |
Het titaniumpijp van de warmtewisselaarbuis OD25.4mm OD19.05mm ASTM B338
1.Titanium buis Technische Vereisten
Naadloze en Gelaste het Titanium van ASTM B338 en van de Titaniumlegering Buizen voor Condensatoren en Warmtewisselaars
ASTM B338 behandelt 28 rangen van de naadloze en gelaste buizen van de titaniumlegering voor oppervlakteverdichters, evaporatoren, en warmtewisselaars.
| Norm | ASTM B338, ASME SB338 |
| Regelmatige Rang | Rang 1 Rang 2 |
| Buitendiameter | 12.7mm 15mm 17mm 19mm 25.4mm 31mm enz. |
| Muurdikte | 0.9mm/1.0mm/1.2mm/1.5mm |
| Lengte | 3000 - 6000mm of andere economische lengten |
| Eindig | Opgepoetst, (Onthard & Ingelegd) AP, (Helder & Ontharde) BEDELAARS, MF |
| Vorm | Rechte titaniumpijp, Gerolde titaniumbuis |
| Type | Naadloos, ERW, Vervaardigd Gelaste EFW, |
| Beëindigen | Duidelijk Beëindigen, Afgeschuind Beëindigen, Treaded |
| Het merken | De norm, Rang, OD, Dikte, Lengte, verwarmt Nr. (Of vanaf het verzoek van de klant.) |
| Toepassing | Oliebuis, Gasslang, Vloeibare Buis, Boiler en warmtewisselaar |
| De Dienst op de toegevoegde waarde |
Trek & Uitbreiding vanaf vereiste Grootte & Lengte, Onthard & Ingelegd (Elektro & Commercieel) Pools Buigen, die Enz. machinaal bewerken. |
| Testcertificaat | Het Certificaaten 10204/3.1, TPI-Rapport, EN10204/3.2 van de molentest |
2.Heat de toepassing van de ruilmiddelbuis
Chemische samenstelling (% gew.)
| ASTM Nr. | Maximum Fe | Maximum O | Maximum N | Maximum C | Maximum H | Pd | Al | Bal |
| Rang 1 | 0,2 | 0,18 | 0,03 | 0,1 | 0,015 | - | - | Ti |
| Rang 2 | 0,3 | 0,25 | 0,03 | 0,1 | 0,015 | - | - | Ti |
Fysische eigenschappen (Min)
| ASTM-Rang | Legeringssamenstelling | Treksterkte | Opbrengststerkte | Verlenging min % | ||
| ksi | Mpa | ksi | Mpa | |||
| Rang 1 | Zuiver Ti („Zuiver“) 35A - CP1 | 35 | 240 | 25 | 170 | 30 |
| Rang 2 | Zuiver Ti („Zuiver“) 50A - CP2 | 58 | 400 | 40 | 275 | 25 |
De Kwaliteitscontroles van titaniumbuizen:
UT, PT, Hydrodtatic-test, wervelstroominspectie, Chemische samenstellingsinspectie, Afmetingsinspectie,
Het trek testen, Radiografische inspectie, Dikteinspectie, PMI-inspectie
Het titanium leidt door buizen/titaniumbuizen in warmtewisselaar worden gebruikt die:
3.Titanium de specificatie van de legeringspijp
| Rang | N (%) | C (%) | H (%) | Fe (%) | O (%) | Ti | Maximum andere, |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Rang | Treksterkte (min) | Opbrengststerkte (gecompenseerde 0,2%)) | Verlenging (%) | ||||
| ksi | MPa | Min | Maximum | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Productnaam | Het Titaniumbuis /pipe van de warmtewisselaarbuis |
| Materiaal | Titanium (Gr2) |
| Certificaat | ISO9001: 2015, TUV, EN10204.3.1 |
| Norm | ASTM B338 |
| Grootte |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Of overeenstemmend de eis van de klant. |
| Technieken | Gerold |
| Status | Onthard (M) |
| Type |
Naadloze Titaniumbuis voor warmtewisselaar, de buis van de Titaniumuitlaat voor auto, de buis van de titaniumrol Gelaste Titaniumbuis, |
| Toepassing |
1)Macht en chemische installatie 2)Automobielcomponenten 3)sporten 4)mariene corrosie |
| Oppervlakte |
Het zure inleggen, CNC draaibankoppervlakte. |
4.Titanium het proces van de buisproductie

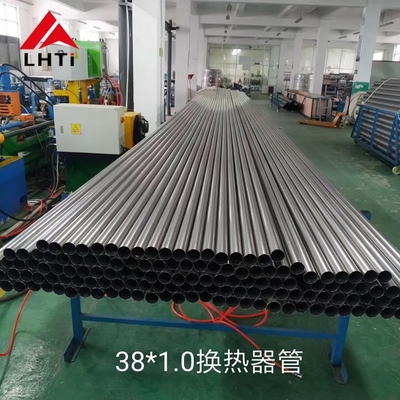

5.Details beeld in Workshop
|
Materiaal Rang |
Status | Verwerking | OD (mm) | Muurdikte (mm) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Onthard (m) |
Koudgewalst | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Gelast | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Lassen-gerold | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Nota: ""○ wijst op de specificaties die kunnen worden geproduceerd | |||||||||||||||
Het titaniumbuis van ASTM B338
Gebruikt: Warmtewisselaar, condensator en diverse drukvaten
Muurdikte: 0.5mm tot 4.5mm
Lengte: 3000mm /6000mm en longger aan 9000mm
Buitendiameters: 10mm tot 114mm
De tolerantie van de muurdikte: +/- 10%
Lengtetolerantie: +3.2mm
6. De Test van ASME SB388 zoals hieronder
Wij voorzien na tests de naadloze en gelaste buizen van Ti
| Chemische Samenstelling | Visueel inspecteer | Het ultrasone Testen | Het huidige Testen |
| Het afvlakken van het Testen | Het afvlakken van het Testen | Pneumatische Test | Hydrostatische Test |
| Trek | Opbrengst | Hardheid | Verlenging |
7. Voel vrij om de buisleverancier van de titaniumlegering te contacteren
