Titanium 45 graden elleboog 90 graden Gr1 Gr2 buigbare titaniumstaaf voor buisverbinding
45 gr 90 gr titanium ellebogen gr1 gr2 titanium buigingen voor het aansluiten van buizen
1Voordelen van Titanium Elbow
- Precision Manufacturing
- Lichtgewicht
- Uitstekende corrosiebestendigheid
- Hoge sterkte
- Uitstekende sterkte/gewicht verhouding
- Hoogtemperatuurweerstand
- laagtemperatuurweerstand
- Goede warmtegeleiding
- Lage dichtheid
- Lange levensduur
2Productinformatie van Titanium Elbow
Kwaliteit:GR1 GR2 GR7 GR12
StandaardASTM B363, ASME SB363, ASME B16.9, ANSI B16.9, JIS, ISO, BS, DN enz.
Toepassing:Chemische industrie
Type:45 graden elleboog, 90 graden elleboog, 180 graden elleboog
Type 2:Lange straal, korte straal
Techniek:Naadloos, gelast
Buitendeurs:- Een half-twee-twintig.
Wanddikte:Sch5s-Sch160s
Titanium 45 graden Elbow Data
| |
Schema 10S licht N.P.S. |
Schema 40S Standaard NPS |
| Nominale buisgrootte |
Buitentijdsdiameter |
Midden naar het gezicht |
Wanddikte |
Inwendige diameter |
Ongeveer Wt in pond/kg. |
Wanddikte |
Inwendige diameter |
Ongeveer Wt in pond/kg. |
| in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
Lb |
kg |
in |
mm |
in |
mm |
Lb |
kg |
| 1/2 inch. |
15 |
0.84 |
21.34 |
0.63 |
15.88 |
0.08 |
2.11 |
0.67 |
17.12 |
0.04 |
0.02 |
0.11 |
2.77 |
0.62 |
15.80 |
0.05 |
0.02 |
| 3/4 inch. |
20 |
1.05 |
26.67 |
0.44 |
11.11 |
0.08 |
2.11 |
0.88 |
22.45 |
0.04 |
0.02 |
0.11 |
2.87 |
0.82 |
20.93 |
0.05 |
0.02 |
| 1 inch |
25 |
1.32 |
33.40 |
0.88 |
22.23 |
0.11 |
2.77 |
1.10 |
27.86 |
0.11 |
0.05 |
0.13 |
3.38 |
1.05 |
26.64 |
0.14 |
0.06 |
| 1-1/4 inch. |
32 |
1.66 |
42.16 |
1.00 |
25.40 |
0.11 |
2.77 |
1.44 |
36.63 |
0.14 |
0.06 |
0.14 |
3.56 |
1.38 |
35.05 |
0.22 |
0.10 |
| 1-1/2 inch. |
40 |
1.90 |
48.26 |
1.13 |
28.58 |
0.11 |
2.77 |
1.68 |
42.72 |
0.22 |
0.10 |
0.15 |
3.68 |
1.61 |
40.89 |
0.28 |
0.13 |
| 2′′ |
50 |
2.38 |
60.33 |
1.38 |
34.93 |
0.11 |
2.77 |
2.16 |
54.79 |
0.32 |
0.15 |
0.15 |
3.91 |
2.07 |
52.50 |
0.50 |
0.23 |
| 2 1/2 inch. |
65 |
2.88 |
73.03 |
1.75 |
44.45 |
0.12 |
3.05 |
2.64 |
66.93 |
0.61 |
0.28 |
0.20 |
5.16 |
2.47 |
62.71 |
0.97 |
0.44 |
| 3′′ |
80 |
3.50 |
88.90 |
2.00 |
50.80 |
0.12 |
3.05 |
3.26 |
82.80 |
0.79 |
0.36 |
0.22 |
5.49 |
3.07 |
77.93 |
1.36 |
0.62 |
| 3 1/2 inch. |
90 |
4.00 |
101.60 |
2.25 |
57.15 |
0.12 |
3.05 |
3.76 |
95.50 |
0.95 |
0.43 |
0.23 |
5.74 |
3.55 |
90.12 |
1.79 |
0.81 |
| 4′′ |
100 |
4.50 |
114.30 |
2.50 |
63.50 |
0.12 |
3.05 |
4.26 |
108.20 |
1.36 |
0.62 |
0.24 |
6.02 |
4.03 |
102.26 |
2.63 |
1.19 |
| 5′′ |
125 |
5.56 |
141.30 |
3.13 |
79.38 |
0.13 |
3.40 |
5.30 |
134.49 |
2.29 |
1.04 |
0.26 |
6.55 |
5.05 |
128.19 |
4.33 |
1.96 |
| 6 inch. |
150 |
6.63 |
168.28 |
3.75 |
95.25 |
0.13 |
3.40 |
6.36 |
161.47 |
3.43 |
1.56 |
0.28 |
7.11 |
6.07 |
154.05 |
6.86 |
3.11 |
| 8 inch. |
200 |
8.63 |
219.08 |
5.00 |
127.00 |
0.15 |
3.76 |
8.33 |
211.56 |
6.75 |
3.06 |
0.32 |
8.18 |
7.98 |
202.72 |
13.50 |
6.12 |
| 10′′ |
250 |
10.75 |
273.05 |
6.25 |
158.75 |
0.17 |
4.19 |
10.42 |
264.67 |
12.50 |
5.67 |
0.37 |
9.27 |
10.02 |
254.51 |
24.50 |
11.11 |
| 12 inch. |
300 |
12.75 |
323.85 |
7.50 |
190.50 |
0.18 |
4.57 |
12.39 |
314.71 |
17.00 |
7.71 |
0.38 |
9.53 |
12.00 |
304.80 |
37.50 |
17.01 |
| 14" |
350 |
14.00 |
355.60 |
8.75 |
222.25 |
0.19 |
4.78 |
13.62 |
346.05 |
23.00 |
10.43 |
0.38 |
9.53 |
13.25 |
336.55 |
44.50 |
20.18 |
| 16 inch. |
400 |
16.00 |
406.40 |
10.00 |
254.00 |
0.19 |
4.78 |
15.62 |
396.85 |
30.00 |
13.61 |
0.38 |
9.53 |
15.25 |
387.35 |
58.00 |
26.30 |
| 18 inch. |
450 |
18.00 |
457.20 |
11.25 |
285.75 |
0.19 |
4.78 |
17.62 |
447.65 |
38.00 |
17.23 |
0.38 |
9.53 |
17.25 |
438.15 |
75.00 |
34.01 |
| 20′′ |
500 |
20.00 |
508.00 |
12.50 |
317.50 |
0.22 |
5.54 |
19.56 |
496.93 |
63.00 |
28.57 |
0.38 |
9.53 |
19.25 |
488.95 |
94.00 |
42.63 |
| 24" |
600 |
24.00 |
609.60 |
15.00 |
381.00 |
0.25 |
6.35 |
23.50 |
596.90 |
89.00 |
40.36 |
0.38 |
9.53 |
23.25 |
590.55 |
133.00 |
60.32 |
Titanium 90 graden Elbow Data
| |
Schema 10S licht N.P.S. |
Schema 40S Standaard NPS |
| Nominale buisgrootte |
Buitentijdsdiameter |
Midden naar het gezicht |
Inwendige diameter |
Wanddikte |
Ongeveer Wt. in ponden/kg. |
Inwendige diameter |
Wanddikte |
Ongeveer Wt in pond/kg. |
| in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
Lb |
kg |
in |
mm |
in |
mm |
Lb |
kg |
| 1/2 inch. |
15 |
0.84 |
21.34 |
1.50 |
38.10 |
0.67 |
17.12 |
0.08 |
2.11 |
0.08 |
0.04 |
0.62 |
15.80 |
0.11 |
2.77 |
0.10 |
0.05 |
| 3/4 inch. |
20 |
1.05 |
26.67 |
1.13 |
28.58 |
0.88 |
22.45 |
0.08 |
2.11 |
0.09 |
0.04 |
0.82 |
20.93 |
0.11 |
2.87 |
0.11 |
0.05 |
| 1 inch |
25 |
1.32 |
33.40 |
1.50 |
38.10 |
1.10 |
27.86 |
0.11 |
2.77 |
0.17 |
0.08 |
1.05 |
26.64 |
0.13 |
3.38 |
0.20 |
0.09 |
| 1-1/4 inch. |
32 |
1.66 |
42.16 |
1.88 |
47.63 |
1.44 |
36.63 |
0.11 |
2.77 |
0.29 |
0.13 |
1.38 |
35.05 |
0.14 |
3.56 |
0.32 |
0.15 |
| 1-1/2 inch. |
40 |
1.90 |
48.26 |
2.25 |
57.15 |
1.68 |
42.72 |
0.11 |
2.77 |
0.39 |
0.18 |
1.61 |
40.89 |
0.15 |
3.68 |
0.50 |
0.23 |
| 2′′ |
50 |
2.38 |
60.33 |
3.00 |
76.20 |
2.16 |
54.79 |
0.11 |
2.77 |
0.65 |
0.29 |
2.07 |
52.50 |
0.15 |
3.91 |
0.89 |
0.40 |
| 2 1/2 inch. |
65 |
2.88 |
73.03 |
3.75 |
95.25 |
2.64 |
66.93 |
0.12 |
3.05 |
1.08 |
0.49 |
2.47 |
62.71 |
0.20 |
5.16 |
1.72 |
0.78 |
| 3′′ |
80 |
3.50 |
88.90 |
4.50 |
114.30 |
3.26 |
82.80 |
0.12 |
3.05 |
1.54 |
0.70 |
3.07 |
77.93 |
0.22 |
5.49 |
2.75 |
1.25 |
| 3 1/2 inch. |
90 |
4.00 |
101.60 |
5.25 |
133.35 |
3.76 |
95.50 |
0.12 |
3.05 |
2.14 |
0.97 |
3.55 |
90.12 |
0.23 |
5.74 |
3.57 |
1.62 |
| 4′′ |
100 |
4.50 |
114.30 |
6.00 |
152.40 |
4.26 |
108.20 |
0.12 |
3.05 |
2.72 |
1.23 |
4.03 |
102.26 |
0.24 |
6.02 |
5.26 |
2.39 |
| 5′′ |
125 |
5.56 |
141.30 |
7.50 |
190.50 |
5.30 |
134.49 |
0.13 |
3.40 |
4.58 |
2.08 |
5.05 |
128.19 |
0.26 |
6.55 |
8.65 |
3.92 |
| 6 inch. |
150 |
6.63 |
168.28 |
9.00 |
228.60 |
6.36 |
161.47 |
0.13 |
3.40 |
6.86 |
3.11 |
6.07 |
154.05 |
0.28 |
7.11 |
13.75 |
6.24 |
| 8 inch. |
200 |
8.63 |
219.08 |
12.00 |
304.80 |
8.33 |
211.56 |
0.15 |
3.76 |
13.50 |
6.12 |
7.98 |
202.72 |
0.32 |
8.18 |
27.00 |
12.24 |
| 10′′ |
250 |
10.75 |
273.05 |
15.00 |
381.00 |
10.42 |
264.67 |
0.17 |
4.19 |
25.00 |
11.34 |
10.02 |
254.51 |
0.37 |
9.27 |
48.50 |
22.00 |
| 12 inch. |
300 |
12.75 |
323.85 |
18.00 |
457.20 |
12.39 |
314.71 |
0.18 |
4.57 |
34.00 |
15.42 |
12.00 |
304.80 |
0.38 |
9.53 |
75.00 |
34.01 |
| 14" |
350 |
14.00 |
355.60 |
21.00 |
533.40 |
13.62 |
346.05 |
0.19 |
4.78 |
46.00 |
20.86 |
13.25 |
336.55 |
0.38 |
9.53 |
89.00 |
40.36 |
| 16 inch. |
400 |
16.00 |
406.40 |
24.00 |
609.60 |
15.62 |
396.85 |
0.19 |
4.78 |
60.00 |
27.21 |
15.25 |
387.35 |
0.38 |
9.53 |
116.00 |
52.61 |
| 18 inch. |
450 |
18.00 |
457.20 |
27.00 |
685.80 |
17.62 |
447.65 |
0.19 |
4.78 |
75.00 |
34.01 |
17.25 |
438.15 |
0.38 |
9.53 |
154.00 |
69.84 |
| 20′′ |
500 |
20.00 |
508.00 |
30.00 |
762.00 |
19.56 |
496.93 |
0.22 |
5.54 |
126.00 |
57.14 |
19.25 |
488.95 |
0.38 |
9.53 |
189.00 |
85.71 |
| 24" |
600 |
24.00 |
609.60 |
36.00 |
914.40 |
23.50 |
596.90 |
0.25 |
6.35 |
177.00 |
80.27 |
23.25 |
590.55 |
0.38 |
9.53 |
265.00 |
120.18 |

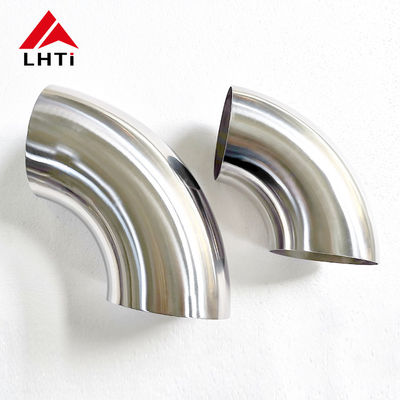

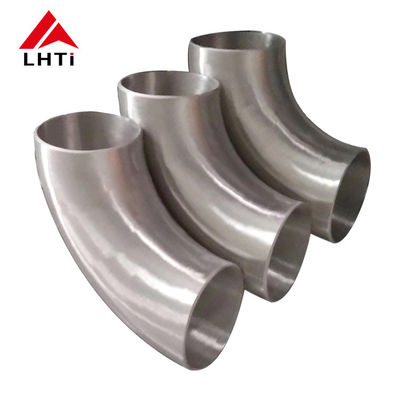

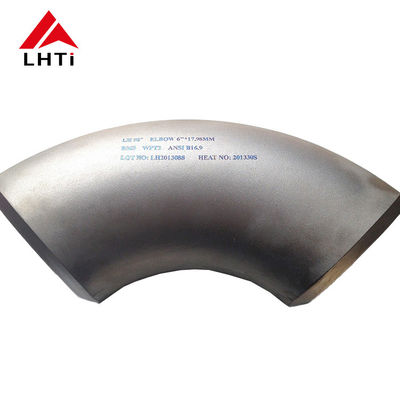

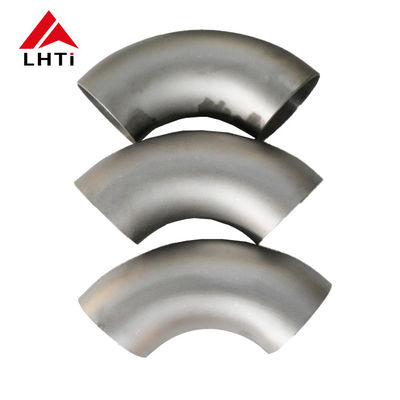

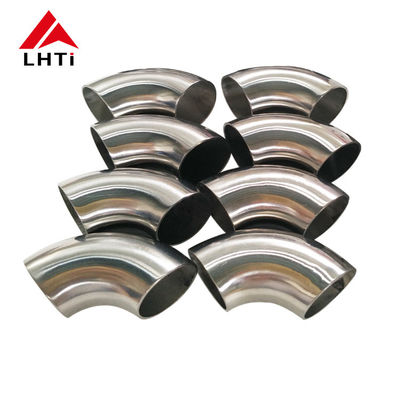

3Gedetailleerde beelden van Titanium Elbow.

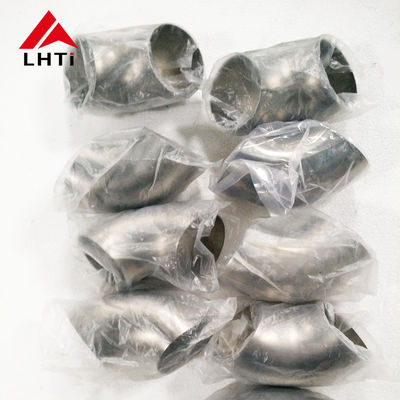

4Voorraad Titanium Elbow
5. Verwante producten van titanium elbow
- Flanken van titanium
- Titanium Tee
- Titaniumreducer
- Titanium stub einde
- Sockolet van titanium
6Toepassing van Titanium Elbow
- Ingenieurswerk
- Papierfabriekapparatuur
- Olieveredelingsbedrijven recuperatoren, katalysatoren
- Energieopwekking buishangers, kolenbrander
- Thermische, nucleaire en zonne-energiecentrales
- Petrochemie en raffinaderijen
- Olie en gas Exploratie
7Chemische samenstelling van titaniumelleboog
| ASTM nr. |
Fe max |
Maximaal |
N max |
C max |
H max |
Pd |
Al |
Bal |
| Graad 1 |
0.2 |
0.18 |
0.03 |
0.1 |
0.015 |
- |
- |
Ti |
| Graad 2 |
0.3 |
0.25 |
0.03 |
0.1 |
0.015 |
- |
- |
Ti |
8Fysieke eigenschappen van titaniumelleboog
| ASTM-klasse |
Treksterkte |
Kracht van de opbrengst |
Verlenging min % |
| KSI |
MPa |
KSI |
MPa |
|
| Graad 1 |
35 |
240 |
25 |
170 |
30 |
| Graad 2 |
58 |
400 |
40 |
275 |
25 |
