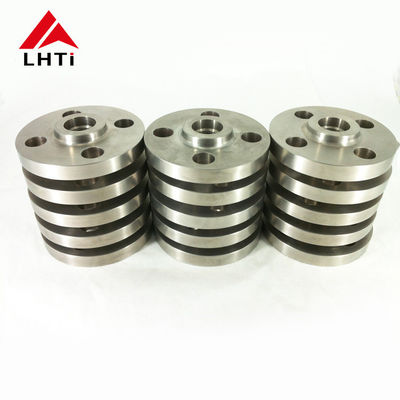

2. ASME B16.5 Titanium slip on flange graden
Titaniumklasse 2 (Ti-CP):
Samenstelling: commercieel zuiver titanium met een samenstelling van 99,2% titanium, 0,25% ijzer, 0,3% zuurstof en sporen van andere elementen.
Eigenschappen:
Sterkte: Relatief laag in vergelijking met legeringen; hoger dan veel stalen, maar lager dan gelegeerde titaniumsoorten.
Corrosiebestendigheid: Uitstekend in de meeste omgevingen, vooral tegen chloriden.
Lasbaarheid: goede lasbaarheid en vervaardigbaarheid.
Toepassingen: chemische verwerking, mariene omgevingen, medische implantaten (niet-lastdragend) en architectuur.
Titanium van categorie 5 (Ti-6Al-4V):
Samenstelling: titaniumlegering met een gehalte aan 90% titanium, 6% aluminium en 4% vanadium.
Eigenschappen:
Sterkte: Uitstekende sterkte-gewichtsverhouding, superieur aan titanium van klasse 2.
Corrosiebestendigheid: goede corrosiebestendigheid, niet zo hoog als graad 2, maar geschikt voor veel omgevingen.
Temperatuurbestendigheid: behoudt de sterkte bij hoge temperaturen, waardoor het geschikt is voor lucht- en ruimtevaart- en hoogwaardige toepassingen.
Toepassingen: Luchtvaartcomponenten (vliegtuigen, straalmotoren), scheepsapparatuur, medische implantaten, autocomponenten en sportapparatuur.
Titaniumklasse 7 (Ti-0,15Pd):
Samenstelling: titaniumlegering met 0,15% palladium toegevoegd.
Eigenschappen:
Corrosiebestendigheid: Uitstekende weerstand tegen corrosie, met name in reducerende omgevingen.
Lasbaarheid: goede lasbaarheid, geschikt voor lassen en vervaardiging.
Sterkte: Lagere sterkte in vergelijking met klasse 5, maar voldoende voor veel toepassingen.
Toepassingen: chemische verwerking, ontzaltingsinstallaties, mariene omgevingen en andere toepassingen die een betere corrosiebestendigheid vereisen.
3.Specificaties voor ASME B16.5 Klasse 150 Titanium Slip On Flange
| ASME B16.5 Klasse 150 Titanium Slip On Flange |
Nom.
Pijp
Grootte |
Flanke
Dia. - Ik weet het. |
Flanke
dik |
Hub Dia, op basis. |
Opgegroeid
Gezicht Dia. |
- Nee, dat is niet waar.
van
Gaten |
Dia. - Ik weet het.
Van
Boltjes |
Dia. van Bolt Circle |
Boren
Dia. - Ik weet het. |
Lange
Door middel van Hub |
| 1/2 |
3 1/2 |
7/16 |
1-3/16 |
1-3/8 |
4 |
1/2 |
2-3/8 |
0.88 |
5/8 |
| 3/4 |
3-7/8 |
1/2 |
1-1/2 |
1-11/16 |
4 |
1/2 |
2-3/4 |
1.09 |
5/8 |
| 1 |
4-1/4 |
9/16 |
1-15/16 |
2 |
4 |
1/2 |
3-1/8 |
1.36 |
11/16 |
| 1-1/4 |
4-5/8 |
5/8 |
2-5/16 |
2-1/2 |
4 |
1/2 |
3 1/2 |
1.70 |
13/16 |
| 1-1/2 |
5 |
11/16 |
2-9/16 |
2-7/8 |
4 |
1/2 |
3-7/8 |
1.95 |
7/8 |
| 2 |
6 |
3/4 |
3-1/16 |
3-5/8 |
4 |
5/8 |
4-3/4 |
2.44 |
1 |
| 2-1/2 |
7 |
7/8 |
3-9/16 |
4-1/8 |
4 |
5/8 |
5-1/2 |
2.94 |
1-1/8 |
| 3 |
7 1/2 |
15/16 |
4-1/4 |
5 |
4 |
5/8 |
6 |
3.57 |
1-3/16 |
| 3 1/2 |
8 1/2 |
15/16 |
4-13 juni |
5-1/2 |
8 |
5/8 |
7 |
4.07 |
1-1/4 |
| 4 |
9 |
15/16 |
5-5/16 |
6-3/16 |
8 |
5/8 |
7 1/2 |
4.57 |
1-5/16 |
| 5 |
10 |
15/16 |
6-7/16 |
7-5/16 |
8 |
3/4 |
8 1/2 |
5.66 |
1-7/16 |
| 6 |
11 |
1 |
7-9/16 |
8 1/2 |
8 |
3/4 |
9-1/2 |
6.72 |
1-9/16 |
| 8 |
13/2 |
1-1/8 |
9-11-16 |
10-5/8 |
8 |
3/4 |
11-3/4 |
8.72 |
1-3/4 |
| 10 |
16 |
1-3/16 |
12 |
12-3/4 |
12 |
7/8 |
14/4 |
10.88 |
1-15/16 |
| 12 |
19 |
1-1/4 |
14-3/8 |
15 |
12 |
7/8 |
17 |
12.88 |
2-3/16 |
| 14 |
21 |
1-3/8 |
15-3/4 |
16-1/4 |
12 |
1 |
18-3/4 |
14.14 |
2-1/4 |
| 16 |
23 1/2 |
1-7/16 |
18 |
18 1/2 |
16 |
1 |
21-1/4 |
16.16 |
2-1/2 |
| 18 |
25 |
1-9/16 |
19-7/8 |
21 |
16 |
1-1/8 |
22-3/4 |
18.18 |
2-11/16 |
| 20 |
27 1/2 |
1-11/16 |
22 |
23 |
20 |
1-1/8 |
25 |
20.20 |
2-7/8 |
| 24 |
32 |
1-7/8 |
26-1/8 |
27-1/4 |
20 |
1-1/4 |
29 1/2 |
24.25 |
3-1/4 |
4. Voordelen vanTitanium-slip op flenzen in de industrie
- Corrosiebestendigheid: Uitstekende weerstand tegen corrosie in verschillende agressieve omgevingen.
- Sterkte/gewicht verhouding: Biedt sterkte en duurzaamheid terwijl het licht blijft.
- Hoogtemperatuurweerstand:Behoudt mechanische eigenschappen bij verhoogde temperaturen.
- Biocompatibiliteit:Niet-toxisch en biocompatibel, geschikt voor medische toepassingen en voedselverwerking.
- Levensduur:Duurzame en langdurige prestaties, waardoor onderhouds- en vervangingskosten worden verlaagd.
5. Toepassingen van ANSI B16.5 Titanium Slip On Flange
- Bouw van pijpleidingenGebruikt voor het verbinden van delen van pijpleidingen, waardoor veilige en lekvrije verbindingen worden gewaarborgd tijdens het transport van vloeistoffen.
- Raffinaderijen en petrochemische installaties:Installeerd in verwerkingseenheden voor het aansluiten van vaten, reactoren en warmtewisselaars, waar weerstand tegen corrosieve chemicaliën essentieel is.
- Offshore-platforms:Gebruikt in offshore boorplatformen en productieplatformen om zeemilieu en harde weersomstandigheden te weerstaan.
- Gasverwerkingsinstallaties:Gebruikt in compressoren, pompen en kleppen om de operationele integriteit en veiligheid te behouden.
6Het productieproces van titanium slip on flanges
Materiaalkeuze:
Titaniumlegering: het proces begint met het selecteren van de juiste titaniumlegering op basis van de toepassingsvereisten.Klasse 5 (Ti-6Al-4V), en Graad 7 (Ti-0,15Pd) afhankelijk van factoren zoals sterkte, corrosiebestendigheid en temperatuurvereisten.
Snijden en vormen:
Voorbereiding van grondstoffen: Titaniumbalken of -balken worden gesneden in passende lengtes op basis van de vereiste flensafmetingen.
met een gewicht van niet meer dan 50 kgHet titaniummateriaal wordt verwarmd tot een geschikte smeden temperatuur en vervolgens gevormd met behulp van smeden of rollen technieken om de gewenste vorm en grootte van de slip-on flens leeg te bereiken.
Bewerking:
Draaien en frezen: de gesmeed of gewalste titaniumblokken worden bewerk.Dit omvat het draaien om de buitendiameter (OD) te creëren en de uiteinden van de flens aan te zetten om de vereiste oppervlakteafwerking te bereiken (e.bv. opgeheven gezicht, plat gezicht, ringgewricht).
Boren: gaten worden geboord voor de uitlijning van bouten en buizen volgens ASME B16.5 of de specificaties van de klant.
Voorbereiding van het laswerk:
Beveling: De flenspunten worden gespleten om zich voor te bereiden op het lassen.
Verwarming:
Lasproces: Titanium slip-on flenzen worden doorgaans gelast met TIG (Tungsten Inert Gas) las of andere geschikte methoden.Er wordt voor gezorgd dat er een inerte atmosfeer (meestal argon) wordt gehandhaafd om verontreiniging te voorkomen, corrosiebestendige lassen.
Lasinspectie: Lassen worden onderworpen aan niet-destructieve testmethoden (NDT), zoals inspectie van kleurstoffen of ultrasone testen om de integriteit van de las te verifiëren en eventuele defecten op te sporen.
Warmtebehandeling (indien vereist):
Afhankelijk van de titaniumlegering en de specifieke vereisten kan een warmtebehandeling worden uitgevoerd om de spanning te verminderen of de materiaal eigenschappen te verbeteren.Deze stap zorgt ervoor dat de flens haar mechanische eigenschappen en dimensionale stabiliteit behoudt.
Eindinspectie en testen:
Afmetingscontrole: Elke flenst wordt aan afmetingscontroles onderworpen om ervoor te zorgen dat deze voldoet aan de gespecificeerde toleranties en afmetingen volgens ASME B16.5 of de eisen van de klant.
Visuele en oppervlaktecontrole: de oppervlakken van de flenzen worden visueel gecontroleerd op eventuele onvolkomenheden of gebreken die de prestaties kunnen beïnvloeden.
Drukonderzoek: hydrostatische of pneumatische drukonderzoek kan worden uitgevoerd om de lekdichtheid en drukweerstand van de flenzen te verifiëren.
Oppervlaktebehandeling en afwerking:
Oppervlaktecoating: afhankelijk van de toepassing kunnen oppervlaktebehandelingen zoals passivatie of anodisatie worden toegepast om de corrosiebestendigheid te verbeteren of de esthetiek te verbeteren.
Markering en identificatie: Elke flenst is gemarkeerd met essentiële informatie, zoals materiaalkwaliteit, afmeting, drukklasse en fabrikantidentificatie.
Verpakking en verzending:
Zodra alle inspecties en tests naar behoren zijn afgerond, worden de titanium slip-on flenzen veilig verpakt om schade tijdens transport en opslag te voorkomen.Vervolgens worden ze naar de klant of naar distributiecentra verzonden..
7. Testcertificaten van titanium flenzen
Certificaat EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesHet wordt afgegeven door de fabrikant en verifieert dat het materiaal aan de vereiste normen voldoet.
Certificaat van grondstoffen:
Dit certificaat bevat gegevens over de grondstoffen die bij de productie van de titaniumflens zijn gebruikt, zoals de oorsprong van de grondstoffen, hun samenstelling,en eventuele toepasselijke testresultaten voor materialenDit zorgt voor traceerbaarheid en kwaliteitscontrole vanaf het begin van de aankoop van materialen.
100% Ultrasone foutdetectie:
Ultrasone testen (UT) zijn een niet-destructieve testmethode die wordt gebruikt om interne en oppervlaktefouten in de titaniumflens te detecteren.Een 100% UT-dekking betekent dat alle flenzen grondig worden getest om ervoor te zorgen dat er geen gebreken zijn die hun structurele integriteit of prestaties in gevaar kunnen brengen.
Hydrostatische test:
Bij deze test wordt de titaniumflens onder druk gezet met water of een andere vloeistof tot een vooraf bepaald drukniveau.Het beoordeelt het vermogen van de flens om druk te weerstaan zonder lekken of vervorming, waarbij wordt gewaarborgd dat het voldoet aan de gespecificeerde druknormen en veiligheidseisen.
Inspectieverslag van derden:
Dit verslag wordt uitgevoerd door een onafhankelijk derde inspectieorgaan of -autoriteit en geeft een onpartijdige beoordeling van de kwaliteit van de titaniumflens.bevestiging van de naleving van de toepasselijke normenHet vergroot de geloofwaardigheid van de kwaliteitsborgingsprocessen van de fabrikant.
