Markeren:
ASME-standaard titanium kogelkleppen
, DN15-DN200 Titanium kogelkleppen
, met een vermogen van niet meer dan 50 W
Ontwerpnorm: |
API 6D, ASME B16.34 |
Porttype: |
Volledige haven, verminderde haven |
Model: |
Titanium kogelklep |
Verrichtingsmethode: |
Vermogen, versnelling, actuator |
Karosserie: |
Een stuk, twee stukken, drie stukken. |
Temperatuurbereik: |
-196°C tot 600°C |
Operatie: |
Handmatig, tandwiel, elektrisch, pneumatisch |
Bepaling van de druk: |
Klasse 150 - Klasse 1500 |
Grootte: |
1/2 inch - 10 inch |
Type actuator: |
Hand, Pneumatisch, Elektrisch |

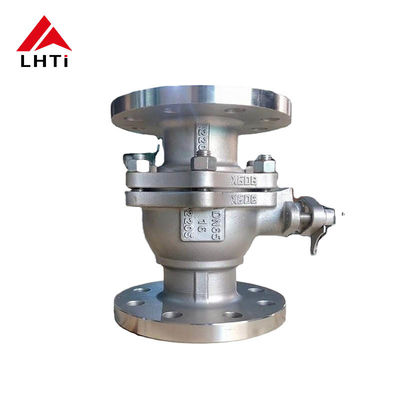

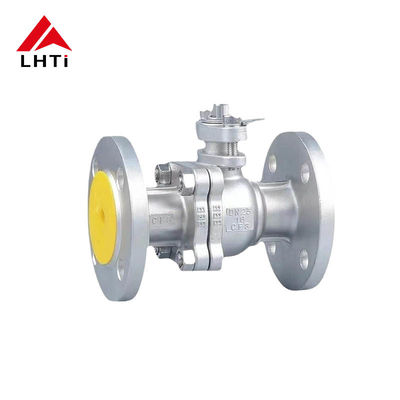

6 inch kogelklep ASME Standard Flanged kogelklep Titanium kogelklep Ti TA2 DN 15-DN200
6 inch kogelklep ASME Standard Flanged kogelklep Titanium kogelklep Ti TA2 DN 15-DN200
Productbeschrijving:
Spesiale materialen voor kogelvalenDeze kleppeën zijn verkrijgbaar in zowel zachte als harde afdichtingen en zijn er zowel in zwevende als op trunnion gemonteerde ontwerpen.De materialen die voor deze kogelvalen worden gebruikt, zijn zorgvuldig gekozen voor hun uitzonderlijke prestaties in moeilijke omgevingen en omvatten titanium, nikkel, zirconium, Hastelloy, Monel, Inconel, duplex roestvrij staal, 904L, legering 20, C4-staal en anderen.Deze hoogwaardige materialen zorgen ervoor dat de kleppen een uitstekende corrosiebestendigheid bieden, mechanische sterkte en betrouwbaarheid in een breed scala aan industriële toepassingen.
Productspecificaties:
| Grootte |
d |
L |
T |
F |
N |
M |
G |
C |
D |
H |
H1 |
H2 |
S |
W |
D1 |
M1 |
Torsen |
WT |
| Een halve inch. |
0.59 |
4.25 |
0.38 |
0.06 |
4 |
0.63 |
1.38 |
2.38 |
3.50 |
3.39 |
2.25 |
0.93 |
0.44 |
6.65 |
1.65 |
M5 |
34 |
3.7 |
| 3/4 inch. |
0.79 |
4.61 |
0.38 |
0.06 |
4 |
0.63 |
1.69 |
2.76 |
3.90 |
3.50 |
2.36 |
0.93 |
0.44 |
6.65 |
1.65 |
M5 |
49 |
4.6 |
| 1 " |
0.98 |
5.00 |
0.38 |
0.06 |
4 |
0.63 |
2.01 |
3.11 |
4.25 |
4.06 |
2.89 |
1.14 |
0.50 |
8.09 |
1.97 |
M6 |
58 |
6.4 |
| 1-1/4" |
1.26 |
5.51 |
0.44 |
0.06 |
4 |
0.63 |
2.50 |
3.50 |
4.61 |
4.06 |
3.09 |
1.14 |
0.50 |
8.09 |
1.97 |
M6 |
80 |
8.6 |
| 1-1/2" |
1.50 |
6.50 |
0.50 |
0.06 |
4 |
0.63 |
2.88 |
3.88 |
5.00 |
5.12 |
4.05 |
1.55 |
0.75 |
10.51 |
2.76 |
M8 |
222 |
12.6 |
| 2 " |
1.97 |
7.01 |
0.57 |
0.06 |
4 |
0.75 |
3.62 |
4.75 |
5.98 |
5.31 |
4.35 |
1.55 |
0.75 |
10.51 |
2.76 |
M8 |
337 |
18.5 |
| 2 1/2 inch. |
2.56 |
7.48 |
0.63 |
0.06 |
4 |
0.75 |
4.12 |
5.47 |
7.01 |
5.79 |
4.80 |
1.52 |
0.75 |
11.38 |
2.76 |
M8 |
399 |
29.3 |
| 3 cm |
3.15 |
7.99 |
0.69 |
0.06 |
4 |
0.75 |
5.00 |
5.98 |
7.48 |
6.54 |
5.59 |
1.69 |
0.75 |
15.35 |
4.02 |
M10 |
540 |
36.2 |
| 4" |
3.94 |
9.00 |
0.88 |
0.06 |
8 |
0.75 |
6.19 |
7.50 |
8.98 |
7.13 |
6.18 |
1.69 |
0.75 |
15.35 |
4.02 |
M10 |
709 |
61.1 |
| 6" |
5.91 |
15.51 |
1.00 |
0.06 |
8 |
0.87 |
8.50 |
9.51 |
10.98 |
10.10 |
8.66 |
1.97 |
1.06 |
29.25 |
4.92 |
M12 |
1682 |
119.0 |
| 8" |
7.87 |
17.99 |
1.13 |
0.06 |
8 |
0.89 |
10.63 |
11.75 |
13.50 |
13.15 |
11.83 |
3.37 |
1.42 |
33.07 |
5.51 |
M16 |
4160 |
194.0 |
| 10" |
9.84 |
20.98 |
1.19 |
0.06 |
12 |
1.00 |
12.76 |
14.25 |
15.98 |
14.88 |
13.17 |
2.93 |
1.42 |
40.94 |
5.51 |
M16 |
6638 |
359.4 |
Verscheidene materialen van kogelkleppen:
Spesiale materialen voor kogelvalenkan worden vervaardigd met behulp van een verscheidenheid aan speciale materialen om te voldoen aan de eisen van verschillende media en bedrijfsomstandigheden in verschillende toepassingsomgevingen.
TitaniumMet hoge corrosiebestendigheid en lichtgewicht, geschikt voor scheepsbouw en chemische industrie.
Nickel.Met een goede oxidatie- en corrosiebestendigheid, geschikt voor hoge temperaturen en zeer corrosieve omgevingen.
Zirkonium-Uitstekende corrosiebestendigheid, geschikt voor zuurhoudende media bij hoge temperaturen.
Hastelloy...Hoge sterkte en corrosiebestendigheid, geschikt voor veeleisende chemische verwerkingsomgevingen.
Monel...Goede corrosiebestendigheid en mechanische eigenschappen, geschikt voor zeewater en chemische media.
Inconel-Hoogtemperatuurlegering met uitstekende hoogtemperatuursterkte en oxidatiebestendigheid.
Duplex roestvrij staal.Combineert de voordelen van austenitisch en ferritisch roestvrij staal, met een hoge sterkte en corrosiebestendigheid.
904L-Ultra-laag koolstofgehalte austenitisch roestvrij staal, met uitstekende corrosiebestendigheid, met name in sterke zure omgevingen.
legering 20-Ontworpen om de corrosie van zwavelzuur te weerstaan, geschikt voor de chemische en farmaceutische industrie.
legering C-4- Met uitstekende corrosiebestendigheid en sterkte, geschikt voor extreem corrosieve omgevingen.
Kenmerken van titaniumbalk:
De bal van eenmet een vermogen van niet meer dan 50 WOnder de werking van middelmatige druk kan de bal een bepaalde verplaatsing veroorzaken en stevig tegen het afdichtingsoppervlak van het uitlaatpunt drukken om het afdichten van het uitlaatpunt te waarborgen.Het belangrijkste voordeel van de Amerikaanse standaardmet een vermogen van niet meer dan 50 Wis dat het gebruikmaakt van de uitstekende stabiliteit en zelfpassivatie van de op titaniummetaal gevormde oxidefilm in zeer corrosieve omgevingen,met een vermogen van meer dan 50 W,.
Laag stroomweerstand:Ballenventielen hebben een relatief lage vloeistofweerstand onder alle kleppentypen.
Goed afdichtingsvermogen:De afdichtingsprestaties van titanium kogelkleppen van de Amerikaanse standaard zijn uitstekend.die zorgt voor een gemakkelijke afdichtingBovendien neemt de afdichtingskracht van de kogelklep toe met de druk van het medium.
Betrouwbare stamverzegeling:De stam van een kogelklep draait slechts 90° tijdens het openen en sluiten van de klep, zodat de verpakkingsdichtheid van de stam niet gemakkelijk beschadigd is.de afdichtingskracht van de omgekeerde afdichting van de stam neemt toe met de druk van het medium.
Toepassingen van titanium kogelkleppen:
met een vermogen van niet meer dan 50 Ween breed scala aan toepassingen hebben op verschillende industriële gebieden, met name op het gebied van:
Chemische industrie:Vanwege de uitstekende corrosiebestendigheid van titaniummaterialen,met een vermogen van niet meer dan 10 Wworden gewoonlijk gebruikt in chemische productieprocessen waarbij corrosieve media, zoals zuur- en alkalioplossingen, en oxiden worden behandeld.
Olie- en aardgasindustrie: titanium kogelvalenzij spelen een cruciale rol bij de winning, het vervoer en de verwerking van aardolie en aardgas.de veilige en stabiele werking van het systeem te waarborgen.
Marine Engineering: met een vermogen van niet meer dan 50 WZe hebben een goede corrosiebestendigheid door zeewater, waardoor ze veel worden gebruikt in scheepsbouwkundige toepassingen, zoals vloeistofregelsystemen in onderzeese pijpleidingen en offshoreplatforms.
Lucht- en ruimtevaart: met een vermogen van niet meer dan 50 Wworden veel gebruikt in hydraulische systemen voor de luchtvaart, brandstofsystemen, enz., vanwege hun lichtgewicht en hoge sterkte die voldoen aan de eisen van vliegtuigen.
Voedsel- en farmaceutische industrie:Aangezien titaniummateriaal niet giftig is en geen voedsel of medicijnen verontreinigt,met een vermogen van niet meer dan 10 Wworden vaak gebruikt in vloeistofbeheersystemen in de voedselverwerkende en farmaceutische industrie.
