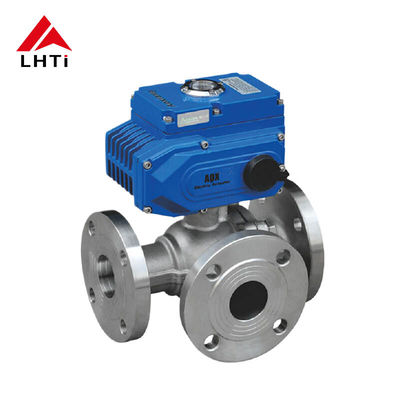

Elektrische driewegbalk ASME B16.34 Titanium 2 Ball Valve TA1 Gr1 PN 16 Marine Engineering
Elektrische driewegbalk ASME B16.34 Titanium 2 Ball Valve TA1 Gr1 PN 16 Marine Engineering
Inleiding tot het product:

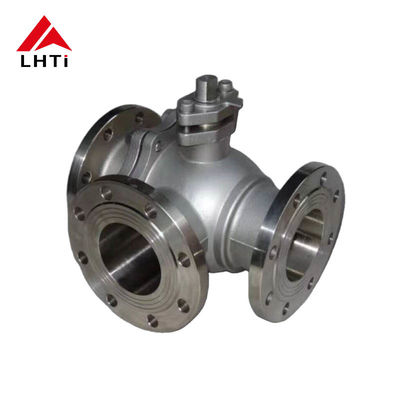

Drieweg titanium kogelkleppen: L- en T-type
met een vermogen van niet meer dan 50 WDe afmetingen van het medium worden onderverdeeld in L-type (Q44F) en T-type (Q45F). Elk type heeft verschillende functies bij het regelen van de stroomrichting van het medium.
De in punt 6.2.4.1 bedoelde testmethode is van toepassing op de volgende systemen:
De L-type driewegbalkHet maakt het mogelijk om twee loodrecht gelegen kanalen te verbinden, waardoor het pad van het medium effectief van de ene richting naar de andere verandert.
T-type (Q45F) driewegbalk:
De driewegbalk van het type THet is ontworpen voor mediaverdeling, samenvloeiing en schakeling van de stroomrichting.Deze veelzijdige functionaliteit maakt een complexere stroomregeling binnen een systeem mogelijk.
| Technische specificaties van het product: |
| Bepaling van de druk: |
PN1,6-4,0Mpa Klasse 150-300 lb |
| Nominale diameter: |
DN15-DN300 1/2 "-12" |
| Rijmodus: |
Handvat, wormversnelling, pneumatisch, hydraulisch, elektrisch |
| Lichaam, Bonnet: |
TA1,TA2,TA10,Gr2,Gr3 |
| Bal: |
TA1,TA2,TA10,Gr2,Gr3 |
| Stam: |
TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| Verzegelring: |
PTFE,RPTFE,PPL,PEEK |
| Model van titaniumbalk: |
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorwaarden zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde producten.Q944F-16Ti,Q944F- 25Ti,Q944F-40Ti,Q945F-16Ti,Q945F-25Ti,Q945F-40Ti,Q44F-150LB(Ti),Q44F- 300LB(Ti),Q345F-150LB(Ti),Q645F-150LB(Ti),Q945F-150LB(Ti |
| Ontwerpstandaarden: |
GB/T12237, ASME B16.34 |
| Gezichtsmatige afmetingen: |
GB/T12221, ASME B16.10 |
| Flankenverbindingen: |
HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| Testnormen: |
JB/T9092, GB/T13927, API598 |
Kwaliteiten van titanium kogelkleppen:
met een vermogen van meer dan 10 Wbekend om hun uitstekende corrosiebestendigheid en sterkte, worden ze veel gebruikt in verschillende veeleisende omgevingen, waaronder chemische, petroleum-, farmaceutische en scheepsbouwkundige velden:
TA1 (Gr1)-Puur titanium, biedt de beste buigzaamheid en taaiheid, gemakkelijk te vormen en te lassen.
TA2 (Gr2)-Puur titanium, met een goede algemene prestatie, met inbegrip van een goede corrosiebestendigheid en matige sterkte, gemakkelijk te vormen en te lassen.
TA9 (Gr7)-Vooral titanium met de toevoeging van 0,12-0,25% palladium (Pd), waardoor de corrosiebestendigheid aanzienlijk wordt verbeterd, vooral in reducerende omgevingen.
TA10 (Gr12)-Titaniumlegering die kleine hoeveelheden molybdeen (Mo) en nikkel (Ni) bevat, die een betere sterkte en hittebestendigheid biedt dan puur titanium en tegelijkertijd een goede corrosiebestendigheid behoudt.
TC4 (Gr5)Titaniumlegering, hoofdzakelijk bestaande uit titanium met toevoeging van 6% aluminium (Al) en 4% vanadium (V), met een zeer hoge sterkte en hardheid, goede corrosiebestendigheid en een lage dichtheid.
Gewone verbindingsmethoden van titanium kogelkleppen:
Flankenverbinding:Flankenverbinding is een van de meest voorkomende methoden, geschikt voor medium tot hoge druk leidingsystemen.een goede afdichting en betrouwbaarheid, evenals een gemakkelijke demontage en onderhoud.
Draadverbinding:Een draadverbinding is geschikt voor buisleidingsystemen met een kleine diameter en lage druk.Deze methode is eenvoudig en gemakkelijk te gebruiken, maar is niet geschikt voor frequent demontage.
Geweld verbinding:Een gelaste aansluiting kan ofwel met butt- of met socket-sweis worden gemaakt, geschikt voor leidingsystemen met hoge temperatuur, hoge druk en corrosieve media.het voorkomen van lekken, vaak gebruikt in toepassingen die een zeer hoge afdichting en stabiliteit vereisen.
Snel aansluitende koppelingen:Snel aansluitende koppelingen zorgen voor een snelle montage en demontage, geschikt voor toepassingen die vaak moeten worden geïnstalleerd en verwijderd.Deze methode is handig en snel, maar wordt meestal gebruikt voor systemen met lage druk.
Klemverbinding:Clampverbinding maakt gebruik van klemmen om de klep aan te sluiten op de buis, geschikt voor systemen met hoge sanitaire eisen, zoals in de voedings- en farmaceutische industrie.Klemverbindingen zijn gemakkelijk te monteren en te demonteren zonder speciale gereedschappen.
Socketverbinding:Bij het aansluiten van de stopcontact wordt de buis in het stopcontact van de klep geplaatst en deze met las of binding bevestigd, geschikt voor buissystemen met een kleine diameter.Deze methode zorgt voor een goede afdichting en mechanische sterkte.
| Ontwerp en testen Internationale standaard voor driewegbalk |
| Ontwerpnorm |
BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| Inspectie en testenStandaard |
BS EN ISO 12266-(BS 6755 -1) |
| Flanke naar flange afstand |
Mfg. Standaard |
| Beëindig verbinding |
Flanged End naar ANSI B 16.5, klasse 150 / 300 |
| BS 10 Tabel D E F / H |
| PN 6 / PN 10 / PN 16 PN 25 |
| DIN-standaard / JIS-standaard / IS-standaard |
| Schroefend/gegooid einde volgens ANSI B 1.20.1 |
| |
| Fabrieksgrootte |
1/2" ((DN15) tot en met 12 ((DN300) - Flankeerde uiteinden |
| 1/2" ((DN15) tot en met 3 ((DN80)) - Schroevendelen |
| Nomenclatuur van de druk van de klep |
PN 10 / PN 16 / PN 25 / PN 40 |
| Valve werking |
Handmatige hefboom / worm-gear actuator bediendPneumatische roterende kwartdraai actuator / elektrische actuator |
Gewone toepassingen van titaniumbalk:
met een vermogen van niet meer dan 50 Wworden veel gebruikt in verschillende industrieën vanwege hun uitstekende corrosiebestendigheid, hoge sterkte en lage dichtheid:
Chemische industrie: Titanium kogelventielenworden gewoonlijk gebruikt voor het behandelen van sterke zuren, alkalis en andere zeer corrosieve chemicaliën, waardoor langdurige stabiele werking in ruwe omgevingen wordt gewaarborgd.opslagtanks, en leidingssystemen.
Olie- en gasindustrie: met een vermogen van niet meer dan 50 Wworden gebruikt in offshore-olieplatforms en in onshore-olieveld-extractie- en verwerkingsapparatuur om corrosie door zeewater en waterstofsulfidegas te weerstaan.installaties voor het vloeibaar maken van aardgas, en raffinaderijen.
Farmaceutische en levensmiddelenindustrie:Het titaniummateriaal voldoet aan hygiënische normen en zijn sterke corrosiebestendigheid voorkomt reacties met geneesmiddelen of voedsel, waardoor het op grote schaal wordt gebruikt in farmaceutische en voedselverwerkende apparatuur.Ze worden vaak gebruikt in zuivere watersystemen., reactoren en mengvaten.
Marine Engineering:Vanwege de uitstekende weerstand tegen corrosie door zeewater worden titanium kogelkleppen gebruikt in scheepsconstructies, ontziltingstoestellen voor zeewater en onderzeese pijpleidingen.
Energie-industrie:
Titanium kogelkleppen zijn:Deze systemen worden voornamelijk gebruikt in kerncentrales, warmtecentrales en warmtekrachtkoppeling.
