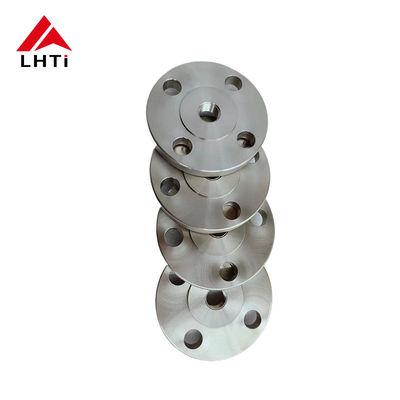

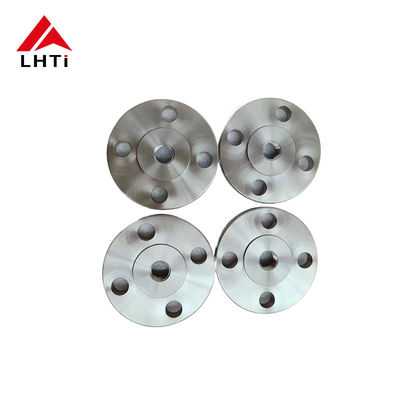

Titaniumplaat op flenst Ti Gr1 Gr2 Gr5 Gr7 SORF klasse 150 voor 1/2' tot 24' buizen

2. kwaliteiten van ASME B16.5 Titaniumplaat Slip On Flange

1. Titanium van klasse 1:Bekend om zijn hoge ductiliteit, is titanium van klasse 1 het zachtst en meest vormbaar van alle commercieel zuivere titaniumsoorten.Het wordt meestal gebruikt in toepassingen die superieure corrosiebestendigheid vereisen in omgevingen zoals de chemische verwerkingsindustrie..

2.

3. Titanium van klasse 2:Dit is de meest gebruikte titaniumklasse. Het biedt een goede balans tussen sterkte en buigzaamheid, met uitstekende corrosiebestendigheid.met inbegrip van flenzen voor leidingsystemen.

4.

5. Titanium (Ti 6Al-4V) van klasse 5:Dit is een legering en de meest gebruikte van alle titaniumlegeringen.Titanium van klasse 5 wordt gebruikt in toepassingen met hoge sterkte waarbij zowel warmte- als corrosiebestendigheid vereist is.

6.

7. Titanium van klasse 7:Met een uitstekende lasbaarheid en vervaardigbaarheid omvat deze kwaliteit palladium voor een verbeterde corrosiebestendigheid, met name tegen reducerende zuren en lokale aanvallen in hete halogeniden.

8.

9. Titanium van de 12e klasse:Deze kwaliteit biedt een verbeterde hittebestandheid en sterkte in vergelijking met andere commercieel zuivere kwaliteiten.

10.

11. Titanium (Ti 6Al-4V ELI):Deze graad is vergelijkbaar met graad 5, maar heeft extra lage interstitials (ELI), waardoor het beter is voor een hogere breuksterkte en verbeterde ductiliteit.Het wordt vaak gebruikt in medische toepassingen en is ook geschikt voor flenzen in kritieke, high-end toepassingen.

    • Titanium: Titanium heeft een uitzonderlijke corrosiebestendigheid, vooral in agressieve omgevingen zoals zeewater, chloriden en oxiderende zuren.Het vormt een beschermende oxidelaag die de corrosiebestandheid verbetert.
    • Roestvrij staal: Roestvrij staal biedt ook een goede corrosiebestendigheid, maar niet in de mate van titanium.Het kan extra coatings of behandelingen vereisen voor een betere bescherming in corrosieve omgevingen..
    • Koolstofstaal: Koolstofstaal is gevoelig voor corrosie, met name in vochtige of zure omstandigheden, en vereist coatings of legeringen voor bescherming.
    • Inconel: Inconellegeringen bieden uitstekende weerstand tegen oxidatie en corrosie in extreme omgevingen, waaronder hoge temperatuur- en drukomstandigheden.

3.Specificaties voor ASME B16.5 Calss 150 Titanium Slip On Flange

4Voordelen van titaniumplaten:

Titaniumplaat slip-on flenzen bieden verschillende voordelen die ze geschikt maken voor verschillende industriële toepassingen waar titanium eigenschappen zijn gunstig.

Corrosiebestendigheid: Titanum is zeer bestand tegen corrosie in een breed scala aan agressieve omgevingen, waaronder zeewater, zuren en chloriden.Deze eigenschap maakt titanium slip-on flenzen ideaal voor toepassingen waar corrosie een probleem is, zoals mariene omgevingen, chemische verwerking en offshore-olieplatforms.

Hoge sterkte-gewichtsverhouding: Titanium staat bekend om zijn uitstekende sterkte-gewichtsverhouding, die superieur is aan de meeste andere metalen.Deze eigenschap maakt het mogelijk dat titanium slip-on flenzenHet is vooral gunstig in luchtvaart en industrie waar gewichtsvermindering van cruciaal belang is.

Biocompatibiliteit: Titanium is biocompatibel en niet-toxisch, waardoor het geschikt is voor toepassingen in medische hulpmiddelen, farmaceutische productie,en voedselverwerking waar zuiverheid en veiligheid van het product essentieel zijn.

Hoogtemperatuurweerstand: Titanium behoudt zijn sterkte en corrosiebestendigheid bij verhoogde temperaturen, tot ongeveer 600 ° C (1112 ° F), afhankelijk van de kwaliteit.Deze eigenschap maakt titanium slip-on flenzen geschikt voor hoge temperatuur toepassingen zoals warmtewisselaars en chemische reactoren.

Gemakkelijk te vervaardigen: Titanium kan gemakkelijk worden bewerk, gelast en gevormd, waardoor complexe vormen en configuraties in slip-on flenzen mogelijk zijn.Deze flexibiliteit in de fabricage vergemakkelijkt de aanpassing en aanpassing aan specifieke projectvereisten.

Lange levensduur en duurzaamheid: Titaan staat bekend om zijn lange levensduur en zijn weerstand tegen afbraak in de loop van de tijd.het waarborgen van een betrouwbare prestatie en een langere levensduur van opschuifflenzen in veeleisende industriële omgevingen.

5TemperatuurSpecificaties voor ASME B16.5 Titanium Slip On Flange

6Titanium plaat glijden op flens inspecties

Visueel onderzoek (VT):Dit houdt in dat het oppervlak van de las en de flens visueel worden gecontroleerd om zichtbare defecten zoals scheuren, porositeit of onjuiste lasprofielen op te sporen.

Ultrasone testen (UT):Deze techniek maakt gebruik van hoogfrequente geluidsgolven om interne defecten in het materiaal te detecteren, zoals leegtes, insluitsels of scheuren.

Radiografisch onderzoek (RT):Deze methode maakt gebruik van röntgenstralen of gammastralen om afbeeldingen te maken van de interne structuur van de las en de flens.

Magnetische deeltjesonderzoek (MT):MT wordt gebruikt om oppervlakte- en bijna-oppervlaktefouten in ferromagnetische materialen op te sporen.Deze methode is mogelijk niet toepasbaar tenzij er magnetische materialen in de buurt zijn of coatings die kunnen worden gemagnetiseerd..

Test van penetrante stoffen/penetrante kleurstoffen (PT):PT bestaat uit het aanbrengen van een doortrekkende kleurstof op het oppervlak van de las en vervolgens het verwijderen van overtollige kleurstof om oppervlaktebrekende defecten te onthullen.

Eddy-stroomonderzoek (ET):ET gebruikt elektromagnetische inductie om oppervlakte- en bijna-oppervlaktefouten in geleidende materialen zoals titanium te detecteren.

Geluidsemissie (AE):AE houdt in dat de geluidsemissies van een materiaal onder spanning worden gecontroleerd om veranderingen op te sporen die wijzen op gebreken zoals scheuren of lekken.

7- Verschillende gezichtstypen van titaniumplaten flenzen:

Geheven gezicht (RF) flens:

1. Ontwerp:

   • Verhoogde oppervlakte: Een verhoogde vlies heeft een klein gedeelte rond de boor die iets groter is dan de diameter van de pijp.
   • Afdichtingsoppervlak: het verhoogde gezicht dient als het primaire afdichtingsoppervlak waarop de pakking rust.

2. Voordelen:

   • Verbeterde afdichting: het opgeheven gezichtsontwerp concentreert de verpakking op een kleiner gebied, waardoor de effectiviteit van de afdichting wordt verbeterd.
   • Bescherming: het verhoogde gelaat beschermt het oppervlak van de flens tegen beschadiging tijdens het hanteren en installeren.

3. Toepassingen:

   • Algemeen: Geheven flenzen komen vaker voor in standaard industriële toepassingen waar een betrouwbare en lekvrije afdichting essentieel is.
   • Drukwaarden: Geschikt voor toepassingen met een hogere druk, aangezien de verhoogde oppervlakte een betere compressie van de pakking mogelijk maakt.

Vlakke vlek (FF):

1. Ontwerp:

   • glad oppervlak: Flat Face-flangen hebben een vlak of glad oppervlak zonder uitsteeksels of verhoogde gebieden rond de boor.
   • Afdichtingsoppervlak: de afdichting wordt bereikt door de pakking rechtstreeks op het vlakke oppervlak van de flenster te plaatsen.

2. Voordelen:

   • Gemakkelijk in lijn te brengen: Flat Face-flenzen zijn gemakkelijker in lijn te brengen tijdens de assemblage omdat er geen verhoogde oppervlakken zijn om mee om te gaan.
   • Ruimtebesparing: Ze vereisen minder ruimte in vergelijking met Flanzen met verhoogde oppervlakte, wat voordelig kan zijn in krappe installaties.

3. Toepassingen:

   • Gespesialiseerd: Flat Face-flangen worden meestal gebruikt in toepassingen met lage druk en niet-kritieke toepassingen waar de afdichtingsvereisten minder streng zijn.
   • Speciale pakkingen: Er kunnen speciale pakkingen nodig zijn (zoals pakkingen voor het volledige gezicht) die het gehele gezicht van de flens bedekken om een goede afdichting te garanderen.

Kies tussen opgeheven gezicht en plat gezicht:

• Druk- en afdichtingsvereisten: Geheven flenzen worden de voorkeur gegeven voor toepassingen met een hogere druk waarbij een betrouwbare afdichting van cruciaal belang is.Flat Face-flangen zijn geschikt voor toepassingen met een lagere druk of waar ruimtebeperkingen een probleem vormen.

• Selectie van de pakking: de keuze van de pakking (zoals ring- of full-face) is afhankelijk van het type flens (RF of FF) en de toepassingsvereisten voor de afdichtingsintegriteit.
