Temperatuurtoepassingen ASTM B338 Titaniumbuis van graad 9 met smeden en persen of mechanische verwerking

Inleiding tot titaniumbuizen in warmtewisselaars

Warmtewisselaars spelen een cruciale rol in verschillende industriële processen door warmte tussen twee of meer vloeistoffen over te brengen zonder deze te mengen.Titanium heeft veel aandacht gekregen vanwege zijn uitzonderlijke eigenschappen.De 19 mm titaniumbuis biedt een unieke balans tussen sterkte, lichtgewicht en corrosiebestendigheid, waardoor het een ideale keuze is voor warmtewisselaartoepassingen.Dit artikel bespreekt de voordelen, productieprocessen en verschillende toepassingen van 19 mm titaniumbuizen in warmtewisselaars.

Voordelen van 19 mm titaniumbuizen

Een van de belangrijkste voordelen van het gebruik van 19 mm titanium buizen in warmtewisselaars is hun opmerkelijke corrosiebestendigheid.Titanium is zeer bestand tegen corrosie door putten en spletenDeze eigenschap zorgt voor een langere levensduur van de warmtewisselaar.vermindering van onderhoudskosten en stilstandstijd, die in industriële omgevingen cruciale factoren zijn.

Een ander belangrijk voordeel van titaniumbuizen is hun lichtgewicht. Met een gewicht van ongeveer 40% minder dan roestvrij staal vergemakkelijken 19 mm titaniumbuizen een gemakkelijker installatie en transport.Deze vermindering van het gewicht is met name gunstig voor de sectoren waar structurele steun een probleem vormt.Bovendien draagt het lagere gewicht bij tot de totale energiebesparing tijdens transport en installatie.verdere verbetering van de kosteneffectiviteit van het gebruik van titanium in warmtewisselaars.

De thermische geleidbaarheid is een andere belangrijke factor in de prestaties van warmtewisselaars.de thermische geleidbaarheid ervan is nog steeds voldoende voor veel toepassingenBovendien zorgt de combinatie van de 19 mm diameter en het spiraalvormige ontwerp dat vaak in titaniumbuizen wordt gebruikt, voor een verbeterde warmteoverdracht.Deze verbeterde prestaties kunnen leiden tot een verminderd energieverbruik en een hogere operationele efficiëntie, waardoor titaniumbuizen een slimme keuze zijn voor moderne warmtewisselaarontwerpen.

Belangrijkste eigenschappen van titaniumbuis van klasse 2 van klasse 5

Titanium van klasse 2 en 5 zijn twee van de meest gebruikte titaniumlegeringen, elk met verschillende eigenschappen die geschikt zijn voor verschillende toepassingen.

Titanium van klasse 2 (commercieel zuiver titanium)

Het is een van de meest gebruikte titaniumsoorten omdat het een uitstekende corrosiebestendigheid biedt.goede sterkte, en lasbaarheid.

1Chemische samenstelling

• Titanium (Ti): ~99%
• Kleine hoeveelheden zuurstof, koolstof, stikstof, waterstof en ijzer.
• Titanium van klasse 2 is in wezen puur titanium met een laag gehalte aan legeringselementen, waardoor het ideaal is voor corrosiebestendige toepassingen.

2. Mechanische eigenschappen

• Strengte: ongeveer 345 ∼450 MPa (50 ∼65 ksi)
• Kracht: ongeveer 275 MPa (40 ksi)
• Verlenging: 20-30%
  • Dit geeft het een goede ductiliteit, waardoor het gemakkelijk vormbaar is en geschikt is voor verschillende toepassingen waar flexibiliteit belangrijk is.
• Elasticiteitsmodule: ~ 105 GPa (15,2 miljoen psi)

3. Corrosiebestendigheid

• Uitstekende weerstand tegen een breed scala aan corrosieve omgevingen, waaronder zeewater, chloriden, zuren en oxiderende stoffen.
• Weerstaanbaar tegen pitting, spletencorrosie en spanningscorrosie.
• Vaak gebruikt in chemische verwerking en maritieme toepassingen waar blootstelling aan corrosieve stoffen gebruikelijk is.

4. Lasbaarheid

• Uitstekende lasbaarheid met processen als TIG (Tungsten Inert Gas) en MIG (Metal Inert Gas) lassen.
• Kan worden gelast in zowel ontvangen als geglote omstandigheden zonder afbreuk te doen aan de mechanische eigenschappen.

5Warmteweerstand

• Kan tegen matige temperaturen tot ongeveer 400 °C (752 °F) omgaan.
• Niet zo hittebestendig als andere titaniumlegeringen zoals graad 5.

6. Dichtheid

• Dichtheid: ~4,51 g/cm3 (4510 kg/m3)
  • Iets dichter dan sommige van de meer gelegeerde titaniumsoorten, maar nog steeds relatief licht in vergelijking met staal.

Titanium (Ti-6Al-4V) van klasse 5

Ti-6Al-4V is een alfa-beta-legering met 6% aluminium en 4% vanadium.en uitstekende vermoeidheids- en corrosiebestendigheid.

1Chemische samenstelling

• Titanium (Ti): saldo (ongeveer 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• IJzer (Fe), zuurstof (O) en koolstof (C) zijn in kleine hoeveelheden aanwezig.

2. Mechanische eigenschappen

• Tensile sterkte: ongeveer 895-1200 MPa (130-175 ksi)
  • Veel hoger dan titanium van klasse 2, waardoor het geschikt is voor toepassingen met hoge spanningen.
• Kracht: ongeveer 828 MPa (120 ksi)
  • Hoger rendementsterkte dan klasse 2, waardoor het geschikter is voor structurele toepassingen die een betere sterkte-gewichtsverhouding vereisen.
• Verlenging: 10·15%
• Elasticiteitsmodule: ~ 110 GPa (16 miljoen psi)

3. Corrosiebestendigheid

• Goede corrosiebestendigheid tegen een breed scala aan omgevingen, waaronder zeewater, chloriden, zwavelzuur en zuren.
• Vergelijkbaar met graad 2 wat betreft de corrosiebestendigheid in de meeste omgevingen, maar enigszins minder bestand in sommige agressieve omgevingen,chloriderijke omgevingen als gevolg van de aanwezigheid van legeringselementen zoals aluminium en vanadium.

4. Lasbaarheid

• Goede lasbaarheid, maar vereist meer zorg in vergelijking met graad 2 vanwege de hogere sterkte en het legeringsgehalte.
• Veel voorkomende lasprocessen zijn TIG, MIG en EB (elektronenstraal) las.
• Een goede warmtebehandeling en lasprocedures zijn van cruciaal belang om de sterkte en mechanische eigenschappen te behouden.

5Warmteweerstand

• Kan presteren bij hogere temperaturen dan graad 2, met een maximale continue werktemperatuur van ongeveer 400~600°C (752~1112°F).
• Toont een goede thermische stabiliteit en kan een matige thermische cyclus weerstaan.

6. Dichtheid

• Dichtheid: ~ 4,43 g/cm3 (4430 kg/m3)
  • Het is lichter dan de meeste staallegeringen, wat bijdraagt aan het wijdverspreide gebruik ervan in de lucht- en ruimtevaart en de automobielindustrie, waar gewichtsreductie belangrijk is.

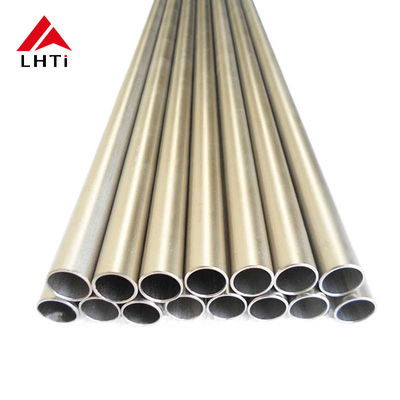

Productieprocessen van 19 mm titaniumbuizen

De productie van 19 mm titaniumbuizen omvat verschillende geavanceerde technieken die een hoge kwaliteit en prestaties garanderen.vaak in de vorm van ingots die processen ondergaan zoals vacuümboog hersmelting om de gewenste materiaal eigenschappen te bereikenDeze eerste stap is van vitaal belang voor de productie van buizen die voldoen aan strenge industriële normen, met name in sectoren als luchtvaart en chemische verwerking.

Zodra de grondstof is bereid, wordt het titanium onderworpen aan processen zoals extrusie of rollen om de buisvormige vorm te krijgen.De specifieke diameter van 19 mm wordt bereikt door middel van nauwkeurige bewerkingstechnieken die de structurele integriteit van het materiaal handhavenNa de productie kunnen thermische behandelingen worden toegepast om de mechanische eigenschappen te verbeteren en interne spanningen te verminderen, wat essentieel is om de duurzaamheid onder bedrijfsomstandigheden te waarborgen.

Het lassen speelt een cruciale rol bij het samenstellen van titaniumbuizen voor warmtewisselaars.Deze methode is bijzonder belangrijk voor het behoud van de corrosiebestendigheid van het titanium, aangezien een slechte lassen kan leiden tot zwakke punten die gevoelig zijn voor milieuschade.worden uitgevoerd om ervoor te zorgen dat het eindproduct aan alle specificaties voldoet.

ASTM B338 is een standaardspecificatie die naadloze en gelaste titaniumbuizen en -pijpen voor verschillende toepassingen omvat, met name in de lucht- en ruimtevaart, chemische verwerking en maritieme industrie.Dit is een beknopte inleiding tot ASTM B338 titaniumbuizen:

Overzicht van ASTM B338

1. Toepassingsgebied:

   • ASTM B338 specificeert de eisen voor titaniumbuizen van verschillende kwaliteiten, met inbegrip van commercieel zuiver titanium en titaniumlegeringen.en ze zijn ontworpen voor gebruik in hoogwaardige omgevingen.

2. Materialenklasse:

   • Gewone kwaliteiten zijn onder meer CP (Commercially Pure) titanium (klasse 1 tot en met 4) en legerde titanium (bijvoorbeeld klasse 5, Ti-6Al-4V).en corrosiebestendigheid.

3. Toepassingen:

   • De specificatie wordt voornamelijk gebruikt in industrieën die een hoge sterkte-gewichtsverhouding en uitstekende corrosiebestendigheid vereisen, zoals luchtvaart, chemische verwerking, scheepsbouwkunde,en medische toepassingen.

4. Productieprocessen:

   • De buizen worden geproduceerd door middel van processen zoals warmbewerking, koudbewerking en warmtebehandeling om aan specifieke mechanische eigenschappen en afmetingen te voldoen.Zij kunnen ook inspecties ondergaan voor kwaliteitsborging.

5. Normen en testen:

   • ASTM B338 schetst eisen voor het testen van mechanische eigenschappen, corrosiebestendigheid en afmetingen, zodat de buizen voldoen aan de industriestandaarden voor prestaties en veiligheid.

6. Specificaties:

   • De norm bevat gedetailleerde vereisten voor buisdimensies, wanddiktes, toleranties en oppervlakteafwerking, zodat ze voldoen aan de strenge eisen van hun beoogde toepassingen.

Voordelen van ASTM B338 titaniumbuizen

• Corrosiebestendigheid: Uitstekende weerstand tegen een breed scala aan corrosieve omgevingen, waaronder zeewater en zure omstandigheden.
• Lichtgewicht: lagere dichtheid in vergelijking met staal, waardoor ze geschikt zijn voor toepassingen waarbij gewichtsbesparing van cruciaal belang is.
• Sterkte: hoge treksterkte en vermoeidheid, ideaal voor veeleisende toepassingen.
• Biocompatibiliteit: geschikt voor medische toepassingen, omdat ze niet negatief reageren op lichaamsweefsels.

Belangrijkste eigenschappen van ASTM B338 titaniumbuizen:

De ASTM B338-specificatie benadrukt verschillende kritieke eigenschappen van titaniumbuizen, die bijdragen aan hun prestaties in verschillende toepassingen.

1. Mechanische eigenschappen

• Treksterkte: ASTM B338 titaniumbuizen vertonen een hoge treksterkte, waardoor ze aanzienlijke spanningen kunnen weerstaan zonder te vervormen.commercieel zuiver titanium (klassen 1 en 2) heeft typisch een treksterkte van 240 tot 450 MPa, terwijl titaniumlegeringen zoals Ti-6Al-4V 900 MPa kunnen overschrijden.
• Uitvoersterkte: Uitvoersterkte geeft de maximale spanning aan die kan worden aangebracht voordat permanente vervorming optreedt.Terwijl titaniumlegeringen zoals Ti-6Al-4V een veel hogere sterkte hebben, waardoor zij beter geschikt zijn voor dragende toepassingen.
• Verlenging: deze eigenschap weerspiegelt de ductiliteit van het materiaal en geeft aan hoeveel het zich kan rekken voordat het breekt.die van cruciaal belang is voor toepassingen die vormgeven en vormgeven vereisen.

2. Corrosiebestendigheid

• Uitzonderlijke weerstand: commercieel zuiver titanium is zeer bestand tegen corrosie, met name in agressieve omgevingen zoals zeewater, zure omstandigheden en oxiderende media.Dit maakt het ideaal voor maritieme en chemische verwerking toepassingen.

3Lichte natuur

• Dichtheid: Titanium is ongeveer 45% lichter dan staal, wat aanzienlijke voordelen heeft voor toepassingen waarbij gewichtsreductie essentieel is.Dit lichtgewicht maakt het mogelijk efficiëntere structuren te ontwerpen zonder de sterkte op te offeren, met name in de lucht- en ruimtevaart en in de hoogwaardige automobielindustrie.

4Vermoeidheidsbestand

• Duurzaamheid in de tijd: titaniumlegeringen vertonen een uitstekende vermoeidheidsbestandheid, waardoor ze geschikt zijn voor cyclische belastingtoepassingen,zoals in lucht- en ruimtevaartcomponenten waar in de loop van de tijd herhaalde spanningen optreden.

5. Thermische eigenschappen

• Hoogtemperatuurprestaties: Titanium kan zijn sterkte en integriteit behouden bij hoge temperaturen, waardoor het geschikt is voor toepassingen zoals uitlaatsystemen in de automobiel- en ruimtevaartsector.

6Biocompatibiliteit

• Medische toepassingen: Het biocompatibele karakter van commercieel zuiver titanium maakt het een uitstekende keuze voor medische implantaten en apparaten, waardoor het risico op bijwerkingen in het menselijk lichaam tot een minimum wordt beperkt.

Samenvatting

De combinatie van hoge treksterkte, uitstekende corrosiebestendigheid, lichtgewicht,en duurzaamheid maakt ASTM B338 titanium buizen zeer veelzijdig en geschikt voor een breed scala aan veeleisende toepassingenDeze eigenschappen zorgen voor efficiënt ontwerp en prestaties, vooral in omgevingen waar traditionele materialen kunnen falen.

Toepassingen van 19 mm titaniumbuizen in warmtewisselaars

De veelzijdigheid van titaniumbuizen van 19 mm maakt ze geschikt voor verschillende toepassingen in warmtewisselaars in meerdere industrieën.Deze leidingen worden vaak gebruikt in systemen die met corrosieve stoffen omgaan.Hun vermogen om harde chemicaliën te weerstaan en tegelijkertijd de structurele integriteit te behouden, zorgt voor een betrouwbare werking en minimaliseert het risico op storingen van apparatuur.

In de voedings- en drankenindustrie is hygiëne en het voorkomen van besmetting van het grootste belang.De niet-reactieve aard van titanium maakt 19 mm-buizen een uitstekende keuze voor gebruik in pasteurisatie- en sterilisatieprocessenDoor ervoor te zorgen dat er geen schadelijke stoffen in de producten uitlekken, helpen deze leidingen bedrijven om te voldoen aan de strikte veiligheidsvoorschriften, waardoor de gezondheid van de consument wordt beschermd en de kwaliteit van het product behouden blijft.

De farmaceutische industrie profiteert ook aanzienlijk van de toepassing van 19 mm titaniumbuizen.Deze leidingen bieden een consistente thermische prestatie zonder de integriteit van gevoelige verbindingen in gevaar te brengen.De biocompatibiliteit en corrosiebestendigheid van titanium maken het een voorkeur keuze voor toepassingen waar het behoud van zuiverheid en veiligheid van cruciaal belang is.

Toekomstige trends in de technologie voor naadloze buis van titanium

Naarmate de industrie zich verder ontwikkelt, zal de vraag naar naadloze titaniumbuizen in warmtewisselaars naar verwachting toenemen.De lopende onderzoeks- en ontwikkelingsinspanningen zijn gericht op het verbeteren van de eigenschappen van titaniumlegeringen, waardoor ze nog beter kunnen presteren onder extreme omstandigheden.Het is ook mogelijk om complexe geometrieën en op maat gemaakte ontwerpen te produceren die voldoen aan specifieke toepassingsvereisten.Deze vooruitgang zal waarschijnlijk leiden tot een grotere toepassing van naadloze titaniumpijpen in verschillende industrieën.

Duurzaamheid wordt een belangrijke factor bij de materiaalkeuze en de recycleerbaarheid van titanium draagt bij aan de aantrekkingskracht ervan in moderne toepassingen.Als de industrie zich inzet om haar ecologische voetafdruk te verminderenIn de toekomst zal het gebruik van duurzame en recyclebare materialen zoals titanium steeds belangrijker worden.ervoor zorgen dat het een duurzame optie blijft voor warmtewisselaars en andere kritieke toepassingen.

Digitalisering en slimme technologieën zullen ook een revolutie teweegbrengen in de manier waarop warmtewisselaars worden ontworpen en gecontroleerd.Het integreren van sensoren en realtime-bewakingssystemen in naadloze buisontwerpen van titanium kan waardevolle inzichten verschaffen in prestaties en conditie in de loop van de tijdDergelijke vooruitgang zou niet alleen de operationele efficiëntie verhogen, maar ook voorspellende onderhoudsstrategieën mogelijk maken, wat uiteindelijk zal leiden tot lagere operationele kosten en betere betrouwbaarheid.
