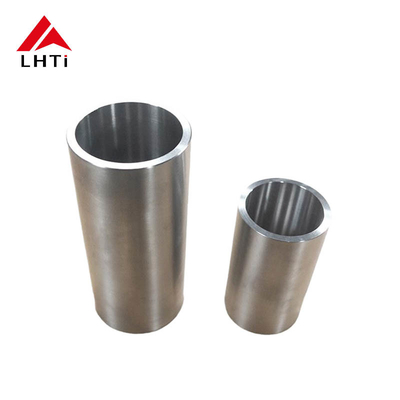

Zuivere titaniumbuis Duurzaam en lichtgewicht Gr2 Gr5 Titaniumbuis Met 800MPa opbrengststerkte Corrosiebestendig

Inleiding tot spiraalbuizen met titaniumverwarmingsspiraal

Titaniumverwarmingsspiraalbuizen zijn gespecialiseerde componenten die in verschillende industriële toepassingen worden gebruikt voor efficiënte warmteoverdracht en verwarmingsprocessen.Deze buizen zijn ontworpen in een spiraalconfiguratie, waardoor de oppervlakte voor warmte-uitwisseling maximaal wordt en de efficiëntie van verwarmingssystemen wordt verhoogd.

Belangrijkste kenmerken

1. Materiële eigenschappen: Titanium, met name titanium van Gr2, biedt een uitstekende corrosiebestendigheid, een hoge sterkte-gewichtsverhouding en duurzaamheid.Deze eigenschappen maken titanium spiraalbuizen ideaal voor gebruik in ruwe omgevingen, met inbegrip van chemische verwerking en mariene toepassingen.

2. Spiralontwerp: de spiraalconfiguratie zorgt voor een verbeterde stroomdynamiek en warmteverdeling.met een vermogen van meer dan 10 W, zoals vloeistofverwarming, HVAC-systemen en industriële processen.

3. Licht: in vergelijking met andere materialen zoals roestvrij staal is titanium aanzienlijk lichter, wat kan leiden tot gemakkelijker hanteren en installeren,evenals verminderde structurele belasting op ondersteunende systemen.

4. Lasbaarheid: Titanium kan gemakkelijk worden gelast, waardoor spiraalbuizen kunnen worden aangepast en geïntegreerd in bestaande systemen.Deze veelzijdigheid is essentieel om aan specifieke technische eisen te voldoen.

5. Biocompatibiliteit: in medische toepassingen is titanium door zijn biocompatibiliteit geschikt voor apparaten die een veilige interactie met

Voordelen van spiraalbuizen met titaniumverwarmingsspiraal

Spiraalbuizen met titaniumverwarmingsspoel bieden een aantal belangrijke voordelen, waardoor ze in verschillende industrieën de voorkeur krijgen.

1. Uitzonderlijke corrosiebestendigheid: de traagheid van titanium in agressieve chemische omgevingen voorkomt afbraak, wat leidt tot een langere levensduur.het tot een financieel gezonde investering voor exploitanten maken.

2. Lichte gewicht: deze buizen wegen aanzienlijk minder dan traditionele materialen en zijn dus gemakkelijker te vervoeren en te installeren.wanneer gewichtsefficiëntie essentieel isHet verminderde gewicht maakt het ook mogelijk om lichtere dragende structuren te maken, waardoor de algehele efficiëntie van het systeem wordt verhoogd.

3. Verbeterde warmteoverdracht: het spiraalvormige ontwerp maximaliseert het oppervlak, verbetert de vloeistofdynamica en de thermische prestaties.die van vitaal belang is voor processen die een nauwkeurige temperatuurregeling vereisen.

4. Hoogtemperatuurbestendigheid: Titanium kan hoge temperaturen weerstaan zonder de structurele integriteit te verliezen, waardoor het geschikt is voor veeleisende toepassingen in verschillende industriële omgevingen.

5. Kosteneffectiviteit: De combinatie van duurzaamheid, lichtgewicht en efficiëntie leidt tot lagere bedrijfskosten.het maken van spiraalbuizen met titaniumverwarmingsspoel een aantrekkelijke optie voor langdurig gebruik.

Belangrijkste eigenschappen van titaniumbuis van klasse 2 van klasse 5

Titanium van klasse 2 en 5 zijn twee van de meest gebruikte titaniumlegeringen, elk met verschillende eigenschappen die geschikt zijn voor verschillende toepassingen.

Titanium van klasse 2 (commercieel zuiver titanium)

Het is een van de meest gebruikte titaniumsoorten omdat het een uitstekende corrosiebestendigheid biedt.goede sterkte, en lasbaarheid.

1Chemische samenstelling

• Titanium (Ti): ~99%
• Kleine hoeveelheden zuurstof, koolstof, stikstof, waterstof en ijzer.
• Titanium van klasse 2 is in wezen puur titanium met een laag gehalte aan legeringselementen, waardoor het ideaal is voor corrosiebestendige toepassingen.

2. Mechanische eigenschappen

• Strengte: ongeveer 345 ∼450 MPa (50 ∼65 ksi)
• Kracht: ongeveer 275 MPa (40 ksi)
• Verlenging: 20-30%
  • Dit geeft het een goede ductiliteit, waardoor het gemakkelijk vormbaar is en geschikt is voor verschillende toepassingen waar flexibiliteit belangrijk is.
• Elasticiteitsmodule: ~ 105 GPa (15,2 miljoen psi)

3. Corrosiebestendigheid

• Uitstekende weerstand tegen een breed scala aan corrosieve omgevingen, waaronder zeewater, chloriden, zuren en oxiderende stoffen.
• Weerstaanbaar tegen pitting, spletencorrosie en spanningscorrosie.
• Vaak gebruikt in chemische verwerking en maritieme toepassingen waar blootstelling aan corrosieve stoffen gebruikelijk is.

4. Lasbaarheid

• Uitstekende lasbaarheid met processen als TIG (Tungsten Inert Gas) en MIG (Metal Inert Gas) lassen.
• Kan worden gelast in zowel ontvangen als geglote omstandigheden zonder afbreuk te doen aan de mechanische eigenschappen.

5Warmteweerstand

• Kan tegen matige temperaturen tot ongeveer 400 °C (752 °F) omgaan.
• Niet zo hittebestendig als andere titaniumlegeringen zoals graad 5.

6. Dichtheid

• Dichtheid: ~4,51 g/cm3 (4510 kg/m3)
  • Iets dichter dan sommige van de meer gelegeerde titaniumsoorten, maar nog steeds relatief licht in vergelijking met staal.

Titanium (Ti-6Al-4V) van klasse 5

Ti-6Al-4V is een alfa-beta-legering met 6% aluminium en 4% vanadium.en uitstekende vermoeidheids- en corrosiebestendigheid.

1Chemische samenstelling

• Titanium (Ti): saldo (ongeveer 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• IJzer (Fe), zuurstof (O) en koolstof (C) zijn in kleine hoeveelheden aanwezig.

2. Mechanische eigenschappen

• Tensile sterkte: ongeveer 895-1200 MPa (130-175 ksi)
  • Veel hoger dan titanium van klasse 2, waardoor het geschikt is voor toepassingen met hoge spanningen.
• Kracht: ongeveer 828 MPa (120 ksi)
  • Hoger rendementsterkte dan klasse 2, waardoor het geschikter is voor structurele toepassingen die een betere sterkte-gewichtsverhouding vereisen.
• Verlenging: 10·15%
• Elasticiteitsmodule: ~ 110 GPa (16 miljoen psi)

3. Corrosiebestendigheid

• Goede corrosiebestendigheid tegen een breed scala aan omgevingen, waaronder zeewater, chloriden, zwavelzuur en zuren.
• Vergelijkbaar met graad 2 wat betreft de corrosiebestendigheid in de meeste omgevingen, maar enigszins minder bestand in sommige agressieve omgevingen,chloriderijke omgevingen als gevolg van de aanwezigheid van legeringselementen zoals aluminium en vanadium.

4. Lasbaarheid

• Goede lasbaarheid, maar vereist meer zorg in vergelijking met graad 2 vanwege de hogere sterkte en het legeringsgehalte.
• Veel voorkomende lasprocessen zijn TIG, MIG en EB (elektronenstraal) las.
• Een goede warmtebehandeling en lasprocedures zijn van cruciaal belang om de sterkte en mechanische eigenschappen te behouden.

5Warmteweerstand

• Kan presteren bij hogere temperaturen dan graad 2, met een maximale continue werktemperatuur van ongeveer 400~600°C (752~1112°F).
• Toont een goede thermische stabiliteit en kan een matige thermische cyclus weerstaan.

6. Dichtheid

• Dichtheid: ~ 4,43 g/cm3 (4430 kg/m3)
  • Het is lichter dan de meeste staallegeringen, wat bijdraagt aan het wijdverspreide gebruik ervan in de lucht- en ruimtevaart en de automobielindustrie, waar gewichtsreductie belangrijk is.

Productieprocessen van spiraalbuizen met titaniumverwarmingsspiraal

De productie van titaniumverwarmingsspiraalbuizen omvat een reeks geavanceerde processen die ervoor zorgen dat het eindproduct voldoet aan hoge prestatienormen.Dit is een overzicht van de belangrijkste stappen:

1. Voorbereiding van het materiaal:

   • Het proces begint met titaniumblokken van hoge zuiverheid, die worden gesmolten en geraffineerd om onzuiverheden te verwijderen.Technieken zoals vacuümboog hersmelting (VAR) worden vaak gebruikt om de gewenste materiaalkwaliteit te bereiken, zodat het titanium aan de strenge normen van de industrie voldoet.

2. Het vormen van de buizen:

   • Zodra het titanium is bereid, ondergaat het vormgevende processen zoals extrusie of rollen om de oorspronkelijke buisvormige structuur te vormen.Deze fase is van cruciaal belang voor het bereiken van de gewenste diameter en wanddikte.

3. Het maken van de spiraalconfiguratie:

   • Het spiraalontwerp wordt bereikt door middel van gespecialiseerde bewerkingstechnieken.Deze methoden zorgen ervoor dat de structurele integriteit van de buis wordt gehandhaafd terwijl de geometrie wordt geoptimaliseerd voor een effectieve warmte-stroomPrecision in deze stap is van vitaal belang om een verbeterde thermische prestaties te garanderen.

4. Warmtebehandeling:

   • Nadat de buizen zijn gevormd, kunnen ze een warmtebehandeling ondergaan om de mechanische eigenschappen te verbeteren en interne spanningen te verminderen.Deze stap draagt bij aan de duurzaamheid en prestaties van het eindproduct, met name bij hoge temperatuurtoepassingen.

5. Lassen en samenvoegen:

   • Het laswerk is essentieel voor de montage van spiraalbuizen met titaniumverwarmingsspiraal.met een gewicht van niet meer dan 10 kgEr zijn vakbekwame technici die ervoor zorgen dat de lassen voldoen aan de kwaliteitsnormen.

6. Kwaliteitscontrole:

   • Gedurende het gehele productieproces worden strenge kwaliteitscontrolemaatregelen genomen.Niet-destructieve tests (NDT) en afmetingscontroles worden uitgevoerd om na te gaan of het eindproduct aan alle specificaties voldoetDit zorgt voor betrouwbaarheid en prestaties onder bedrijfsomstandigheden.

ASTM B338 is een standaardspecificatie die naadloze en gelaste titaniumbuizen en -pijpen voor verschillende toepassingen omvat, met name in de lucht- en ruimtevaart, chemische verwerking en maritieme industrie.Dit is een beknopte inleiding tot ASTM B338 titaniumbuizen:

Overzicht van ASTM B338

1. Toepassingsgebied:

   • ASTM B338 specificeert de eisen voor titaniumbuizen van verschillende kwaliteiten, met inbegrip van commercieel zuiver titanium en titaniumlegeringen.en ze zijn ontworpen voor gebruik in hoogwaardige omgevingen.

2. Materialenklasse:

   • Gewone kwaliteiten zijn onder meer CP (Commercially Pure) titanium (klasse 1 tot en met 4) en legerde titanium (bijvoorbeeld klasse 5, Ti-6Al-4V).en corrosiebestendigheid.

3. Toepassingen:

   • De specificatie wordt voornamelijk gebruikt in industrieën die een hoge sterkte-gewichtsverhouding en uitstekende corrosiebestendigheid vereisen, zoals luchtvaart, chemische verwerking, scheepsbouwkunde,en medische toepassingen.

4. Productieprocessen:

   • De buizen worden geproduceerd door middel van processen zoals warmbewerking, koudbewerking en warmtebehandeling om aan specifieke mechanische eigenschappen en afmetingen te voldoen.Zij kunnen ook inspecties ondergaan voor kwaliteitsborging.

5. Normen en testen:

   • ASTM B338 schetst eisen voor het testen van mechanische eigenschappen, corrosiebestendigheid en afmetingen, zodat de buizen voldoen aan de industriestandaarden voor prestaties en veiligheid.

6. Specificaties:

   • De norm bevat gedetailleerde vereisten voor buisdimensies, wanddiktes, toleranties en oppervlakteafwerking, zodat ze voldoen aan de strenge eisen van hun beoogde toepassingen.

Voordelen van ASTM B338 titaniumbuizen

• Corrosiebestendigheid: Uitstekende weerstand tegen een breed scala aan corrosieve omgevingen, waaronder zeewater en zure omstandigheden.
• Lichtgewicht: lagere dichtheid in vergelijking met staal, waardoor ze geschikt zijn voor toepassingen waarbij gewichtsbesparing van cruciaal belang is.
• Sterkte: hoge treksterkte en vermoeidheid, ideaal voor veeleisende toepassingen.
• Biocompatibiliteit: geschikt voor medische toepassingen, omdat ze niet negatief reageren op lichaamsweefsels.

Belangrijkste eigenschappen van ASTM B338 titaniumbuizen:

De ASTM B338-specificatie benadrukt verschillende kritieke eigenschappen van titaniumbuizen, die bijdragen aan hun prestaties in verschillende toepassingen.

1. Mechanische eigenschappen

• Treksterkte: ASTM B338 titaniumbuizen vertonen een hoge treksterkte, waardoor ze aanzienlijke spanningen kunnen weerstaan zonder te vervormen.commercieel zuiver titanium (klassen 1 en 2) heeft typisch een treksterkte van 240 tot 450 MPa, terwijl titaniumlegeringen zoals Ti-6Al-4V 900 MPa kunnen overschrijden.
• Uitvoersterkte: Uitvoersterkte geeft de maximale spanning aan die kan worden aangebracht voordat permanente vervorming optreedt.Terwijl titaniumlegeringen zoals Ti-6Al-4V een veel hogere sterkte hebben, waardoor zij beter geschikt zijn voor dragende toepassingen.
• Verlenging: deze eigenschap weerspiegelt de ductiliteit van het materiaal en geeft aan hoeveel het zich kan rekken voordat het breekt.die van cruciaal belang is voor toepassingen die vormgeven en vormgeven vereisen.

2. Corrosiebestendigheid

• Uitzonderlijke weerstand: commercieel zuiver titanium is zeer bestand tegen corrosie, met name in agressieve omgevingen zoals zeewater, zure omstandigheden en oxiderende media.Dit maakt het ideaal voor maritieme en chemische verwerking toepassingen.

3Lichte natuur

• Dichtheid: Titanium is ongeveer 45% lichter dan staal, wat aanzienlijke voordelen heeft voor toepassingen waarbij gewichtsreductie essentieel is.Dit lichtgewicht maakt het mogelijk efficiëntere structuren te ontwerpen zonder de sterkte op te offeren, met name in de lucht- en ruimtevaart en in de hoogwaardige automobielindustrie.

4Vermoeidheidsbestand

• Duurzaamheid in de tijd: titaniumlegeringen vertonen een uitstekende vermoeidheidsbestandheid, waardoor ze geschikt zijn voor cyclische belastingtoepassingen,zoals in lucht- en ruimtevaartcomponenten waar in de loop van de tijd herhaalde spanningen optreden.

5. Thermische eigenschappen

• Hoogtemperatuurprestaties: Titanium kan zijn sterkte en integriteit behouden bij hoge temperaturen, waardoor het geschikt is voor toepassingen zoals uitlaatsystemen in de automobiel- en ruimtevaartsector.

6Biocompatibiliteit

• Medische toepassingen: Het biocompatibele karakter van commercieel zuiver titanium maakt het een uitstekende keuze voor medische implantaten en apparaten, waardoor het risico op bijwerkingen in het menselijk lichaam tot een minimum wordt beperkt.

Samenvatting

De combinatie van hoge treksterkte, uitstekende corrosiebestendigheid, lichtgewicht,en duurzaamheid maakt ASTM B338 titanium buizen zeer veelzijdig en geschikt voor een breed scala aan veeleisende toepassingenDeze eigenschappen zorgen voor efficiënt ontwerp en prestaties, vooral in omgevingen waar traditionele materialen kunnen falen.

Toepassingen van spiraalbuizen met titaniumverwarmingsspiraal:

Titaniumverwarmingsspiraalbuizen vinden toepassingen in verschillende industrieën vanwege hun unieke eigenschappen en prestatievermogen.Deze leidingen worden gebruikt in warmtewisselaarsystemen waar corrosieve stoffen aanwezig zijn.Hun weerstand tegen korrosie door putten en spleten zorgt voor een betrouwbare werking, waardoor het risico op storingen van de apparatuur en de bijbehorende stilstand aanzienlijk wordt verminderd.

In de voedingsmiddelen- en drankenindustrie, waar hygiëne en materiaalveiligheid van het allergrootste belang zijn, dienen titaniumverwarmingsspiraalbuizen als ideale onderdelen in pasteurisatie- en sterilisatieprocessen.Het niet-reactieve karakter van titanium betekent dat het geen schadelijke stoffen in producten uitlekt.Deze eigenschap is steeds belangrijker naarmate de consumenten transparantie en veiligheid in de voedselproductie eisen.

De farmaceutische industrie profiteert eveneens van het gebruik van titaniumverwarmingsspiraalbuizen.zoals bij de productie van vaccins of andere gevoelige stoffenDeze leidingen bieden een consistente en betrouwbare prestaties.

Toekomstige trends in de technologie voor naadloze buis van titanium:

Naarmate de industrie zich verder ontwikkelt, zal de vraag naar naadloze titaniumbuizen in warmtewisselaars naar verwachting toenemen.De lopende onderzoeks- en ontwikkelingsinspanningen zijn gericht op het verbeteren van de eigenschappen van titaniumlegeringen, waardoor ze nog beter kunnen presteren onder extreme omstandigheden.Het is ook mogelijk om complexe geometrieën en op maat gemaakte ontwerpen te produceren die voldoen aan specifieke toepassingsvereisten.Deze vooruitgang zal waarschijnlijk leiden tot een grotere toepassing van naadloze titaniumpijpen in verschillende industrieën.

Duurzaamheid wordt een belangrijke factor bij de materiaalkeuze en de recycleerbaarheid van titanium draagt bij aan de aantrekkingskracht ervan in moderne toepassingen.Als de industrie zich inzet om haar ecologische voetafdruk te verminderenIn de toekomst zal het gebruik van duurzame en recyclebare materialen zoals titanium steeds belangrijker worden.ervoor zorgen dat het een duurzame optie blijft voor warmtewisselaars en andere kritieke toepassingen.

Digitalisering en slimme technologieën zullen ook een revolutie teweegbrengen in de manier waarop warmtewisselaars worden ontworpen en gecontroleerd.Het integreren van sensoren en realtime-bewakingssystemen in naadloze buisontwerpen van titanium kan waardevolle inzichten verschaffen in prestaties en conditie in de loop van de tijdDergelijke vooruitgang zou niet alleen de operationele efficiëntie verhogen, maar ook voorspellende onderhoudsstrategieën mogelijk maken, wat uiteindelijk zal leiden tot lagere operationele kosten en betere betrouwbaarheid.
