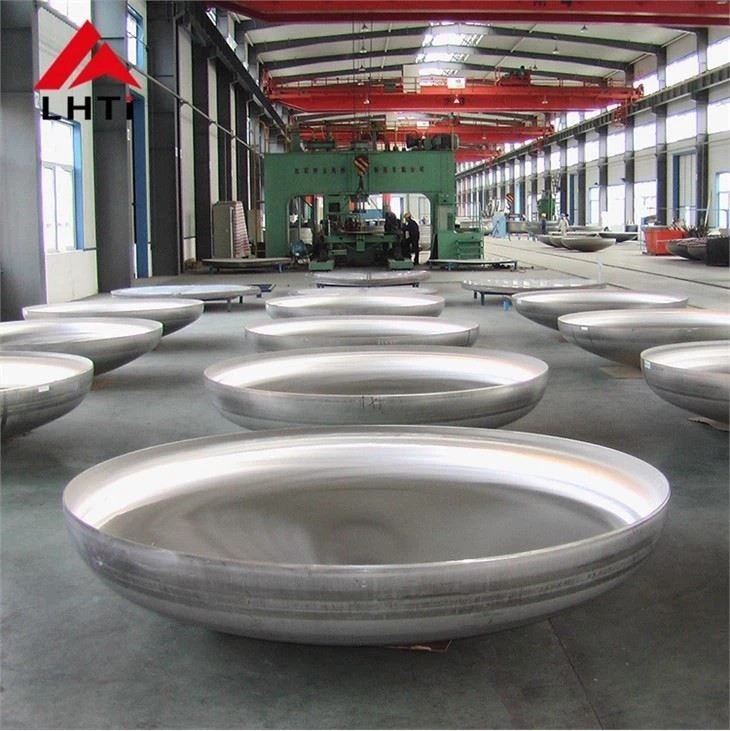

Titanium uitrusting Gr1 Gr2 Titanium halfrondkop schotelvormig Titanium hoofd uitrusting

Titanium uitrusting Gr1 Gr2 Titanium halfrondkop schotelvormig Titanium hoofd uitrusting

De schotelkop (of eindkap) is een belangrijk onderdeel dat wordt gebruikt in drukvaten, reactoren, ketels, opslagtanks en soortgelijke apparatuur.het isoleren van de interne media van de externe omgevingDe schotelkoppen zijn van cruciaal belang voor het behoud van de structurele integriteit en veiligheid van deze schepen door de interne druk en externe krachten te weerstaan.

Soorten schotelkoppen

Er zijn verschillende vormen van schotelkoppen, elk gekozen op basis van specifieke toepassingsvereisten.

1. Hemisferische koppen:

   • Vorm: een perfecte halve bol, de halve bolkop zorgt voor een optimale spanningsverdeling en wordt beschouwd als de meest efficiënte kopvorm in termen van materiaalgebruik onder interne druk.
   • Gebruik: gebruikelijk in hogedruktoepassingen zoals reactoren, drukvaten en ketels.

2. met een vermogen van niet meer dan 50 W

   • Vorm: een kop met een elliptische kromming die een evenwicht biedt tussen sterkte en materiaalverbruik en vaak wordt gebruikt in toepassingen die matige drukweerstand vereisen.
   • Gebruik: Geschikt voor mediumdrukopslagtanks, warmtewisselaars en reactoren.

3. Convexe koppen:

   • Vorm: Convexe hoofden hebben een afgeronde, naar buiten gericht kromming.
   • Gebruik: Deze koppen worden vaak gebruikt in gasflessen, ketels, chemische reactoren en vergelijkbare drukvaten, waar het convexe ontwerp kan helpen om de interne druk efficiënt te verdelen.

4. met een vermogen van meer dan 50 W

   • Vorm: De bolvormige kroon maakt deel uit van een bol en wordt meestal gebruikt om het materiaalverbruik te minimaliseren en tegelijkertijd een optimale sterkte te bieden.
   • Gebruik: Dit type is de voorkeur voor hogedruksystemen waarbij minimale dikte en efficiënte spanningsverdeling essentieel zijn.

5. Conische koppen:

   • Vorm: Een kegelvormige kop heeft een kegelvormige vorm die meestal wordt gebruikt bij toepassingen waarbij een geleidelijke overgang tussen het cilindrische deel van het vat en de koepel van de container vereist is.
   • Gebruik: gebruikelijk in scheidingstoestellen, warmtewisselaars en ketels.

6. Vlakke koppen:

   • Vorm: Deze koppen hebben een vlakke vorm en worden over het algemeen gebruikt bij lage druktoepassingen waarbij het vat geen aanzienlijke interne druk hoeft te weerstaan.
   • Gebruik: gebruikt in opslagtanks, leidingsystemen en bepaalde warmtewisselaars.

Soorten lassen voor schotelkoppen

De schotelkoppen worden doorgaans gelast op het cilindrische lichaam van een drukvat, en afhankelijk van het ontwerp zijn er twee algemene soorten lasmethoden:

1. Buttwelding:

   • Dit is waar de randen van de schotelkop en het cilindrische lichaam zijn uitgelijnd en gelast langs hun omtrek.

2. Verwarming van stopcontacten:

   • In dit type wordt het hoofd in een stopcontact aan het einde van de cilinder geplaatst en wordt de verbinding gemaakt door de buitenste omtrek van de stopcontact te lassen.Deze methode wordt vaker gebruikt voor vatten met een kleinere diameter of systemen met lage druk.

Toepassingen van schotelkoppen

De koppen worden gebruikt in verschillende industrieën en toepassingen die drukbeheersing of scheiding van interne en externe media vereisen:

• Opbergtanks:
  Gebruikt voor het afdichten van de uiteinden van tanks die vloeistoffen, gassen of chemicaliën onder druk opslaan.

• Warmtewisselaars:
  In systemen die warmte tussen vloeistoffen overbrengen, helpen de koppen om de uiteinden van de warmtewisselaars af te sluiten terwijl de druk gelijk blijft.

• Koelers:
  In stoomketels zorgen schotelkoppen ervoor dat de druk en de warmte binnen het systeem worden vastgehouden.

• Reactoren:
  Gebruikt in chemische reactoren, kernreactoren en andere reactievaten, waar druk en veiligheid van cruciaal belang zijn.

• Afscheidingsapparatuur:
  In filter- en scheidingssystemen waar het onder druk bevatten van vloeistoffen en gassen noodzakelijk is.

• Gasflessen:
  Convexe koppen worden vaak gebruikt bij de vervaardiging van gasflessen, die gassen onder druk opslaan.

De voordelen van schotelkoppen

• Sterkte en efficiëntie:
  Convexe koppen (vooral halfrondkoppen) zijn zeer efficiënt in termen van sterkte-gewichtsverhouding.vermindering van de kans op storing en gebruik van dunnere materialen, waardoor de kosten kunnen worden verlaagd.

• Veiligheid:
  Het ontwerp van schotelkoppen is van cruciaal belang om ervoor te zorgen dat de interne druk van een vat veilig wordt beheerd, waardoor gevaarlijke lekken of scheuren worden voorkomen.

• Verscheidenheid:
  De schotelkoppen zijn er in verschillende vormen en maten om aan de behoeften van verschillende industrieën en toepassingen te voldoen, waardoor ze veelzijdige componenten zijn in het ontwerp van drukvaten.

• Aanpassing:
  De schotelkoppen kunnen op maat worden ontworpen om aan specifieke bedrijfsomstandigheden te voldoen, zoals temperatuur, druk en het type medium in de container.Dit maakt ze aanpasbaar voor zeer gespecialiseerde toepassingen.
